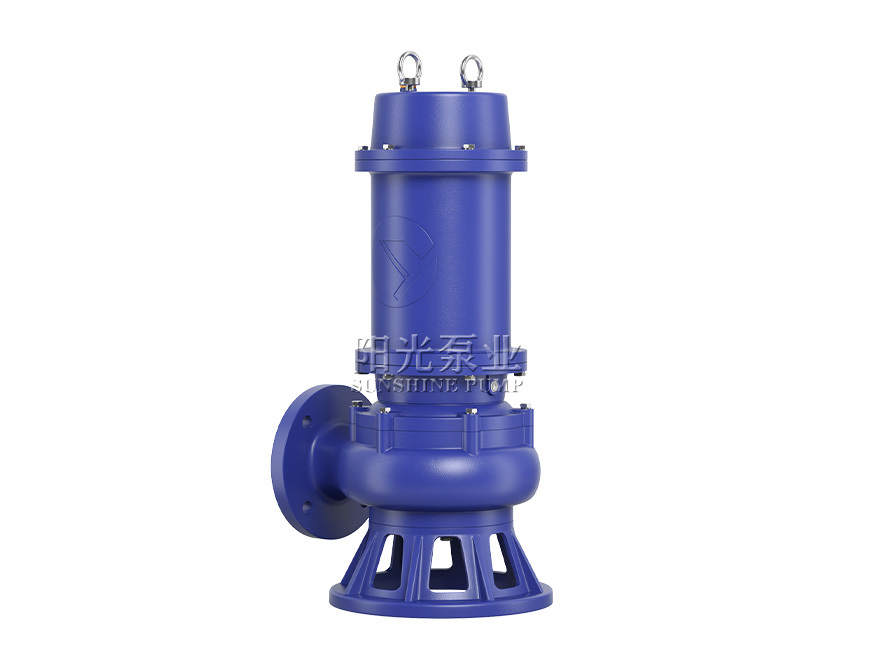

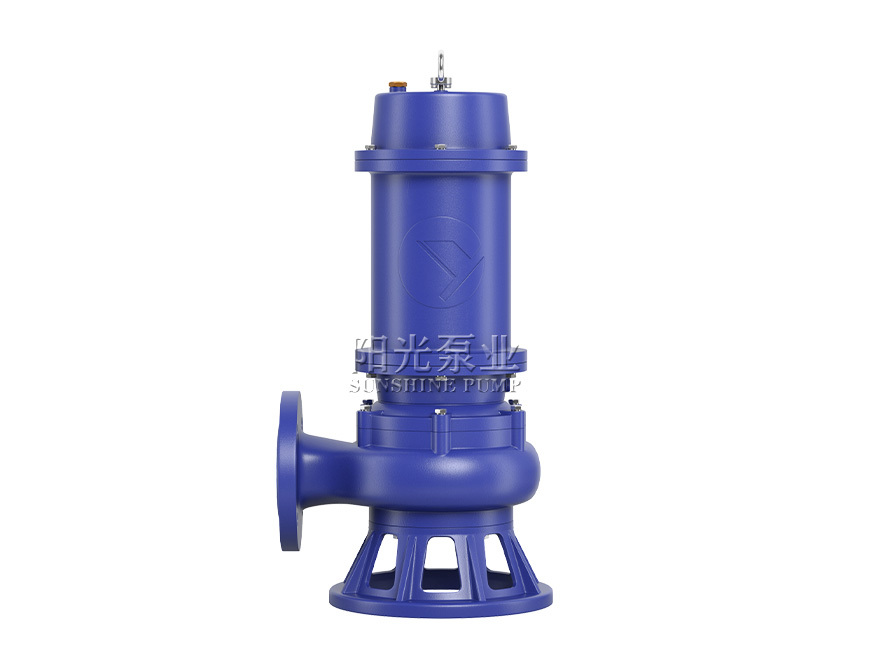

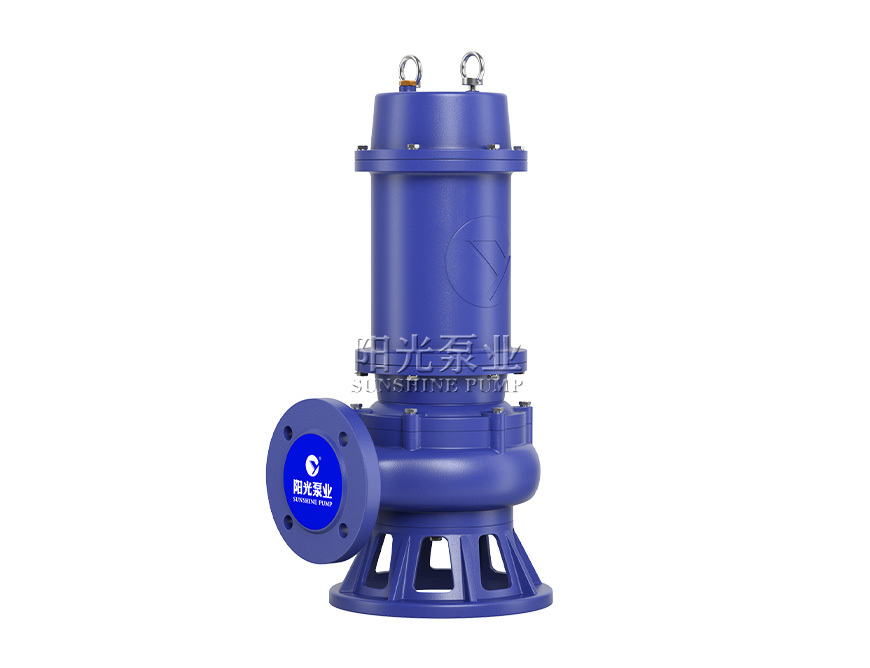

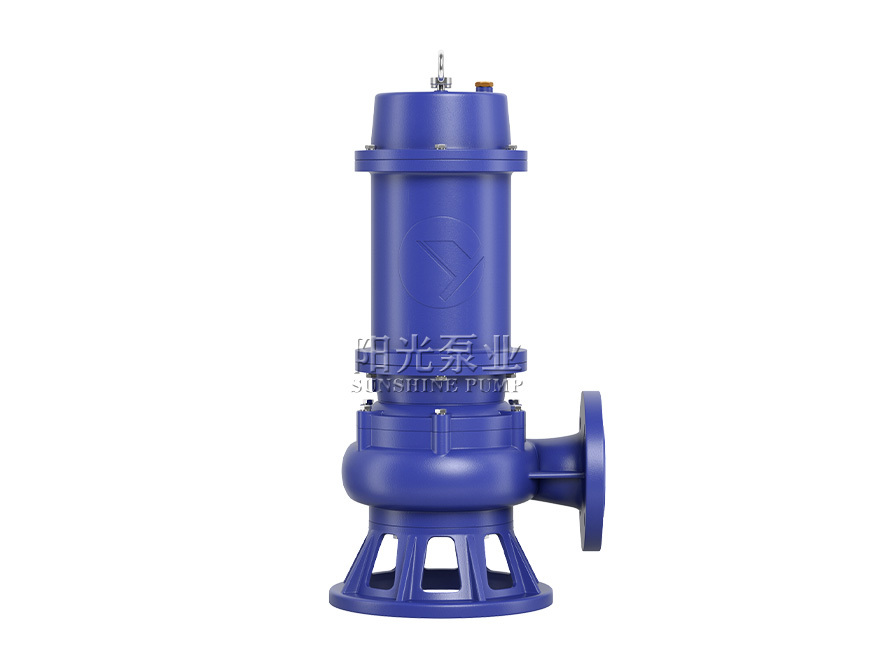

QW型无堵塞潜水排污泵

无堵塞、防缠绕,能有效地输送含有固体物和长纤维

QW型无堵塞潜水排污泵 三维视频
点击播放
产品简介

上海阳光泵业QW(WQ)型无堵塞潜水排污泵具有节能效果优良、防缠绕、无堵塞、自动安装和自动控制等特点。叶轮与传统叶轮相比,该泵叶轮采用单流道或双流道形式,它类似于一截面大小相同的弯管,具有非常好的过流性,配以合理的蜗室,使得该泵具有效率高、叶轮经动静平衡试验,使泵在运行中无振动。

产品特点

·采用独特的单片或双叶片叶轮结构,大大提高了污物通过能力,能有效的通过泵口径的5倍纤维物质与直径为泵口径约50%的固体颗粒。

·机械密封采用新型硬质耐腐的钛化钨材料,可使泵安全连续运行8000小时以上。

·整体结构紧凑、体积小、噪声小、节能效果显著,检修方便,无需建泵房,潜入水中即可工作,大大减少工程造价。

·上海阳光QW排污泵密封油室内设置有高精度抗干扰漏水检测传感器,定子绕组内预埋了热敏元件,对水泵电机自动保护。

·可根据用户需要配备全自动控制柜,对泵的漏水、漏电过载及超温等进行自动保护,提高了产品的安全性与可靠性。

·浮球开关可以根据所需液位变化,自动控制泵的起动与停止,不需专人看管,使用方便。

·QW潜污泵可根据用户需要配备双导轨自动耦合安装系统,安装维修方便简洁。

·有两种不同的安装方式,固定式自动耦合安装系统、移动式自由安装系统。

适用范围

·可抽送清水、带颗粒污水污物及带腐蚀性介质。

·适用于城市污水处理厂排水系统、市政工程、建筑工地等。

·适用于化工、石油、制药、造纸工业等。

·适用于水泥厂、炼钢厂、煤加工工业等。

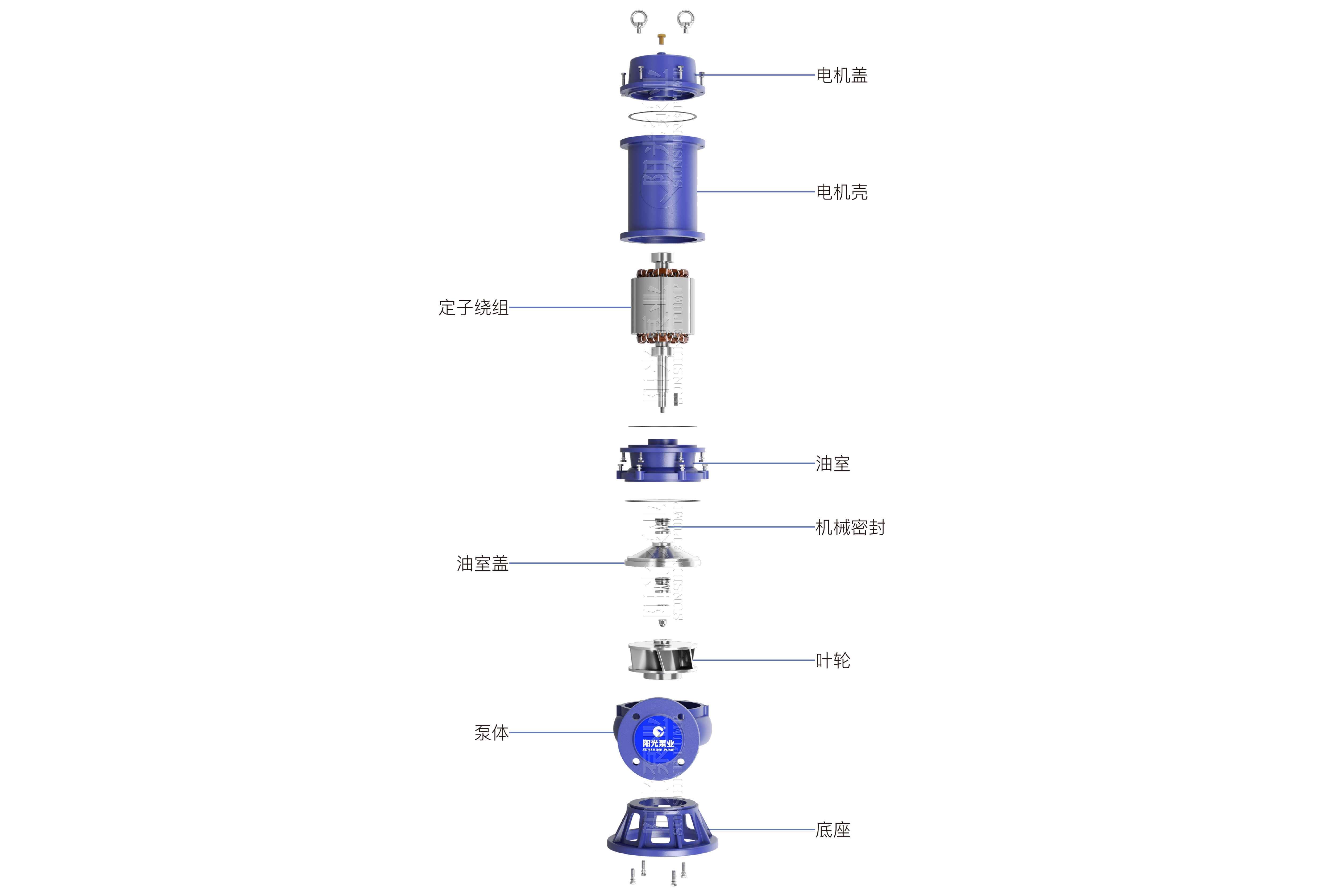

结构图纸

QW

性能参数
   序号
型号

 口径

 (mm)

 流量

 (m³/h)

   扬程

   (m)

   功率

   (kW)

转速

(r/min)

1QW25-8-22-1.1258221.12900
2QW32-12-15-1.13212151.12900
3QW40-15-15-1.54015151.52900
4QW40-15-20-2.24015202.22900
5QW50-10-10-0.755010100.752900
6QW50-20-7-0.75502070.752900
7QW50-20-15-1.55020151.52900
8QW50-15-25-2.25015252.22900
9QW50-18-30-3.050183032900
10QW50-20-40-7.55020407.52900
11QW50-24-20-450242042900
12QW50-25-32-5.55025325.52900
13QW50-20-55-11502055112900
14QW50-20-70-15502070152900
15QW50-20-80-18.550208018.52900
16QW50-20-90-22502090222900
17QW65-25-15-2.26525152.22900
18QW65-37-13-365371332900
19QW65-25-30-4.065253042900
20QW65-30-40-7.56530407.52900
22QW65-35-50-11653550112900
23QW65-30-60-15653060152900
24QW65-30-68-18.565306818.52900
25QW65-30-75-22653075222900
26QW80-40-7-2.2804072.22900
27QW80-43-13-380431332900
28QW80-40-15-480401542900
29QW80-50-20-5.58050205.52900
30QW80-65-25-7.58065257.52900
31QW80-60-30-11806030112900
32QW80-60-40-15806040152900
33QW80-60-45-18.580604518.52900
34QW80-60-50-22806050222900
35QW100-80-10-4.0100801042900
36QW100-110-10-5.5100110105.52900
37QW100-80-20-7.510080207.52900
38QW100-80-25-111008025112900
39QW100-80-35-151008035152900
40QW100-80-40-18.5100804018.52900
41QW100-80-45-221008045222900
42QW150-100-20-11 1501002011 2900
43QW 150-120-15-11 15012015112900
44QW150-100-30-15  1501003015  2900
45QW150-120-25-1515012025152900
46QW150-100-36-18.51501003618.52900
47QW150-100-40-2215010040222900
48QW200-180-11-1120018011112900
49QW200-180-15-1520018015152900
50QW200-180-18-18.52001801818.52900
51QW200-200-20-2220020020222900
52QW80-80-13-5.58080135.51450
53QW80-80-20-7.58080207.51450
54QW100-110-10-5.5100110105.51450
55QW100-100-15-7.5100100157.51450
56QW100-100-25-1110010025111450
57QW100-100-30-1510010030151450
58QW100-100-35-18.51001003518.51450
59QW100-100-40-2210010040221450
60QW100-100-57-4510010057451450
61QW100-100-65-5510010065551450
62QW100-100-100-1101001001001101450
63QW100-120-45-3010012045301450
64QW100-120-50-3710012050371450
65QW100-120-75-7510012075751450
66QW100-120-85-9010012085901450
67QW125-130-15-1112513015111450
68QW125-130-20-1512513020151450
69QW150-150-7-5.515015075.51450
70QW150-145-9-7.515014597.51450
71QW150-180-11-1115018011111450
72QW150-180-15-1515018015151450
73QW150-180-20-18.51501802018.51450
74QW150-200-20-2215020020221450
75QW150-240-20-3015024020301450
76QW150-150-35-3715015035371450
77QW150-180-45-4515018045451450
78QW150-200-15-1515020015151450
79QW150-180-25-2215018025221450
80QW150-200-50-5515020050551450
81QW150-200-60-7515020060751450
82QW150-200-75-9015020075901450
84QW150-130-30-2215013030221450
85QW150-180-30-3015018030301450
86QW150-180-50-5515018050551450
87QW150-180-80-110150180801101450
88QW150-200-35-3715020035371450
89QW150-200-40-4515020040451450
90QW150-200-70-9015020070901450
91QW150-200-90-132150200901321450
92QW150-200-110-1851502001101851450
93QW150-220-100-1601502201001601450
94QW200-250-6-7.520025067.51450
95QW200-300-7-112003007111450
96QW200-250-11-1520025011151450
97QW200-250-15-18.52002501518.51450
98QW200-300-16-2220030016221450
99QW200-400-10-2220040010221450
100QW200-400-13-3020040013301450
101QW200-300-15-2220030015221450
102QW200-250-22-3020025022301450
103QW200-350-25-3720035025371450
104QW200-400-25-4520040025451450
105QW200-400-30-5520040030551450
106QW200-350-40-7520035040751450
107QW200-280-50-9020028050901450
108QW200-380-28-4520038028451450
109QW200-300-28-3720030028371450
110QW200-300-32-4520030032451450
111QW200-300-40-5520030040551450
112QW200-300-60-9020030060901450
113QW200-300-65-110200300651101450
114QW200-350-10-18.52003501018.51450
115QW200-350-45-7520035045751450
116QW200-400-50-9020040050901450
117QW250-400-5-112504005111450
118QW200-400-75-132200400751321450
119QW200-400-85-160200400851601450
120QW200-400-90-185200400901851450
121QW250-500-5-152505005151450
122QW250-500-7-18.5250500718.51450
123QW250-500-9-222505009221450
124QW250-500-12-3025050012301450
125QW250-600-9-302506009301450
126QW250-600-12-3725060012371450
127QW250-600-15-4525060015451450
128QW250-600-20-5525060020551450
129QW250-600-25-7525060025751450
130QW250-600-30-9025060030901450
131QW250-600-40-110250600401101450
132QW250-600-50-132250600501321450
133QW250-600-60-160250600601601450
134QW250-600-70-185250600701851450
135QW250-750-75-200250750752001450
136QW250-520-8-22250520822980
137QW300-650-5-18.5300650518.51450
138QW300-650-7-223006507221450
139QW300-800-7-303008007301450
140QW300-800-9-373008009371450
141QW300-800-12-4530080012451450
142QW300-500-15-4530050015451450
143QW300-800-15-5530080015551450
144QW300-600-20-5530060020551450
145QW300-800-20-7530080020751450
146QW300-950-20-9030095020901450
147QW300-800-25-9030080025901450
148QW300-1000-25-1103001000251101450
149QW300-800-32-110300800321101450
150QW300-800-36-132300800361321450
151QW300-800-40-160300800401601450
152QW300-900-40-185300900401851450
153QW300-1000-45-2003001000452001450
154QW300-1000-55-3153001000553151450
155QW300-1200-45-2503001200452501450
156QW350-1000-6-3735010006371450
157QW350-1000-10-55350100010551450
158QW350-1100-6-373501100637980
159QW350-1100-10-5535011001055980
160QW350-1000-15-75350100015751450
161QW350-1000-18-90350100018901450
162QW350-1100-38-1853501100381851450
163QW350-1200-8-4535012008451450
164QW350-1200-18-9035012001890980
165QW350-1200-35-160350120035160980
166QW350-1300-8-453501300845980
167QW350-1500-12-7535015001275980
168QW350-1300-20-1103501300201101450
169QW350-1500-4-303501500430980
171QW350-1200-18-9035012001890980
172QW350-1500-20-132350150020132980
173QW350-1600-16-110350160016110980
174QW350-1100-28-1323501100281321450
175QW350-1500-20-132350150020132980
176QW350-1000-35-1603501000351601450
177QW350-1200-35-160350120035160980
178QW350-1300-35-2003501300352001450
179QW350-1500-45-3153501500453151450
180QW350-1500-36-2503501500362501450
181QW400-1300-5-374001300537980
182QW400-1300-8-5540013008551450
183QW400-1300-13-75400130013751450
184QW400-1300-16-90400130016901450
185QW400-1500-8-554001500855980
186QW400-1500-15-9040015001590980
187QW400-1500-17-1104001500171101450
188QW400-1500-30-2004001500302001450
189QW400-1600-20-1604001600201601450
190QW400-1600-22-160400160022160980
191QW400-1600-25-1854001600251851450
192QW400-1700-16-1324001700161321450
193QW400-1800-30-2504001800302501450
194QW400-2000-36-3154002000363151450
195QW400-1700-6-454001700645980
196QW400-1700-10-7540017001075980
197QW400-1500-8-554001500855980
198QW400-1700-10-7540017001075980
199QW400-1800-15-110400180015110980
200QW400-2000-15-132400200015132980
202QW400-1600-22-160400160022160980
203QW400-1500-26-160400150026160980
204QW400-2000-20-185400200020185980
207QW400-1800-15-110400180015110980
208QW400-2200-28-250400220028250980
209QW400-2300-22-200400230022200980
212QW500-2000-8-755002000875980
213QW500-2000-10-9050020001090980
214QW500-2200-5-555002200555980
215QW500-2500-8-905002500890740
216QW500-2500-10-110500250010110980
217QW500-2600-16-160500260016160980
218QW500-2700-6-755002700675740
219QW500-2800-10-132500280010132980
220QW500-3100-10-132500310010132740
223QW500-3000-14-160500300014160740
224QW500-3000-15-185500300015185980
225QW500-3000-21-250500300021250980
226QW500-3000-35-400500300035400980
227QW500-3100-10-132500310010132740
228QW500-3500-15-200500350015200980
229QW500-3500-25-315500350025315980
230QW500-4000-32-550500400032550980
231QW600-3000-6-906003000690740
232QW600-3200-7-11060032007110980
233QW600-3700-8-13260037008132980
234QW600-3800-6-11060038006110740
235QW600-4000-8-13260040008132740
236QW600-3700-10-160600370010160980
237QW600-4000-10-160600400010160740
238QW600-3700-12-185600370012185980
239QW600-4500-12-200600450012200980
240QW600-4000-18-250600400018250980
241QW600-4500-20-315600450020315980
242QW600-5000-22-400600500022400980
243QW600-5500-25-550600550025550980
