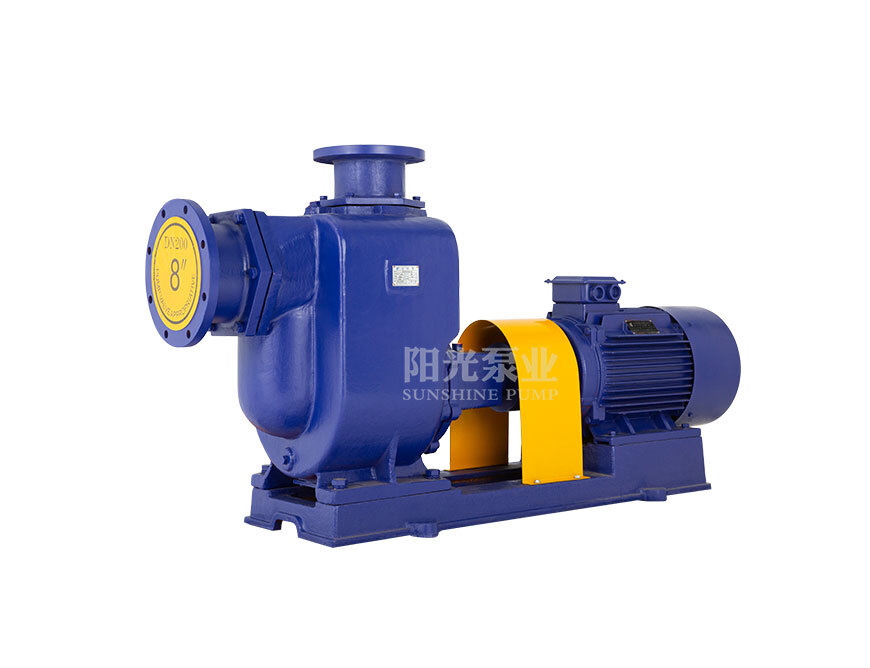

ZW-大口径
ZW直联式
ZW-2

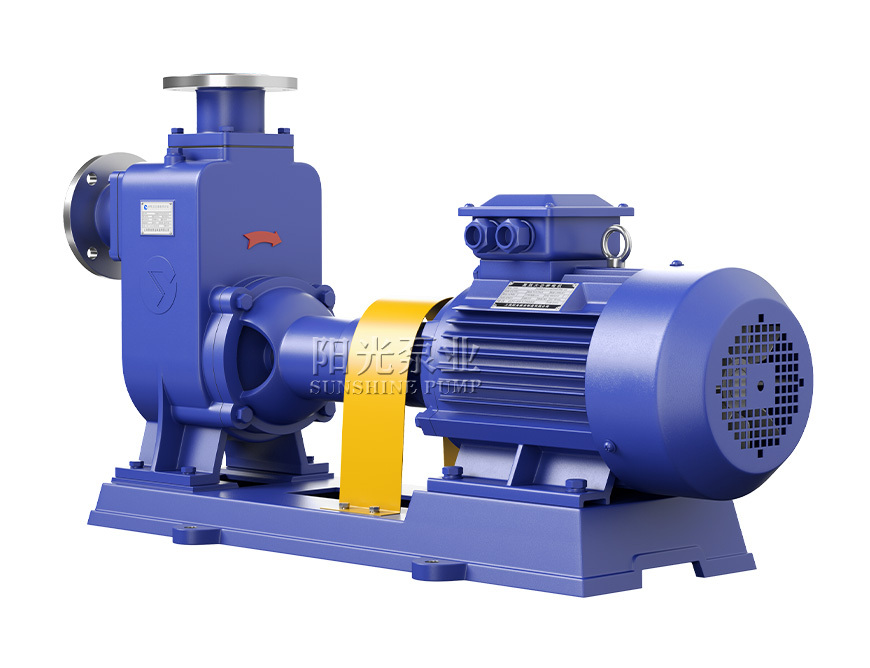

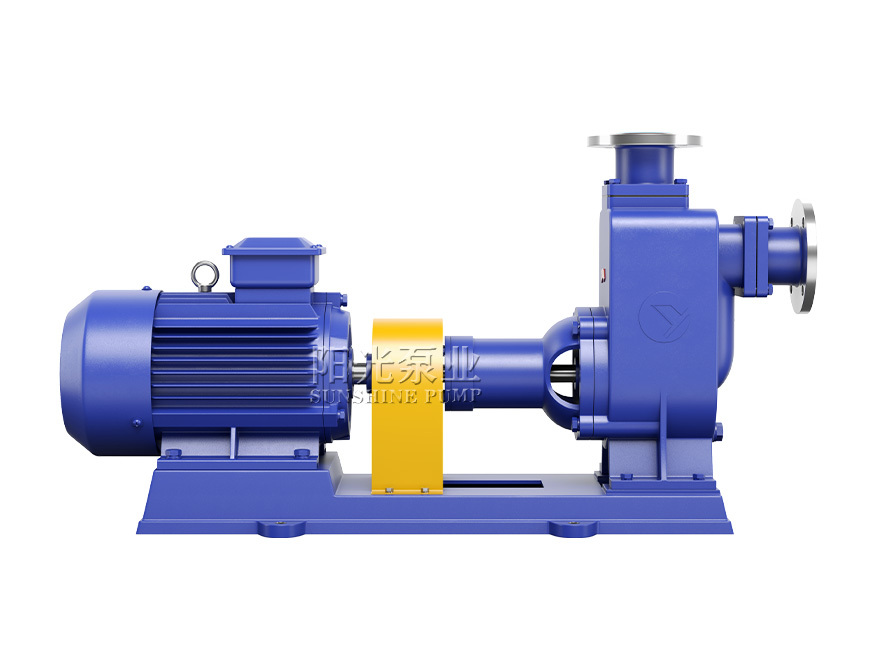

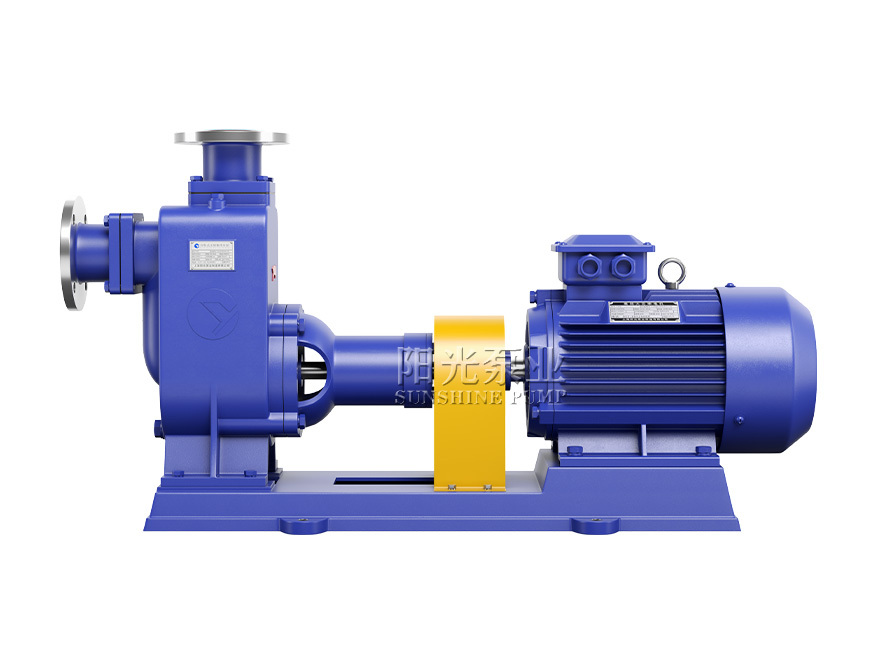

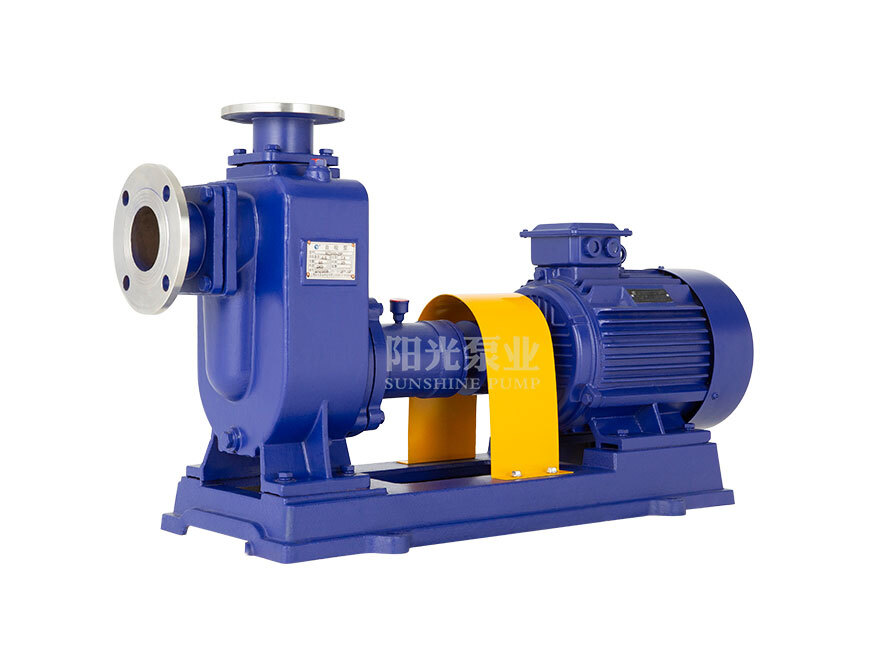

ZW型自吸式无堵塞排污泵

自吸时间短,特殊叶轮防堵设计,可抽吸含有大颗粒固体

ZW型自吸式无堵塞排污泵 三维视频
点击播放
产品简介

ZW型自吸式无堵塞排污泵是根据ZX型自吸离心泵及QW型潜水排污泵的结构及性能,借鉴国外同类产品之优点,研制而成的集自吸及排污于一身的新型泵种。既可像一般清水自吸泵那样不需安装底阀,不需灌引水,又可抽吸含有大颗粒固体直径为出口口径的60%和纤维长度为叶轮直径1.5倍的污物、沉淀物、废矿杂质、粪便处理及一切工程污水物和胶质液体,完全减轻人力的劳动强度,而且安装使用方便,极少维修。

产品优点

·排污能力强:特殊的叶轮防堵设计,确保了泵高效且无堵塞。
·高效节能:采用优秀水力模型,效率比一般自吸泵高3~5%。
·自吸性能好:自吸高度比一般自吸泵高1米,且自吸时间更短。

使用事项

·吸入管路越短越好,最长不超过10M。

·若用于抽吸较稠较粘的浆液后,需清洗泵腔,防止泵内留下沉淀物。

·自吸泵第一次使用,仍需将泵腔灌满水。

·常规运行3000小时后,需对水泵进行拆检保养,必要时更换不宜再用的易损件。

·可定做直联式,同心度高,稳定性增强,亦更为经济,不过维修稍嫌麻烦。

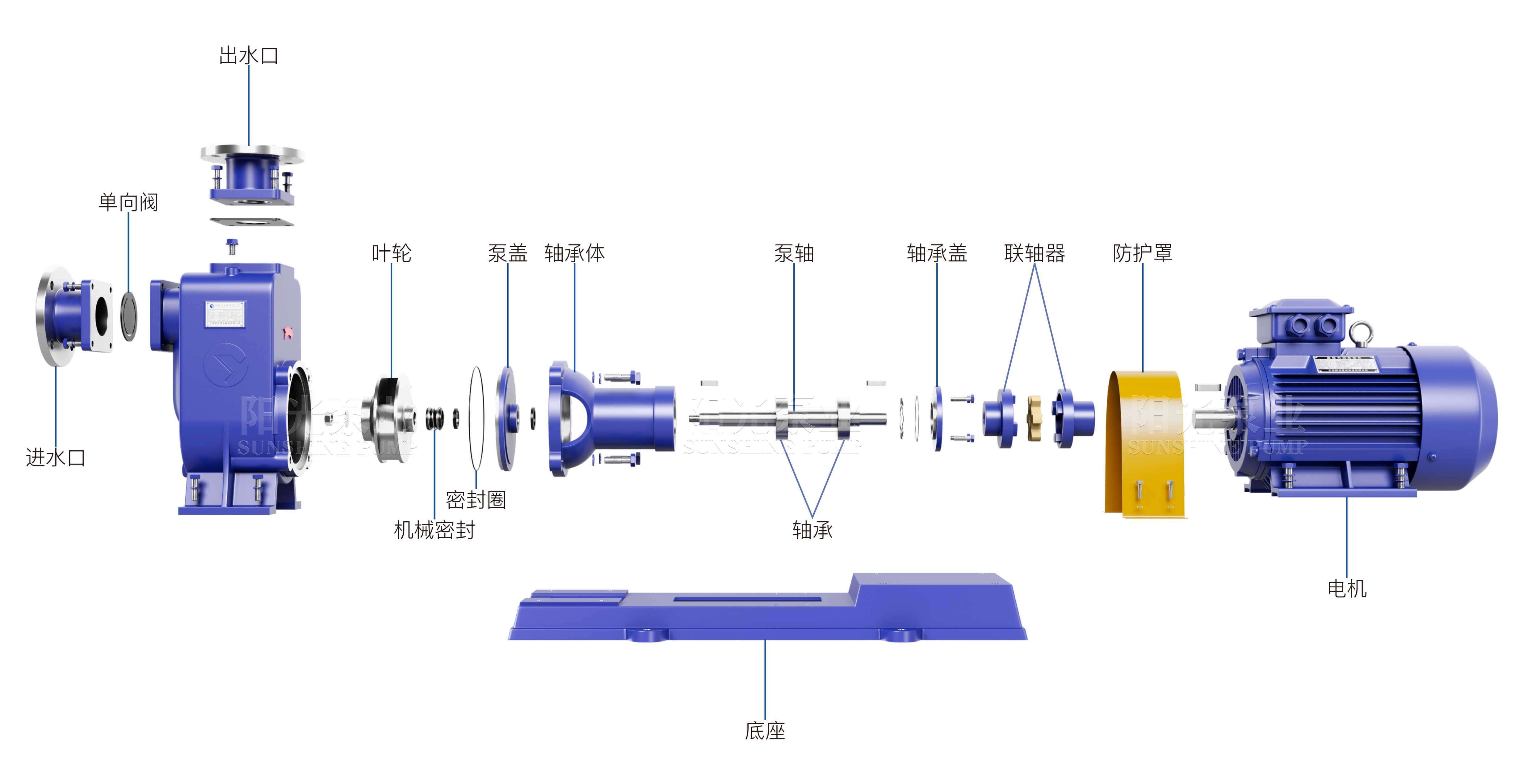

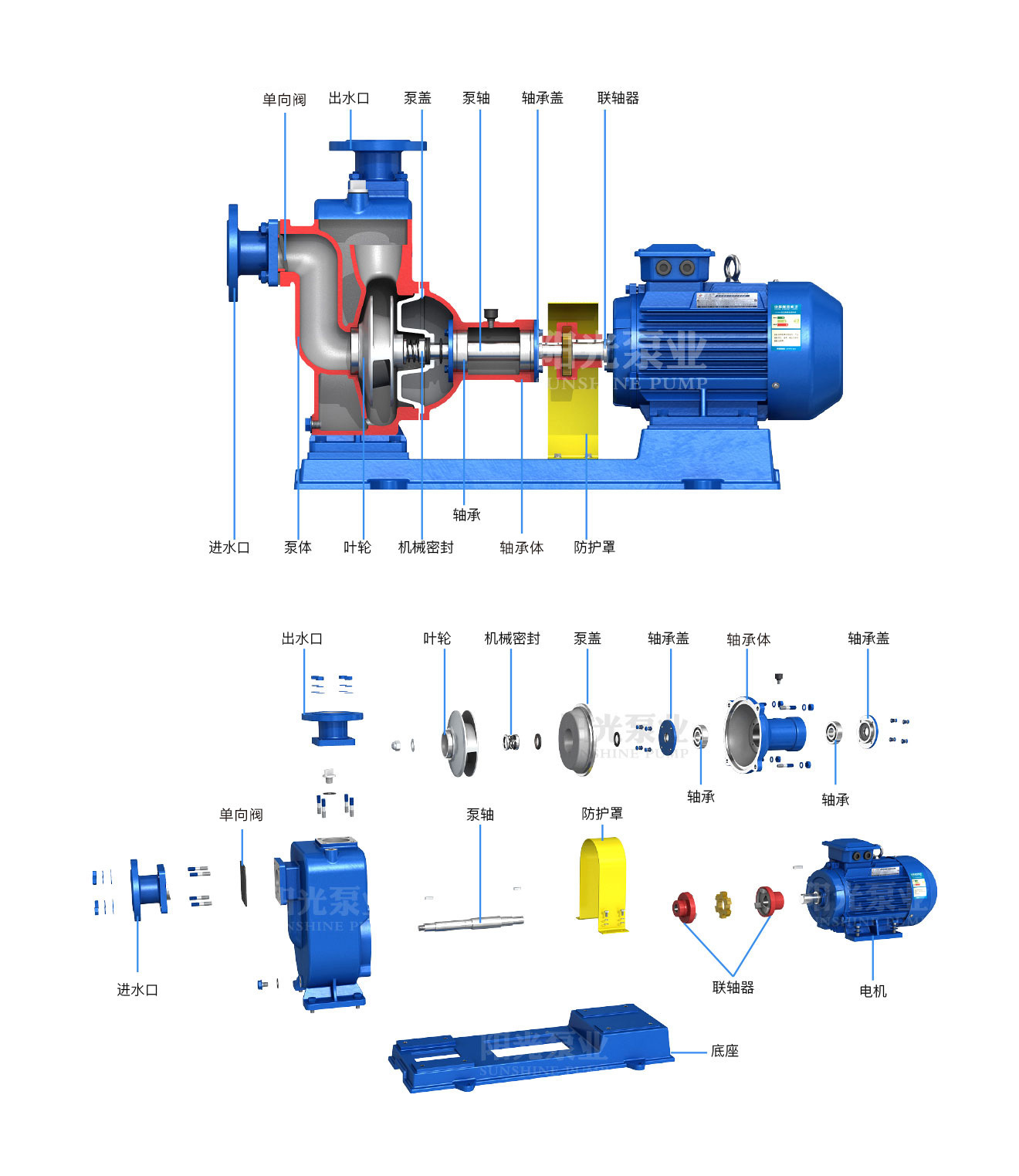

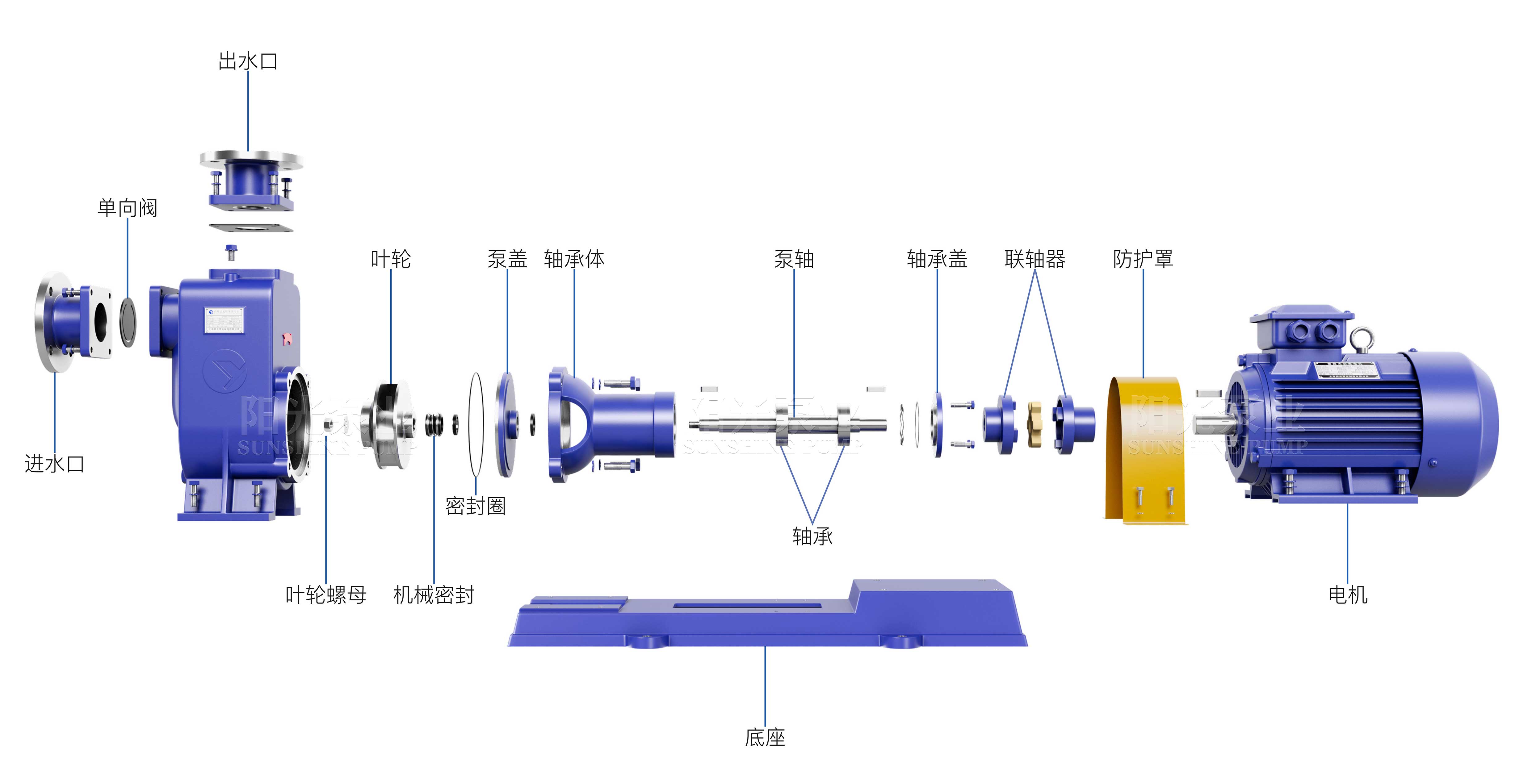

结构图纸

ZW

性能参数

序号

型号

流量

(m³/h)

扬程

(m)

电机功率

(kW)

整机重量

(kg)

转速

(r/min)

进出口径(mm)

进口

出口

125ZW8-158151.580290025 25
232ZW9-30930393290032 25
332ZW10-2010202.280290032 25
440ZW20-1520152.280290040 40
540ZW15-301530393290040 32
650ZW10-2010202.280290050 40
750ZW20-1520152.280290050 40
850ZW18-221822393290050 40
950ZW15-301530393290050 40
1050ZW20-4020407.5135290050 40
1150ZW20-50205011178290050 40
1265ZW30-1830184106290065 50
1365ZW30-1830184179145065 50
1465ZW20-3020305.5123290065 50
1565ZW25-4025407.5142290065 50
1665ZW25-50255011180290065 50
1765ZW40-2540257.5125290065 50
1880ZW40-164016495290080 65
1980ZW40-1640164170145080 65
2080ZW50-1550165.5128290080 65
2180ZW25-4025407.5145290080 65
2280ZW65-2565257.5128290080 65
2380ZW80-35803515185290080 65
2480ZW40-50405018.5260290080 65
2580ZW50-60506022270290080 65
26100ZW80-1080105.52101450100 80
27100ZW80-2080207.52461450100 80
28100ZW100-15100157.52461450100 80
29100ZW100-2010020112602900100 80
30100ZW100-2010020113301450100 80
31100ZW100-3010030223062900100 80
32100ZW80-458045304602900100 80
33100ZW80-608060374802900100 80
34100ZW80-808080454902900100 80
35125ZW120-2012020153521450125 125
36150ZW180-1420015153501450150 150
37150ZW180-201802018.53801450150 125
38150ZW180-3018030305691450150 150
39150ZW180-3518035376001450150 150
40150ZW180-3818038456401450150 150
41150ZW180-4518045557001450150 150
42200ZW280-1428014225851450200 150
43200ZW280-2028020377441450200 150
44200ZW280-2528025458301450200 150
45200ZW280-2828028558471450200 150
46250ZW420-1442014458341450250 200
47250ZW420-2042020559391450250 200
48300ZW800-14800145510501450300 250
49300ZW800-20800207512001450300250
