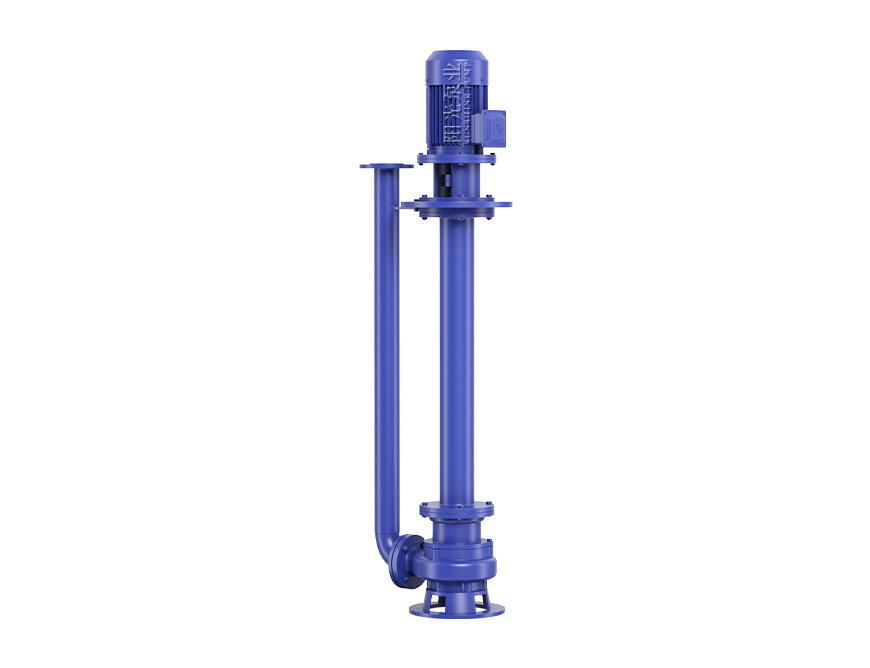

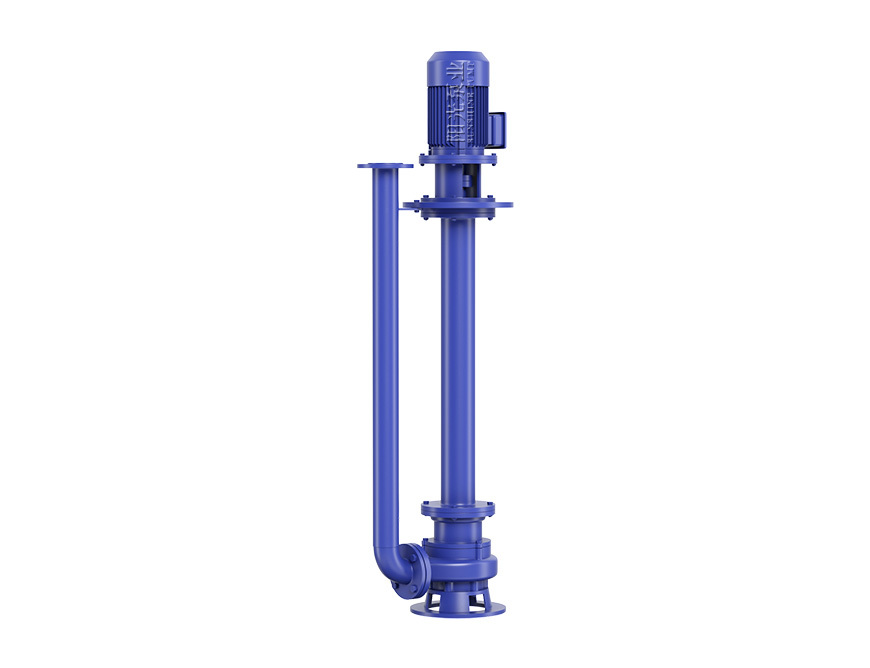

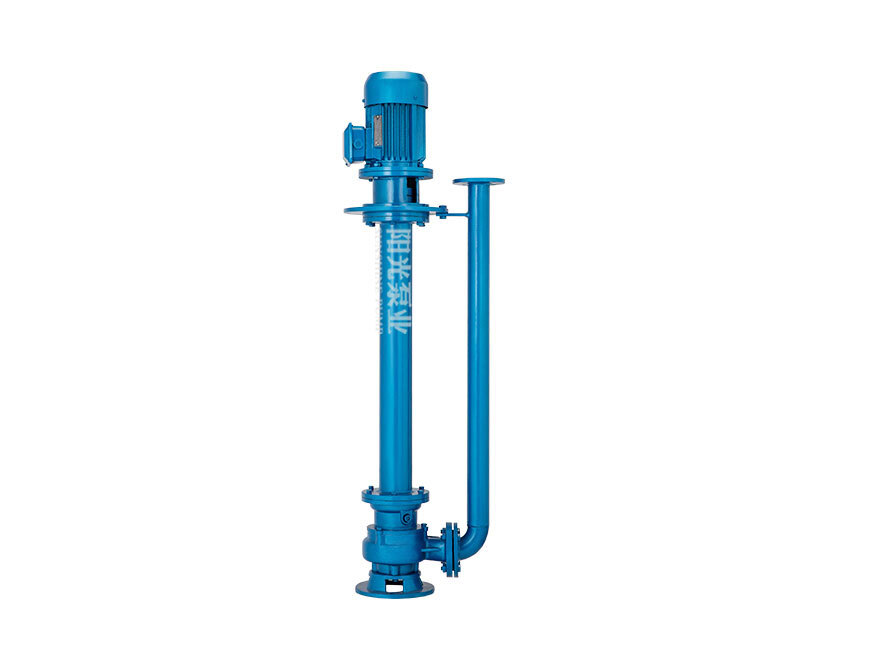

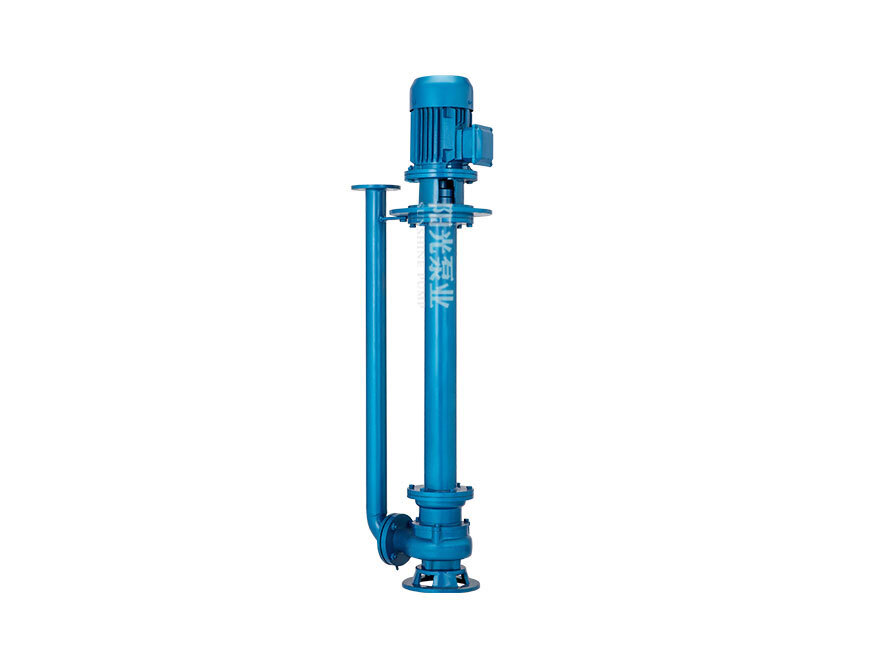

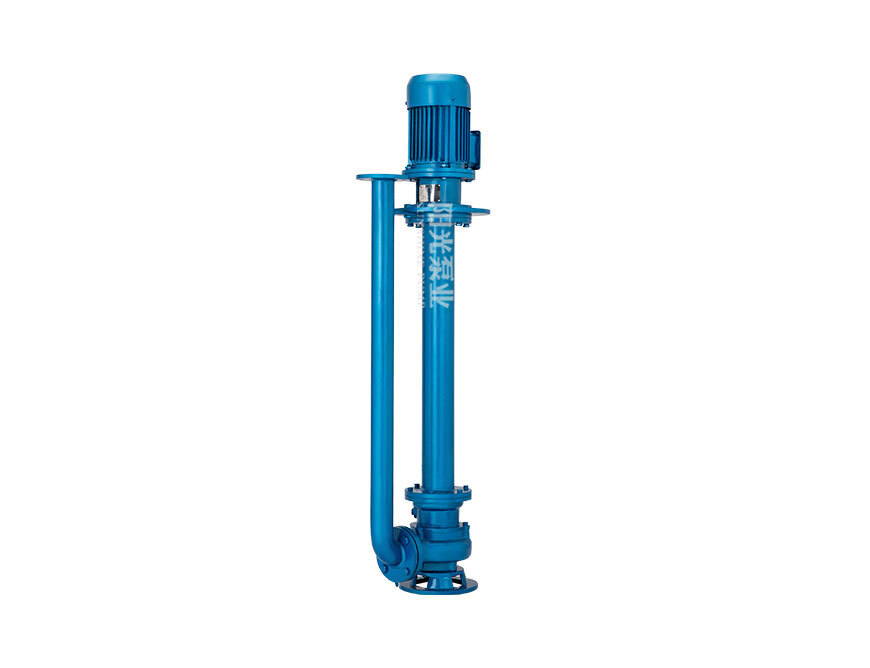

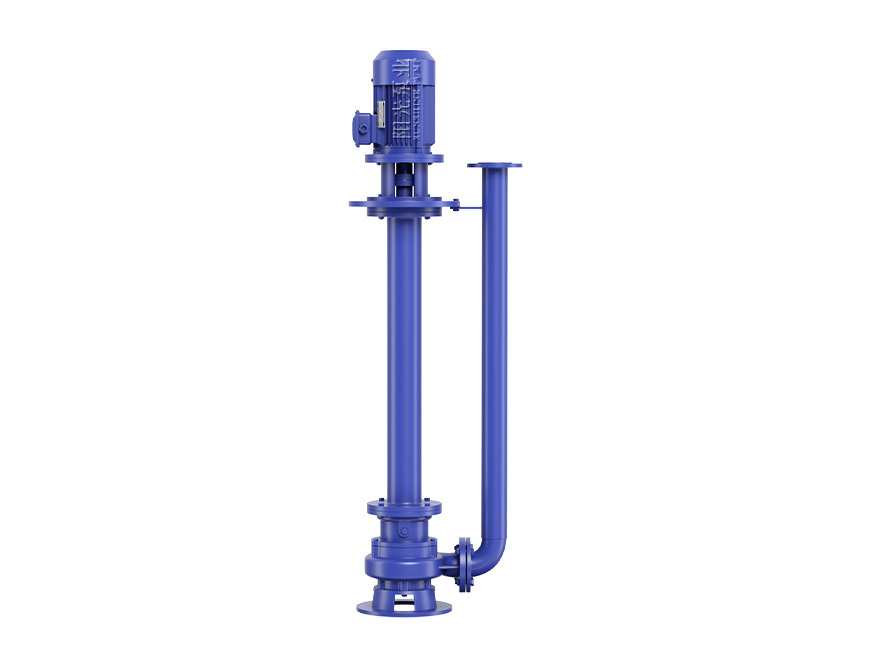

YW型液下式排污泵

可以做单管和双管,能输送含有固体物和长纤维

YW型液下式排污泵 三维视频
点击播放
产品简介

YW系列液下无堵塞排污泵是结合国内水泵的使用特点研制成功的新一代泵类产品,具有防缠绕、无堵塞、自动安装等特点。上海阳光该系列排污泵采用独特叶轮结构和新型机械密封,能有效地输送含有固体物和长纤维。叶轮与传统叶轮相比,采用单流道或双流道形式,它类似于一截面大小相同的弯管,具有非常好的过流性,配以合理的蜗室,使得YW液下排污泵具有效率高、叶轮经动静平衡试验,使泵在运行中无振动。

产品特点

·采用独特的单片或双叶片叶轮结构,大大提高了污物通过能力,能有效的通过泵口径的5倍纤维物质与直径为泵口径约50%的固体颗粒。

·整体结构紧凑、体积小、噪声小、节能效果显著,检修方便,无需建泵房,潜入水中即可工作,大大减少工程造价。

·可配备液位自动控制柜,根据所需的液位变化,自动控制泵的起停,无需专人看管,使用方便。

·泵为立式结构,工作时泵体浸在液体中因而很容易起动,不存在排气抽空问题,同时具有无泄漏等特点,液下深度可达15米。

·接轴结构先进可靠,污水泵与电机采用连轴器联结,泵轴尺寸精密,保证了泵平稳运行,留有足够的安全系数。

·泵有单管安装和双管安装两种,支承件有圆盘和方盘安装,适合不同需要。

·在使用扬程范围内保证电机运行不过载。

工作条件

·介质温度不超过60℃,重度为1~1.3kg/dm3,PH值在5~9范围内。

·一般情况下,泵必须在使用扬程范围内使用,保证电机不过载,如需在全扬程范围使用,应在订货时另行注明,以便厂家制造。

·在运行过程泵电机电流不得超过电机的额定电流。

·如有特殊的温度、介质等要求,请在订货时注明输送介质的详细情况,以便制造。

结构图纸

YW

性能参数
 序号
型号

   口径

   (mm)

流量

(m³/h)

   扬程

   (m)

   功率

   (kW)

转速

(r/min)

1YW25-8-22-1.1258221.12900
2YW32-12-15-1.13212151.12900
3YW40-15-15-1.54015151.52900
4YW40-15-30-2.24015202.22900
5YW50-10-10-0.755010100.752900
6YW50-20-7-0.75502070.752900
7YW50-20-15-1.55020151.52900
8YW50-15-25-2.25015252.22900
9YW50-18-30-3.050183032900
10YW50-40-15-450401542900
11YW50-20-40-7.55020407.52900
12YW50-25-32-5.55025325.52900
13YW65-25-15-2.26525152.22900
14YW65-37-13-365371332900
15YW65-25-30-4.065253042900
16YW65-30-40-7.56530407.52900
17YW65-35-50-11653550112900
18YW65-35-60-15653560152900
19YW80-60-18-5.58060185.52900
20YW80-40-7-2.2804072.22900
21YW80-43-13-380431332900
22YW80-40-15-480401542900
23YW80-65-25-7.58065257.52900
24YW100-80-10-4.0100801041450
25YW100-110-10-5.5100110105.51450
26YW100-80-20-7.510080207.51450
27YW100-100-15-7.5100100157.51450
28YW100-100-25-1110010025111450
29YW100-100-30-1510010030151450
30YW100-100-35-18.51001003518.51450
31YW150-145-9-7.515014597.51450
32YW150-180-15-1515018015151450
33YW150-180-20-18.51501802018.51450
34YW150-180-25-2215018025221450
35YW150-180-30-3015018030301450
36YW150-200-30-3715020030371450
37YW200-300-7-112003007111450
38YW200-250-11-1520025011151450
39YW200-250-15-18.52002501518.51450
40YW200-400-10-2220040010221450
41YW200-400-13-3020040013301450
42YW200-350-25-3720035025371450
43YW200-400-30-4520040025451452
44YW200-400-30-5520040030551453
45YW200-350-40-7520035040751454
46YW200-280-50-9020028050901455
47YW200-380-28-4520038028451451
48YW250-600-9-30250600930980
49YW250-600-12-3725060012371450
50YW250-600-15-4525060015451450
51YW250-600-20-5525060020551450
52YW250-600-25-7525060025751450
53YW250-600-30-9025060030901450
54YW250-500-7.5-18.52505007.518.5980
55YW250-520-8-22250520822980
56YW300-500-15-4530050015451450
57YW300-800-15-5530080015551450
58YW300-600-20-5530060020551450
59YW300-800-20-7530080020751450
60YW300-950-20-9030095020901450
61YW300-1000-25-1103001000251101450
63YW300-800-32-110300800321101450
64YW300-800-36-132300800361321450
65YW300-800-44-16030080044160980
66YW350-1100-10-5535011001055980
67YW350-1300-12-7535013001275980
68YW350-1500-15-9035015001590980
69YW350-1200-18-9035012001890980
70YW350-1100-28-132350110028132980
71YW350-1000-36-160350100036160980
72YW350-1200-8-453501200845980
73YW400-1760-7.5-5540017607.555580
74YW400-1500-10-7540015001075980
78YW400-2200-9-11040022009110980
79YW400-1700-30-200400170030200980
80YW400-1800-32-250400180032250740
81YW500-2800-10-132500280010132740
82YW500-2600-15-160500260015160740
83YW500-2500-10-110500250010110740
84YW500-3000-15-200500300015200740
85YW500-2400-22-220500240022220740
86YW500-2800-18-220500280018220740
87YW500-4000-15-250500400015250980
88YW500-2600-24-250500260024250980
