PW、PWF型悬臂式离心污水泵

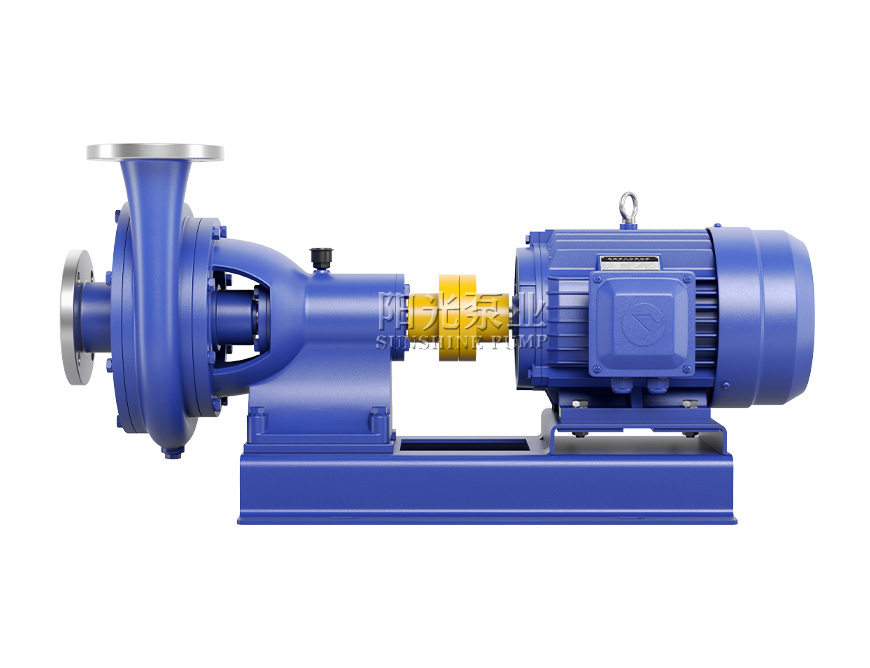

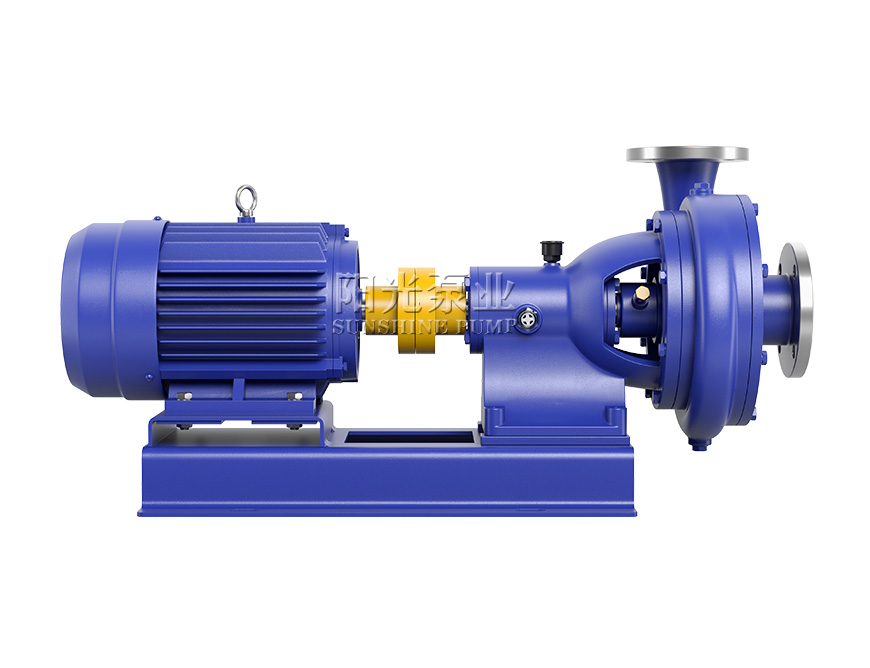

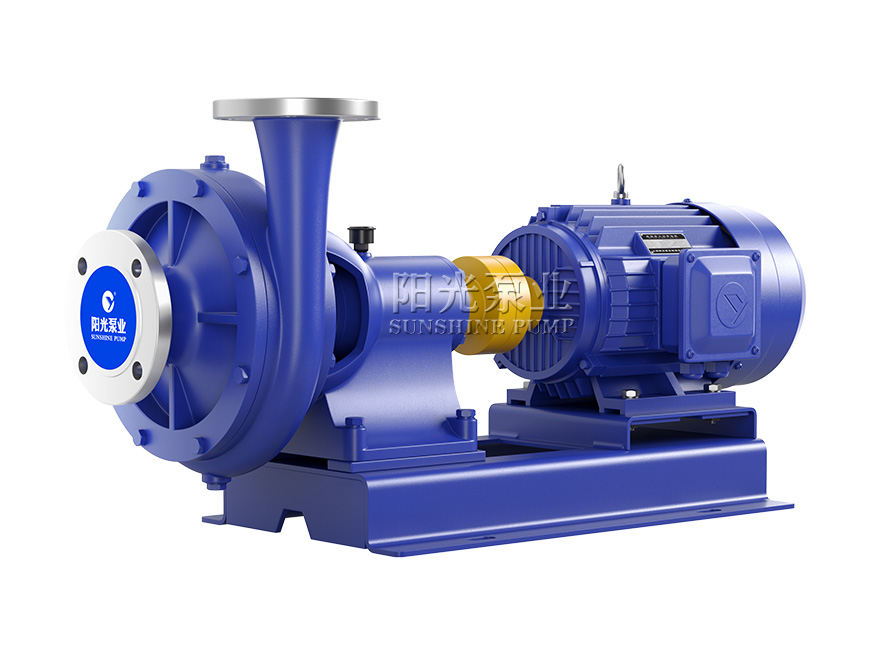

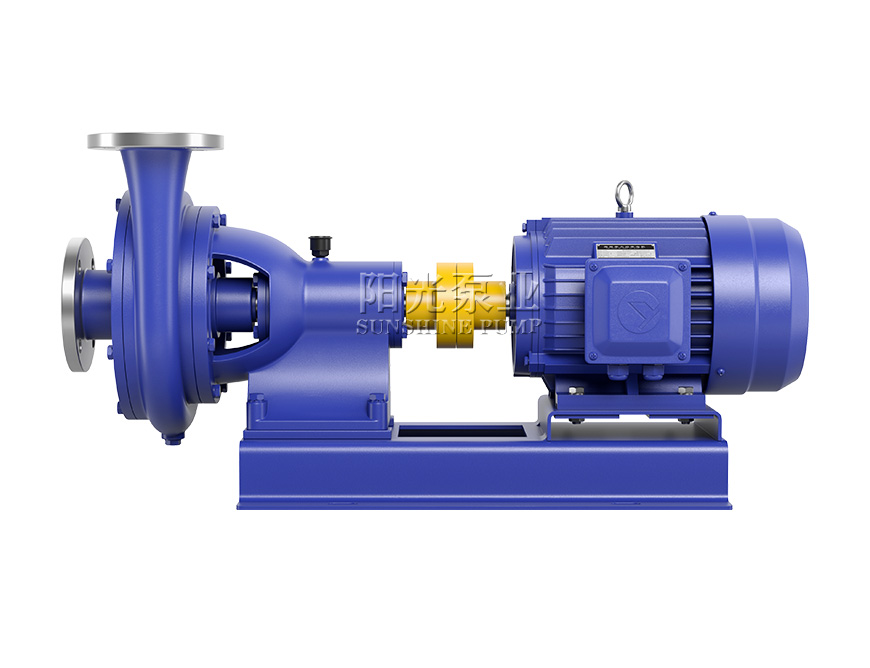

泵与电机安装在共同底盘上采用联轴器卧式连接

高级工程师
专业为您选型报价

免费电话,无需话费,输入立即沟通

点击立刻咨询

正在呼叫 您将接收到 021开头的 回拨电话 请稍后!

上海阳光泵业提示您:

请输入正确的手机号码!
确定
产品简介

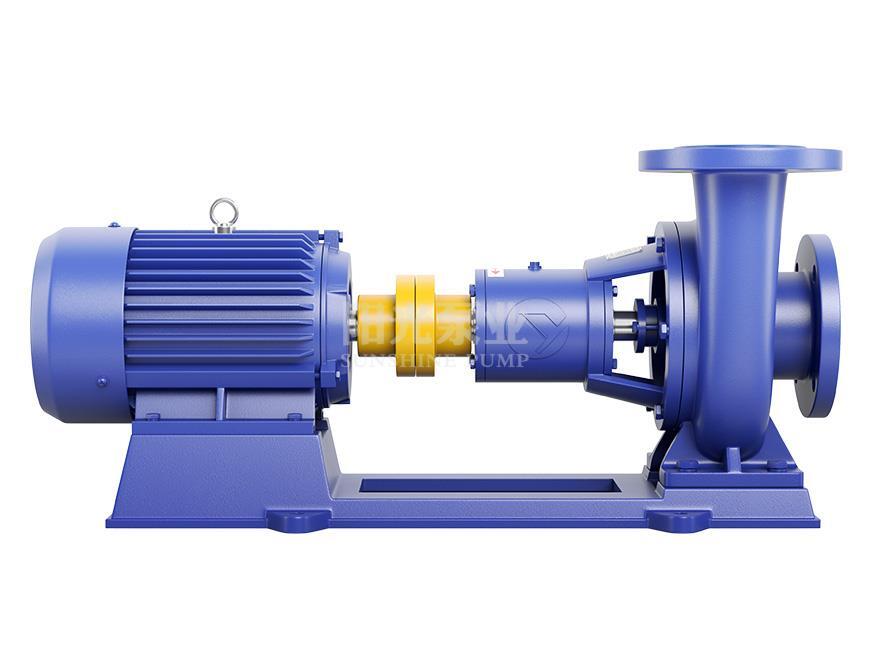

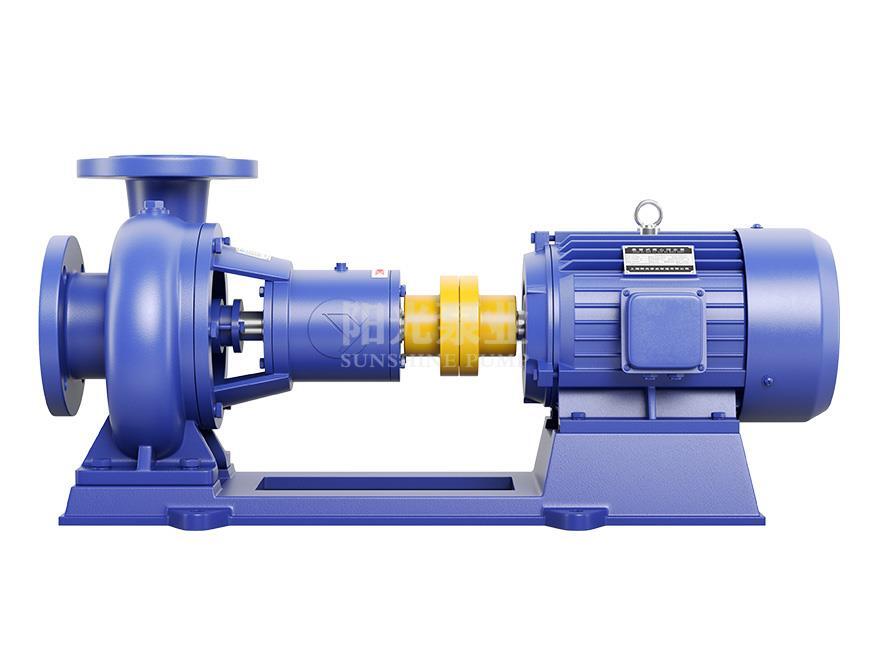

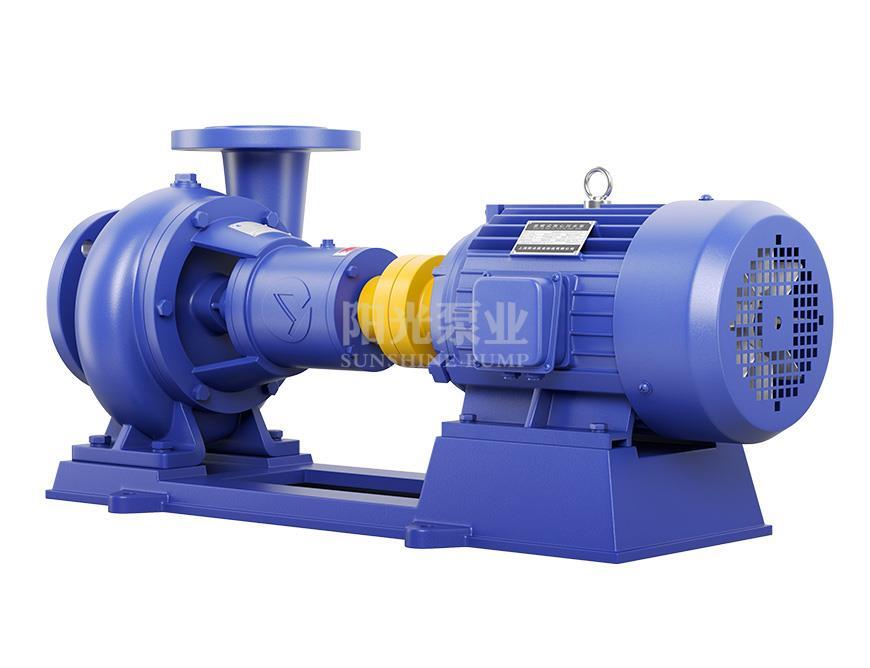

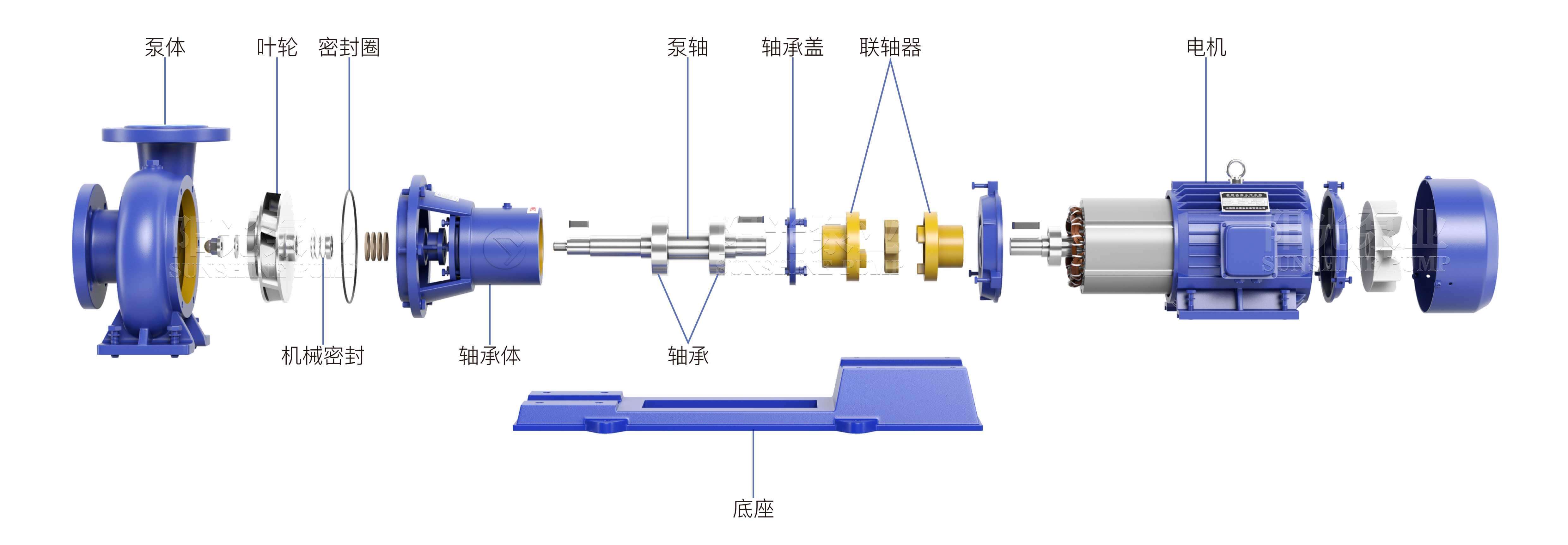

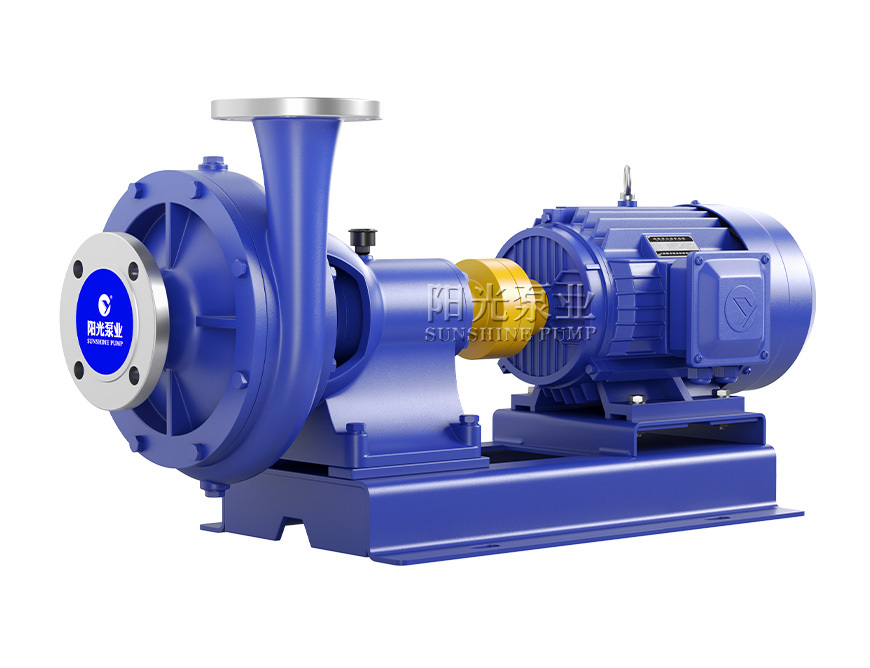

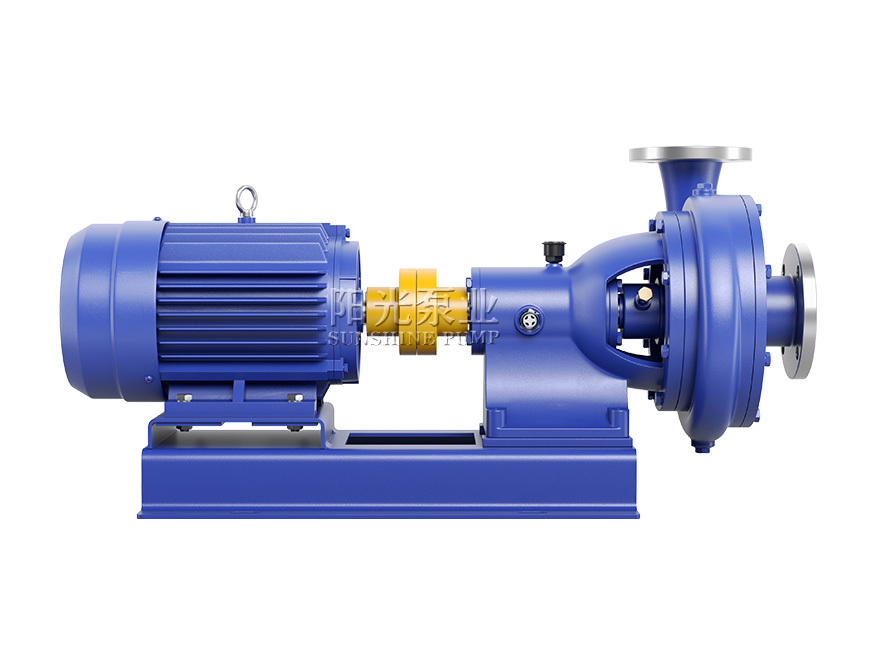

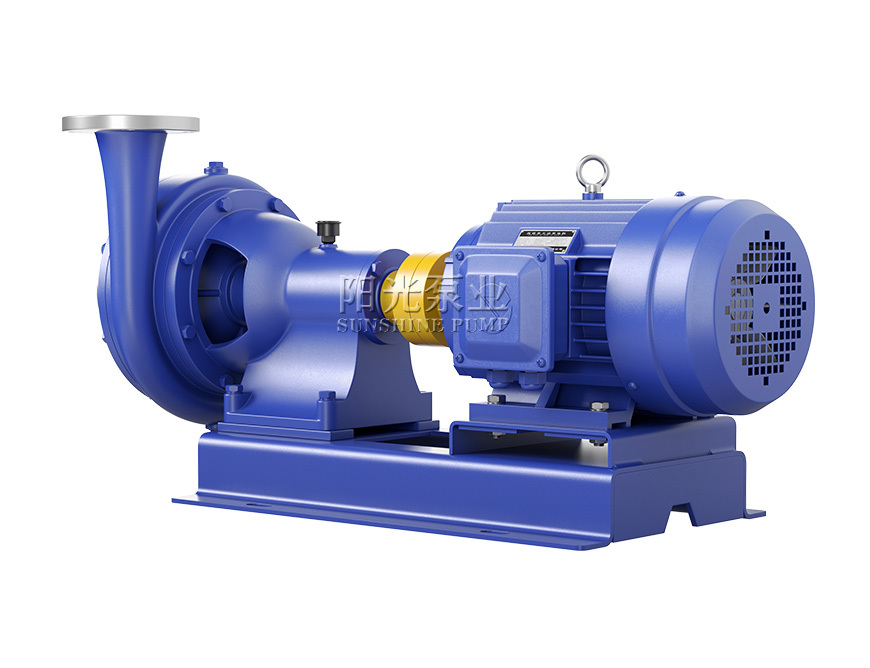

PW、PWF型污水泵是单级、单吸、悬臂式离心污水泵。泵吸入口为轴向水平方向,泵排出口可根据需要装成水平或垂直方向。主要由泵盖、泵壳、叶轮、轴封、轴、和托架等零部件组成。轴封采用新颖的双端面机械密封结构形式,泵与电机安装在共同底盘上,通过弹性联轴器由电机直接驱动。该泵具有效率高、节能效果好、运行平稳、性能可靠、维修方便等优点。排污泵全部采用计算机设计和优化处理,上海阳光泵业拥有稳定的技术力量、丰富的生产经验和完善的检测手段,从而保证产品质量的稳定可靠。

适用范围

·PW型卧式无堵塞排污泵可输送污水、含有悬浮固体颗粒、长纤维物质及生活用废水。泵体为优质铸铁材质,介质温度不超过100℃。

·PWF型耐腐蚀污水泵可输送带有酸性、碱性或其他腐蚀性的污水。

·化工、石油、轻工、食品、制药、酿造、环保及污水处理等行业。泵体及过流部件采用304不锈钢材质制造,介质温度不高于100℃。

使用方法

·装配与拆卸先检查各部件有无存在影响装配的缺陷,然后将其擦洗干净后,方可进行装配。

·准备好纸垫、丝堵、管堵并分别将其装到各相应部件上。

·将密封环、轴封盒、油标和油孔盖、毛毡囤分别装入泵盖、轴承体、轴承箱、轴承盖上。

·先将轴承装入轴两端,一起装入轴承箱,然后装上轴承压盖。

·依次装上轴承体、轴承、油封圏及垫圈、叶轮、垫片和叶轮螺母并拧紧,然后装上泵体和泵盖。拆卸与装配须序相反。

·清除底座油戚及污垢,把底座放在地基上。

·用水平仪检查底座水平,允许用锲铁找平。用水泥浇灌底座和地脚螺栓孔眼,检查水平与电机中心是否一致。

·用水泥浇灌底座和地脚螺栓孔眼。水泥干涸后,检查底座和地脚螺栓是否松动,合适后拧紧螺母,重新检查水平。

注意事项

·泵进出口水管应设支承,不得以泵体作支承。

·出口水管路应装设闸阀,在泵吸入管路进口处应装设一般性拦污栅、防止较大的石块等物吸入泵内打坏叶片。

性能参数

序号
型号流量
(m³/h)
扬程
(m)
转速
(r/min)
功率
(kW)
150PW6514.51614404
50PWF-65
250PW65253229004
50PWF-65
380PW1005613.514405.5
80PWF-100
480PW1009026290011
80PWF-100
5100PW12510012.514407.5
100PWF-125
62 1/2PW609.514404
72 1/2PW9026290015
82 1/2PW9043290022
94PW100119607.5
104PW16025.5146030
