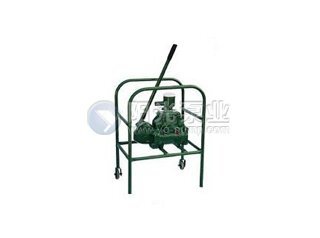

本公司生产的ZH-100A型加油泵,适用于各地中小型油库、加油站、农机站、企业厂矿车队、车辆、船舶等单位吸送各种油料、如汽油、柴油、煤油、机油、各种食品油等。电动油桶泵本泵结构紧凑、质量可靠、性能稳定、移动方便、操作简便,只要往复摇动手柄即可连接出油,并装置有25毫米流量表,每分钟流量50升,指针可回零。
二、ZH-100A型手摇计量加油泵工作原理:
油表是一种速度式仪表,它是籍助于流经管道内流体的速度产生动能,液体经过翼轮盒时,推动翼轮旋转;其转这与流速成正比、齿轮油泵经过翼轮轴上的齿轮、传动到减速机构,然后传到记录装置,表针即在标度盘上指示出流量总和值。
三、ZH-100A型手摇计量加油泵故障维修:
故障 |
原因 |
解决办法 |
不出油 |
进管漏气、堵塞 |
检查进管 |
三脚阀倒置、磨损 |
拆下油表将阀照原位装上、更换 |
活塞环磨损 |
更换活塞环 |
出油数据部符 |
流量表精度降低 |
拧开调节器进行调节或更换 |
四、ZH-100A型手摇计量加油泵结构示意图:
五、ZH-100A型手摇计量加油泵技术参数:
1、进出口径25mm(胶管内径25mm)
2、计量表误差 ±2%
3、最大压力2Kg/cm2
4、活塞行程90mm
5、活塞直径100mm
6、允许扬程15~20米
7、允许吸程4-5米
8、往复次数35-45次/分
9、流量35-55升/分
10、整机重量 27公斤
型 号 |
进出
口径
mm |
流量
范围
L/min |
吸程
m |
扬程
m |
往复
次数
次/分 |
最大
流量
误差 |
活塞
口径
mm |
重量
Kg |
累积
计数
范围 |
ZH-100A |
25 |
50~60 |
4 |
20 |
30~45 |
±2% |
100 |
35 |
999 |
产品推荐关键词:SB电动油桶泵 JK油桶泵 HD系列抽液泵
型 号 |
进出
口径
mm |
流量
范围
L/min |
吸程
m |
扬程
m |
往复
次数
次/分 |
最大
流量
误差 |
活塞
口径
mm |
重量
Kg |
累积
计数
范围 |
ZH-100A |
25 |
50~60 |
4 |
20 |
30~45 |
±2% |
100 |
35 |
999 |
适用于各地中小型油库、加油站、农机站、企业厂矿车队、车辆、船舶等单位吸送各种油料、如汽油、柴油、煤油、机油、各种食品油等。
