一、SH型单级中开泵选型
1、列出
中开泵基本数据:
包括:介质的特性,介质中所含因体的颗粒直径、含量多少、介质温度、所需要的流量压力管道系统数据
2、确定流量扬程
a、如果生产工艺中已给出最小、正常、最大流量,应按最大流量考虑。
b、如果生产工艺中只给出正常流量,应考虑留有一定的余量。
对于ns>100的大流量低其不意扬程泵,流量余量取5%,对ns<50的小流量高扬和泵,流量余量取10%,50≤ns≤100的泵,流量余量也取5%,对质量低劣和运行条件恶劣的泵,流量余量应取10%。
c、如果基本数据只给重量流量,应换算成体积流量.

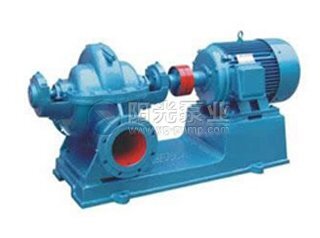

二、SH型单级中开泵的工作原理
S、SH型单级双吸泵的吸入口与吐出口均在水泵轴心线下方,水平方向与轴线成垂直位置、泵壳.中开,检修时无需拆卸进水,排出管路及电动机(或其他原动机)从联轴器向泵的方向看去,水泵均为逆寸针方向旋转。如根据用户特殊订货需要也可改为顺寸针旋转。
S、SH型单级双吸泵的主要另件有:泵体、泵盖、叶轮、轴、双吸密封环、轴套、轴承等。除轴的材料为优质碳素钢外, 其馀多为铸铁制成。
泵体与泵盖构成叶轮的工作室,在进出水法兰上制有安装真空表和压力表的管螺孔,进出水法兰的下部制有放水的管螺孔。
叶轮经过静平衡校验,用轴套和两侧的轴套螺母固定,其轴向位置可以通过轴套螺母进行调整,叶轮的轴向力利用其叶片的对称布置达到平衡,可能还有一些剩馀轴向力则同轴端的轴承承受。
泵轴由两个单列向心球轴承支承,轴承装在泵体两端的轴承体内,用黄油润滑,双吸密封环用以减少水泵压水室的水漏回吸水室,水泵通过联轴器由电动机直接传动。
