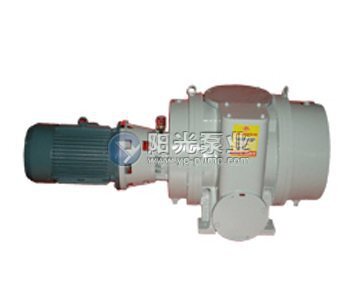

罗茨泵的两个转子在泵体中如何布置，决定了泵的总体结构。国内外罗茨真空泵的总体结构布置一般有三种方案：

1.立式：两个转子的轴线呈水平安装，但两个转子轴线构成的平面与水平面垂直，这种结构，泵的进排气口呈水平设置，装配和连接管道都比较方便。但其缺点是泵的重心太高，在高速运转时稳定性差，所以除小规格的泵外，采用这种结构型式的不太多。

2.卧式：两个转子的轴线呈水平安装，两个转子轴线构成的平面成水平方向，这种结构的泵的进气口在泵的上方，排气口在泵的下方（也有与此相反的）。下边的排气口一般为水平方向接出，所以进排气方向是相互垂直的。排气口接一个三通管向两个方向开口，一端接排气管道，另一端死或接旁通阀时使用。这种结构的特点是重心低，高速运转时稳定性好。国内外大中型泵多采用此种结构型式。

3.竖轴式：国外有的罗茨泵的两个转子轴线与水平面垂直安装。这种结构的装配间隙容易控制，转子装配方便，占地面积小，但齿轮等传动机构装拆不便，润滑装置也较复杂。

当总体结构决定后，泵体本身的结构与形状也就相应地决定了。

4.带溢流阀的罗茨泵：为了防止超载引起事故，罗茨泵上装有一个比较可靠的安全保护器，即在旁通管路上装有一个溢流阀。排气口处于规定压力时，溢流阀是关闭的。当其排气口压力超过规定压力时，则溢流阀的阀门自动被顶开而产生溢汉，排气口压力变正常后，溢流阀再自行关闭。它能自动调节，也是泵的允许压差装置，因此溢流阀的最大好处是使罗茨泵能连同前级泵一起，在各种压力范围内能连续运转。采用这种设计，能使真空容器在粗真空状态的抽气停息时间可缩短30~50%.对于比较大的泵，溢流阀安装在泵体外边的旁通管路上，在比较小的泵上，溢流阀则是装在泵壳内的。

罗茨真空泵的特点是：启动快，耗功少，运转维护费用低，抽速大、效率高，对被抽气体中所含的少量水蒸汽和灰尘不敏感，在100～1帕压力范围内有较大抽气速率，能迅速排除突然放出的气体。这个压力范围恰好处于油封式机械真空泵与扩散泵之间。因此，它常被串联在扩散泵与油封式机械真空泵之间，用来提高中间压力范围的抽气量。这时它又称为机械增压泵。

罗茨真空泵广泛用于真空冶金中的冶炼、脱气、轧制，以及化工、食品、医药工业中的真空蒸馏、真空浓缩和真空干燥等方面。真空泵配件为用于真空泵噪声治理的，真空泵消音器。
