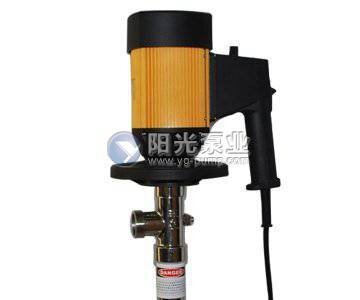

变频器在电动油桶泵的应用
冷凝器需按循环水温度的高低调节水流量的大小，以控制汽轮机排汽真空，因此循环电动油桶泵并非始终处于满负荷工作状态.而压力、流量都有一定的裕度。

　　电动油桶泵轴功率与其转速的立方成正比.因此转速略有降低功率即有较大幅度的下降。在多台电动油桶泵中，如其中一台采用变频器调节，可以根据气温及负荷的变化随时调节水流量，达到节能的目的。

　　循环电动油桶泵电机功率185kW.配置日立i300系列2200HF变频器，考虑到电机的软启动时间较长，因此作为长期运行泵，设计备用泵自投回路及报警回路。选择变频器故障报警输出触点AL0、AL1，作为备用泵自投触点，由于触点容量较小。直流耐压较低(AC250V、0.2A，DC30V、0.6A感性负载)，因此在输出端口外置一个DZ-52/40型中间继电器ZJ，解决了触点容量小与数量不足的问题。ZJ的三副动合触点分别并接于三台备用泵出口保护继电器BCJ的动合触点。当变频器因过流、过压、过载等原因跳闸时，变频器的AL触点闭合，ZJ继电器闭合动合触点与投入的联锁开关BK触点形成闭合回路，备用泵自投。该接法“速断”光字牌不会掉牌，以区别于“速断”电流继电器动作的跳闸。

　　若因变频器运行指令、频率指令输入回路断线或控制开关、电位器损坏而使变频器中断输出，这类故障变频器无法识别。解决的办法是：可选择一块输入信号为DC0-1OV、对应显示0～50带开关量输出的智能显示仪表作为远方监视仪表(频率表)，正常运行时作为频率监视。利用原控制电机的转换开关(LW5-15/B4815/5)触点(11)-(12)，作为变频器运行指令的输入开关，触点(17)-(18)、(19)-(20)串接于监视仪表下限报警继电器ALM与热工闪光报警器.当变频器因上述原因而中断输出，频率降至5Hz(可设置)时，报警器发出声、光报警信号。在合闸的瞬间，虽然变频器频率低于5Hz频率表下限报警继电器ALM闭合，但是转换开关的触点(19)-(20)尚未闭合，热工闪光报警器不会发出报警信号。如果因变频器自身故障或电机故障而使原断路器速断、零序保护动作，保护出口继电器BCJ同样能自投备用泵.光字牌照样发信号.使原断路器继电保护与新安装的变频器保护装置融为一体。无论发生什么故障、都能自投备用泵或发出声光信号，做到节能运行与安全运行两不误。
