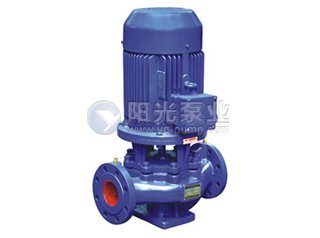

立式管道离心泵是结合国内外同类产品研制生产的一种单级单吸自吸式化工离心泵，该泵适用于输送温度为0℃~150℃，含固体颗粒小于3毫米的腐蚀性介质。



　　泵的性能范围：流量为1.6~400m3/h、扬程为5~125m，上吸高度为5米以内。

　　根据所输送介质的不同，立式管道离心泵接触液体部分的材料可选用铸件、铸钢、1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、316、316L等材料制造。

　1、泵型号意义说明

　　ZH50-32-160A

　　Z——自吸式泵代号

　　H——化工离心泵代号

　　50——泵吸入口直径(mm)

　　32——泵出液口直径(mm)

　　160——泵叶轮名义直径(mm)

　　A——切割叶轮直径顺序，以A、B、C表示

　2、结构说明

　　立式管道离心泵主要由泵体、叶轮、泵盖、轴、托架、机械密封、轴套等零件组成。该泵自吸效果好，真正实现“一次引流，终生自吸”。立式管道离心泵装有加粗高刚度泵轴，及三只进口轴承，具有运行平稳，无噪声。外装内置组合式机械密封并配有水冷装置，大大提高了使用寿命。

　　水泵的旋转方向：自吸入端面为逆时针旋转。

　3、泵的安装

　　1、泵的按装是否合理，对泵的正常运行和使用寿命有很大的影响，所以按装前必须仔细校正，不得草率，泵的外型及按装尺寸详见立式管道离心泵尺寸图和表。

　　2、泵的吸入和出液管路必须另加支架，不得用泵作支撑。

　　3、按装地点应方便巡回检查和维修。

　　4、进、出口管路必须按装阀门，以便检修之用。

　　5、按装顺序：

　　a、将机组放在埋有脚螺栓的基础上，用水平仪校正机组，拧紧地脚螺母。

　　b、用混凝土灌注底坐和地脚螺栓孔，待混凝土干固后，重新检查泵轴水平度。

　　c、接好进、出口管路，再次核对联轴器同轴度，测量联轴器外圆上、下、左、右的差异不得超过0.1mm，两联轴器端面间隙转动一周内不得超过0.3mm。

　　d、接上并开能冷却水。

　　e、点动电动机，确保电动机转向和泵规定的转向一致。
