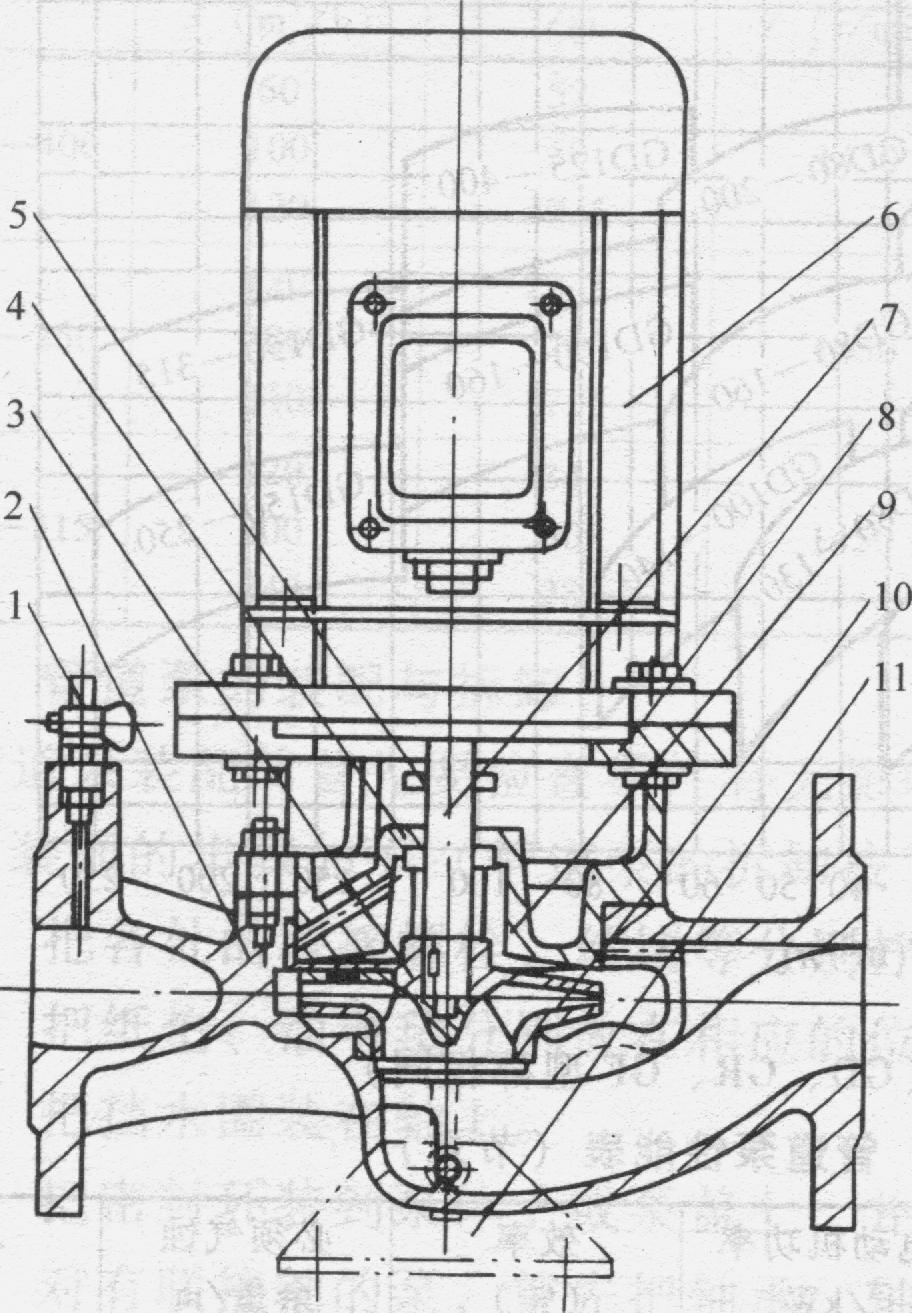

管道泵也称管道离心泵。G型管道排污泵是立式离心泵，G型(GD. GR. GF型)管道的结构如下图所示。G型泵有两种结构：泵口径小于或等于0.1m的中、小型泵中，轴与电动机转子同轴，整机由泵体、盖架、叶轮、密封环、机械密封和放气阀等组成。

　　机械密封为单端面非平衡型;泵口径大于0. 1m的较大型泵中，由泵体、盖架、叶轮、封环、机械密封、联接轴、轴承、轴承盖和放气阀等主要零部件组成，电动机轴直接套联接轴孔内，通过键带动联接轴。不论大小型泵均采用上开式结构，即只要旋开盖架上的螺母，就可把除泵体外的零部件全部取出来;其优点是不用拆卸泵体和管道便可取出转子部分进行检修。
