一、常见的旋片式真空泵



1.2X双级旋片真空泵

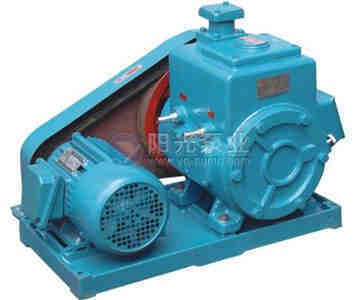

        2X双级旋片真空泵泵用以抽除特定密封容器内的气体，使该容器获得一定真空度的基本设备，由于现代科学技术的高度发展，真空泵的应用遍及各个科学领域和各种企业事业单位，可供冶金、化工、轻工、石油、医疗、制药、印染、电器、电真空、半导体、食品、原子能、纺织等科研机关、大专院校、工矿企业作科研和生产与教学之用。



使用说明



     由于真空泵是用黑色金属制造，而且比较精密，整个泵的工作都是与油联系在一起的，所以它不适用于抽除含氧过高的、有毒的、易爆性的浸蚀黑色金属的和对真空油起化学作用的各种气体，也不可做为压缩机和输送泵使用。如有气镇装置的泵，可抽除一定量的可凝汽体。

     真空泵可以用来直接获得真空度在10-3托以下的真空作业，以及配合其它真空设备获得真空度10.3托以上的真空作业之用。真空泵一般在不低于5℃的室温及不高于9 0％的相对温度的环境内使用。

型号意义

   例如:2X-15     2-代表双级   X-代表旋片式真空泵     15-每秒钟抽气速率为15

2.直联式双级旋片真空泵产品概述

      2XZ型旋片式真空泵是用来对密封容器抽除气体的基本设备之一。它可单独作用，也可作为增压泵、扩散泵、分子泵等的前级泵，维持泵，钛泵的预抽泵用。可用于电真空器件制造、保温瓶制造、真空焊接、印刷、吸塑、制冷设备修理以及仪器仪表配套等。因为它具有体积小、质量轻、操声低等优点，所以更适宜于实验室里使用。

      在环境温度540范围内，进气口压强小于1.3×103帕的条件下允许长期连续运转，被抽气体相对湿度大于90%时，应开气镇阀。

　　进气口连续畅通大气运转不得超过一分种。

　　不适用于抽除对金属有腐蚀的，对泵油起化学反应的，含有颗粒尘埃的气体，以及含氧过高的，易爆性的，有毒的气体。

工作原理

      2XZ型旋片式真空泵系双级高速直联结构旋片式真空泵(以下简称泵)。它有偏心地装在泵腔内的转子，及转子槽内的旋片。转子带动旋片旋转时，旋片紧贴腔壁，把进、排气口分隔开来，并使进气积腔容积周期性地扩大而吸气，排气腔容积则周期性地缩小而压缩气体，推开排气阀排气，从而获得真空。图一为单级泵的工作原理示意图。双级是两个单级串联而成。

     2XZ型泵装有气镇阀，具有延长泵油使用时间和防止泵油混水的作用。

     2XZ型泵具有体积小，重量轻、噪声低，起动方便等优点。此外，还有防止返油的措施(2XZ-8)无防止油封漏油污染场地的措施。

二、旋片式真空泵性能判定依据

1、真空泵的极限压强

    泵的极限压强单位是Pa，是指泵在入口处装有标准试验罩并按规定条件工作，在不引入气体正常工作的情况下，趋向稳定的最低压强。

    2、真空泵的抽气速率

    泵的抽气速率单位是m3/s或l/s，是指泵装有标准试验罩，并按规定条件工作时，从试验罩流过的气体流量与在试验罩指定位置测得的平衡压强之比。简称泵的抽速。

    3、真空泵的抽气量

    真空泵的抽气量单位是Pa m3/s或Pa l/s。是指泵入口的气体流量。

    4、真空泵的起动压强

    真空泵的起动压强单位为Pa，它是指泵无损坏起动并有抽气作用时的压强。

    5、泵的前级压强

    真空泵的前级压强单位是Pa，它是指排气压强低于一个大气压的真空泵的出口压强。

    6、真空泵的最大前级压强

    真空泵口最大前级压强单位是Pa，它是指超过了能使泵损坏的前级压强。

    7、真空泵的最大工作压强

    真空泵的最大工作压强单位是Pa，它是指对应最大抽气量的入口压强。在此压强下，泵能连续工作而不恶化或损坏。

    8、压缩比

    压缩比是指泵对给定气体的出口压强与入口压强之比。

    9、何氏系数

    泵抽气通道面积上的实际抽速与该处按分子泻流计算的理论抽速之比。

    10、抽速系数

    泵的实际抽速与泵入口处按分子泻流计算的理论抽速之比。

    11、返流率

    泵的返流率单位是g/cm2.s。它是指泵按规定条件工作时，通过泵入口单位面积的泵流质量流率。

    12、水蒸气允许量

    水蒸气的允许量单位是kg/h，它是指泵在正常环境条件下，气镇泵在连续工作时能抽除的水蒸气质量流量。

    13、最大允许水蒸气入口压强
