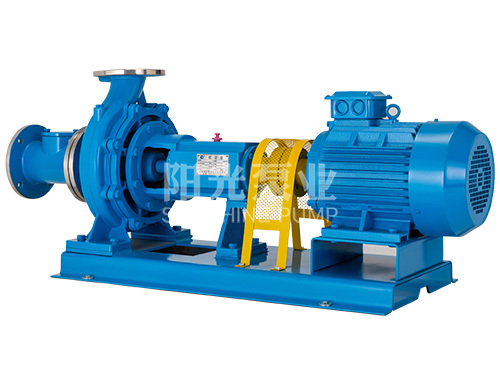

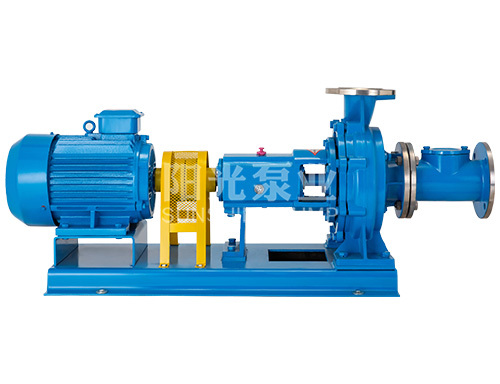

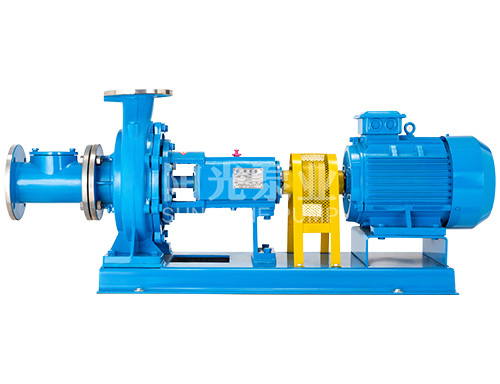

XWJ新型无堵塞纸浆泵

质量稳定:全程质量监控,细致入微,全方位检测,保证产品质量!
交货快捷:先进生产流水线,备货充足,常规产品全部仓库现货供应!
专业定制:高级工程师专业选型报价,各种材质非标产品皆可洽谈定做!

销售热线 021-66528888
免费电话 在线咨询
产品简介

产品介绍:

XWJ型无堵塞纸浆泵是一种新型、节能型纸浆泵,经实际使用,具有高效、无或少泄露、抗堵塞性好、运行平稳、可靠性高、结构紧凑等特点。主要体现在以下几个方面:采用半开或全开式叶轮、耐磨板与叶轮前侧间隙可调、轴封主要采用机械密封并选用高精密轴承(D级精密)及优质轴材料等。


使用说明:

 ·  泵起动前,应按以下要求进行检查;

      ·  各螺栓是否已紧固;轴承室内是否已注入稀油(油位高为油标中心处);

      ·  联轴器同轴度是否小于等于小Φ0.3mm,同时用手转动联轴器应感觉轻松均匀;

      ·  电机转向是否正确;

      ·  进口阀门是否全开;

      ·  出口阀门是否关闭;

      ·  密封水阀门是否开启;密封水压力要求:工作压力加上(0.3~0.5)kgf/c

 ·  启动电机至额定转速后,缓慢打开出口阀门至额定工况要求(以电机运行电流为额定值的80%。为宜)。

 ·  泵在运行过程中,应注意泵的运转稳定性及密封水的冷却、冲洗情况。

 ·  当泵运行一段时间或扬程有所下降时,应注意调整叶轮前侧间隙,调节方法如下:先松开各紧固螺母,加油机将方头调节螺杆(见结构图)按逆时针转动至耐磨板与叶轮前侧相碰为止,然后再按顺时针将方头调节螺杆退回至1/2圈〈此时其间隙为0.8~1mm),最后拧紧各螺母。

 ·  泵停止运转时,应先关闭出口阀门,然后再关闭电机电源等。

 ·  当泵需停用一段时间时,应排尽泵内积液,以便下次使用。


结构简介:

 ·  XWJ型纸浆泵为单级单吸悬臂式结构,主要山泵体、叶轮、泵盖、耐磨板及悬架部件组成。

 ·  从电机端看,电机为顺时针方向旋转,且泵为轴向吸入,径向(中间)排出。

 ·  泵为后开门结构,维修时可不必拆卸进出管路。

 ·  泵轴由两个高精度滚动轴承支承,采用稀油润滑(20#机油)。

 ·  轴封用机械密封或填料两种型式;泵和电机由柱销联轴器直联传动。

性能参数
型号流量
 (m3/h)
杨程
 (m)
转速
  (r/min)
     配用电机型号及功率     (KW)
80XJ65-1640161450Y100L2-4/3
80XJ80-2550251450Y132S-4/5.5
100XJ80-1660161450Y112M-4/4
100XJ80-2570251450Y132S-4/5.5
125XJ100-1680161450Y132S-4/5.5
125XJ100-25100251450Y132M-4/7.5
150XJ125-16140161450Y160M-4/11
150XJ125-25150251450Y160L-4/15
80XWJ25-12.5
2512.51450Y100L-4/2.2
A20101450Y90L-4/1.5
80XWJ25-20
25201450Y100L2-4/3
A20161450Y100L1-4/2.2
80XWJ25-32
25321450Y132S-4/7.5
A20281450Y112M-4/5.5
100XWJ50-20
50201450Y132S-4/5.5
A45181450Y112M-4/4
B40161450Y112M-4/4
100XWJ50-32
50321450Y160M-4/11
A40261450Y132S-4/7.5
125XWJ100-20
100201450Y160M-4/11
A90181450Y132M-4/7.5
B80161450Y132M-4/7.5
125XWJ100-32
100321450Y160L-4/15
A90281450Y160M-4/11
B80261450Y160M-4/11
150XWJ200-20
200201450Y180M-4/18.5
A180181450Y160L-4/15
B160161450Y160M-4/11
150XWJ200-32
200321450Y200L-4/30
A187281450Y180L-4/22
B170241450Y180M-4/18.5
200XWJ400-20
400201450Y225S-4/37
A380181450Y200L-4/30
B340151450Y180L-4/22
200XWJ400-32
400321450Y250M-4/55
A375281450Y225M-4/45
B340241450Y225S-4/37
