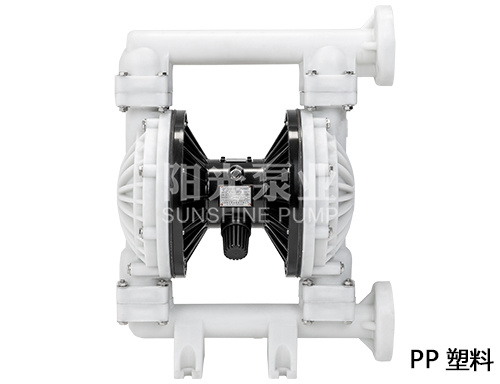

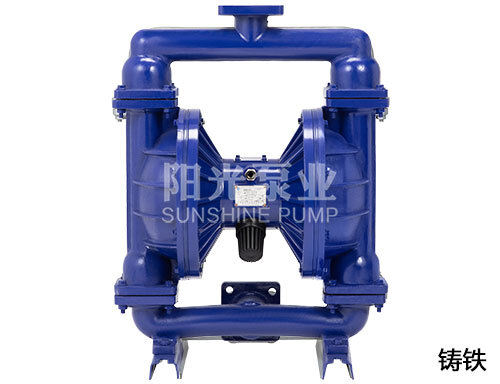

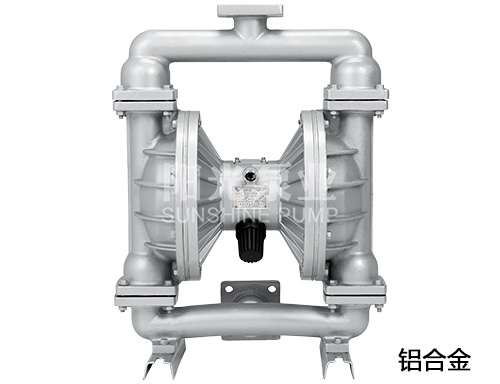

新型QBK气动隔膜泵

质量稳定:全程质量监控,细致入微,全方位检测,保证产品质量!
交货快捷:先进生产流水线,备货充足,常规产品全部仓库现货供应!
专业定制:高级工程师专业选型报价,各种材质非标产品皆可洽谈定做!

销售热线 021-66528888
免费电话 在线咨询
产品简介

产品介绍:

上海阳光泵业QBK新型隔膜泵系列产品与传统QBY型隔膜泵区别是内置了配气阀,解决了QBY型的结构缺陷(外置配气阀,容易死机,而且配气阀使用寿命短),实现了不容易死机,延长了使用寿命,维修起来也更加的方便。并在压力性能上超越了QBY型隔膜泵,在需求高压的环境下有更好的表现。



产品特点:

 ·  不需灌引水,可以浸没在介质中工作,吸程高达5m,扬程达50m,出口压力≥6bar

 ·  流动宽敞,通过性能好,允许通过最大颗粒直径达10mm。抽送泥浆、杂质时,对泵磨损甚微。

 ·  扬程、流量可通过气阀开度实现无级调节(气压调节在1—7 bar之间)

 ·  该泵无旋转部件,没有轴封,隔膜将抽送的介质与泵的运动部件、工件介质完全隔开,所输送的介质不会向外泄漏。

 ·  结构简单、易损件少,该泵结构简单,安装、维修方便。

 ·  可输送较粘的液体(粘度在1万厘泊以下)

 ·  本泵无须用油润滑,即使空转.对泵也无任何影响,这是该泵最大特点。

 ·  使用方便、工作可靠、开停只需简单地打开和关闭气体阀门。



产品用途:

 ·  花生酱、泡菜、土豆泥、红肠、巧克力、啤酒花、糖浆

 ·  各种油漆、颜料、胶水、粘合剂

 ·  各种瓦、瓷、砖器及陶瓷釉浆

 ·  各种磨料、腐蚀剂、清洗油垢

 ·  各种剧毒、易燃、易挥发液体

 ·   各种污水、水泥灌浆及灰浆

 ·  各种强酸、强碱、强腐蚀液体

 ·  各种粘稠浆、乳化液、各种软膏化装品

 ·  各种固液分离设备的前级送压装置

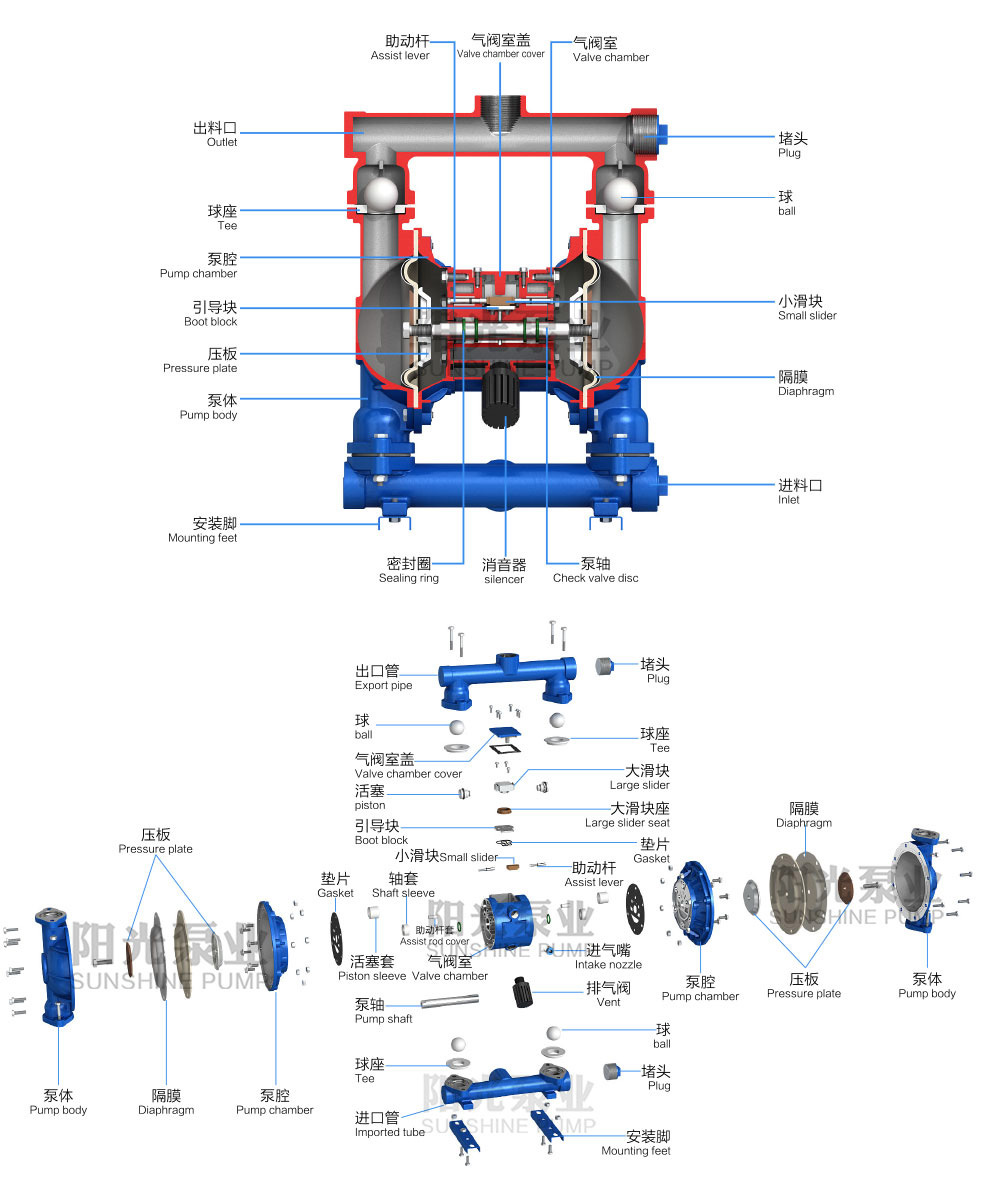

结构图纸:


性能参数
型号流量

扬程
(m)

吸程
(m)

允许通过颗粒直径
(mm)

最大供气压力(kg)
(m3/h)(L/min)
QBK-100-1.2200-69517
QBK-150-1.220
QBK-250-61002.5
QBK-400-8.41404.5
QBK-500-14.42408
QBK-650-16.8280
QBK-800-2440010
QBK-1000-28.8480


PDF文件下载
