矿用水泵的类型结构
来源:www.yg-pump.com 发布时间:2015-06-03 09:50
(1)类型

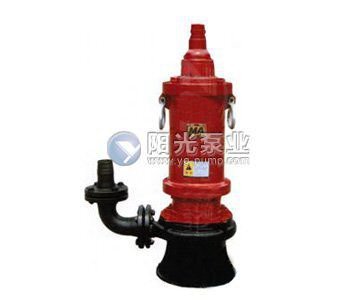

矿用水泵常用的是离心式水泵。离心式水泵是工作涡轮的一种,矿用潜水泵中常用有D型、DA型和TSW型多级离心式水泵;而井底水窝和采区局部排水则常用B型、BA型和BZ型单级离心式水泵。
①D型离心式水泵
D型泵是单吸、多级、分段式离心泵。水泵的定子部分主要由前段中段、后段、尾盖及轴承架等零部件用螺栓连接而成。转子部分主要由装在轴上的数个叶轮和一个平衡盘组成。整个转子部分支撑在轴两端的轴承上。
泵的前、中、后段间用螺栓固定在一起,各级叶轮及导水圈之间靠叶轮前后的大口环和小口环密封。为改善吸水性能,第一级叶轮的吸入口直径大一些,其大口环也相应加大。泵轴穿过前后段部分的密封靠填料、填料压盖组成的填料函来完成。水泵的轴向推力采用平衡盘平衡。
D型泵的流量和扬程范围很大,目前这种类型泵的最高扬程可达近l000m,流量达450m3/h,能够满足矿井排水的需要,且效率曲线平坦,工业利用区较大。
②B型离心式水泵
B型泵是单吸、单级、悬臂式离心泵。其构造如图10-7所示。泵轴的一端在拖架内用轴承支撑,另一端悬出称为悬臂端,在悬臂端装有叶轮。轴承可以用润滑油或润滑脂润滑。B型泵体积小,重量轻,结构简单,工作可靠,便于搬运和维护检修。其流量范围为4.5 - 360 m3/h,扬程为8 - 98m。常用于排出采区、井底水窝的积水可作为其他辅助供、排水设备。
(2)主要部件
①水泵的工作轮。
工作轮按吸水口数目可分为单面进水的和双面进水。在构造上工作轮又可分为封闭式与敞开式的。离心式水泵中封闭式单面进水的工作轮较多。敞开式工作轮多用于污水泵或砂泵,其敞开的叶道由泵壳前盖遮住,前盖可拆开以清除叶道上的污垢和堵塞物。
②水泵的其他流通部分
旋转着的工作轮将它吸入的水以很大的速度向四周排出。固定不动的流通部分的作用,是将这些水流汇集,引导并降低其速度送入排水管或下一个工作轮中。为了使水泵获得较高的效率,应当避免水流在固定的流通部分中发生冲击、涡流,并逐渐减低速度,变动压为静压。
a.螺壳。螺壳式水泵壳如蜗牛形。由工作轮出来的水流进入螺道时速度降低,而螺道断面逐渐扩大以汇集全部水流,最后水经扩散器(接管部分)再次降低速度后排出。
b.导流器。水泵的导流器也叫导水轮,装于工作轮外围,上面具有扩散形的流道,与由工作轮出来的水流方向相符合。导流器通常用于分段离心式水泵。由工作轮1排出来的水进入导流器2,在此减速后导人回流道,最后引入下一个工作轮。最后一个工作轮排出的水经过导流器引入螺道,汇集后流入扩散器再次降低速度送入排水管道中。
