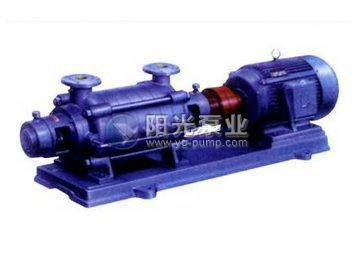

锅炉泵的吸入口、吐出口均垂直向上，转子轴向力由平衡盘来平衡。轴封可为填料密封，也可为机械密封。转子的支承仅DG85-80、DG85-67、DG155-67采用滑动轴承，稀油润滑，其它泵均采用滚动轴承。
1、泵壳体部分
泵壳体部分主要由轴承体、前段、中段、后段、导叶等用螺栓联接成整体，前段吸入口中线呈水平线，后段吐出口与水平垂直。
2、转子部分转子部分主要由轴及安装在轴上的叶轮、轴套、平衡盘等零件组成。轴上零件用平键和轴套螺母紧固使之与轴成一体。整个转子由两端轴承支承在泵壳体上，转子部分中叶轮数目是根据泵的级数而定。
3、轴承部分
本型泵轴承有滑动轴承和滚动轴承两种，按型号不同而定，均不承受轴向力。泵在运行中应允许转子部分在泵壳体中轴向游动，不能采用向心球轴承
4、泵的密封
泵的前段、中段、后段之间密封面均采用二硫化钼润滑脂密封，转子部分与固定部分之间靠密封环、导叶套、填料等密封，当密封环和导叶套的磨损程度已影响泵的工作和性能时应予以更换。
本型泵在使用时，填料环的位置安放要正确，各型泵的填料及填料环的分布情况见表2，填料的松紧程度必须适当，以液体能一滴一滴渗出为宜。
6、曲线解释
注：曲线图系单级性能，叶轮名义直径D2=134㎜，转速n=2950r/min。级数级数增加时，扬程按比例增加，流量不变。例如：3级扬程系图中曲线查得的扬程乘3，4级乘4，其余类推。
