单级离心泵包括泵体，泵盖，带输出轴的电动机，在泵体内装设的泵轴、轴承座、叶轮、机械密封和机封压盖，是通过加长弹性联轴器与电动机联接的，泵的旋转方向，从驱动端看，为顺时针方向旋转。皖氟龙特征在于，它还包括位于电动机输出轴与泵轴之间设置的对夹式联轴器，以及安装在轴承座上的以辅助支承泵轴的导轴承；所述对夹式联轴器分别与电动机输出轴和泵轴刚性连接，在电动机输出轴与泵轴之间留有便于机械密封和机封压盖装拆的空间距离。在维修或更换机械密封时，无须拆卸电动机及泵盖。
1、高效节能：采用CFD计算流体动力学，分析计算出泵内压力分布和速度分布关系、优化泵的流道设计，确保泵有高效的水力形线，提高了泵的效率。
2、安装、维修方便：立式管道式结构，泵的进出口能象阀门一样安装在管路的任何位置及任何方向，安装维修极为方便。

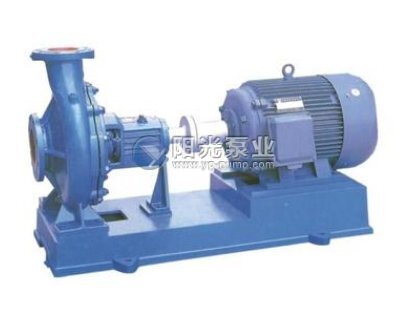

单级单吸离心泵结构图
单级单吸离心泵结构图
3、运行平稳，安全可靠：电机轴和水泵轴为同轴直联、同心度高，运行平稳，安全可靠。
4、不锈钢轴套：轴的机封位置是相对易被锈蚀之处，直联式泵轴一旦被锈蚀，易造成机械密封失效。STG泵此处采用镶配不锈钢轴套，避免锈蚀发生，提高了轴寿命，降低了运行维护成本。
5、轴承：泵所配电机中，Y〔Y2〕280以下轴伸端轴承〔包括Y180以下风叶端轴承〕采用封闭式轴承，正常使用时，免电机轴承的维护保养。
6、机封：机械密封基件一般选用橡胶波纹管结构，将传统机械密封中轴上密封由O形圈的线密封改为橡胶件的两道面密封，在清水介质时提高了密封效果。 使用注意
为避免轴磨损，在轴通过填料腔的部位装有轴套保护。轴套与轴之间准有O型密封圈，以防止沿着配合表面进气或漏水。
传动方式
泵的传动方式是通过加长弹性联轴器与电动机联接的，泵的旋转方向，从驱动端看，为顺时针方向旋转。
用途
主要适用于工农业及城市、排水、消防供水等。
