常用的井用潜水泵基本结构有节段式或多级串联式两种形式。节段式的结构特点是每一级由一个位于扩压器壳体内的叶轮组成,用螺栓将扩压器和连杆连在一起,各级以串联方式由固定杆固定,其优点是耐压高,不易泄漏。但维修时必须拆卸进口管道,拆卸装配难度较大。

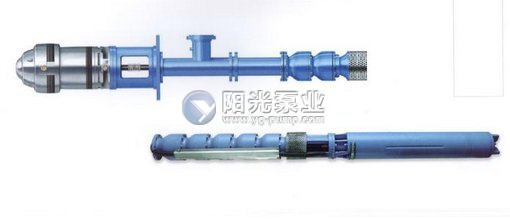

井用潜水泵
节段式多级泵吸入室结构大都为圆环形。而每级叶轮的压出室,由于蜗壳制造方便,将液体动能转换为压能的效率较高。多级泵的首级叶轮一般设计为双吸式叶轮,其余各级叶轮设计为单吸式叶轮,对温度较高、流量较大、易于产生汽蚀的介质更应如此。
对于压力非常高的泵,采用单层泵壳体难以承受其压力,常采用双层泵壳体,把泵体制作成筒体式。筒体式泵体承受较高压力,筒体内安装水平中开式或节段式的转子。
