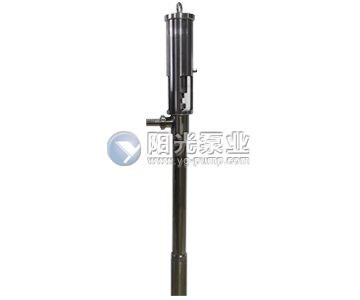

气动油桶泵平衡盘装置系统
由于离心力的作用,被输送的介质会从运转着的离心泵得到压力,但亦会给泵本身固定的和旋转的零件上产生作用力。这些力由零件的结构平衡了一部分但仍有一部分力需要用另外的方法来平衡,例如轴向推力。

　　轴向推力为气动油桶泵在运转过程中沿轴向作用在叶轮上的不平衡力之和。鉴于目前已容易得到可靠的大容量的推力轴承,所以在单级泵中的轴向推力,只有在较大的机组中才成为问题。但气动油桶泵由于有较大的轴向推力,故靠推力轴承来平衡是不行的,这就产生了一种水力平衡装置一一平衡鼓和平衡盘装置,或者是两者的结合。这些装置的形式较多,这里以图5-5为例介绍常用的气动油桶泵平衡盘装置。
