不锈钢管道泵从结构特点上，可按液体进入叶轮的方式分为单吸式和双吸式不锈钢管道泵，按叶轮的个数可分为单级和多级不锈钢管道泵。因此，不锈钢管道泵的典型结构型式有单级单吸悬臂式、单级双吸式和多级式三种。

　　1、单级双吸式不锈钢管道泵

　　多数单级双吸式不锈钢管道泵均采用双支撑结构，即支撑转子的轴承位于叶轮两侧，且一般都靠近轴的两端。S型泵即为双支撑结构的单级双吸卧式不锈钢管道泵。它的转子为一单独装配部件。双吸式叶轮靠键、轴套和轴套螺母固定在轴上，轴套螺母可调整叶轮在泵轴上的轴向位置。泵体转动部分用位于泵体两端的轴承体内的两个轴承呈双支撑型式支撑。

　　S型泵是侧向吸入和压出的，并采用水平中开式的泵壳，即泵壳沿通过轴心线的水平面部分开。它的两个半螺旋吸水室及螺旋形压水室都是由泵体和泵盖在中开面处对合而成的。泵的进口和出口均与泵体铸为一体。用这种结构的优点是在检修水泵时无需拆卸进水管和出水管，也不必移动电机，只要揭开泵盖即可检修零部件;再者由于工作叶轮两侧吸入形状对称，且同时双向进水，有利于运行时轴向力的平衡。双吸泵的特点是流量较大，通常为160-1800吨/每小时，扬程较高，为12-125米。

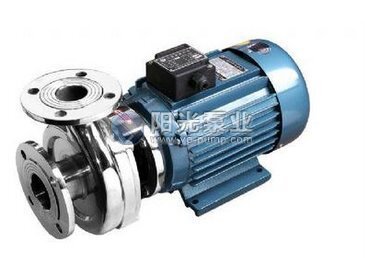

　　2、单级单吸悬臂式不锈钢管道泵

　　单级单吸悬臂式不锈钢管道泵的悬臂结构有悬架式和托架式两种类别。我国按国际标准设计生产的IS型悬架式的单级单吸卧式不锈钢管道泵。它的叶轮有叶轮螺母、止动垫圈和键固定在泵轴的左端。泵轴的另一端以装联轴器，以便于被动力机带动。为防止泵内液体沿泵轴穿出泵壳处的间隙泄露，泵在该间隙皆设有轴封。IS型泵才用的是填料式轴封，它是由轴套、填料、水封环和填料压盖等组成。泵工作时用两个单列向心滚动轴承支撑着转动部分，从而带动叶轮在由泵体和泵盖组成的泵腔内旋转。因为该泵轴的两个支撑轴承都位于泵轴的右半段，装有叶轮的泵轴左半段处于自由悬臂状态，故把这种具有悬臂式结构的泵称为悬臂式泵。
