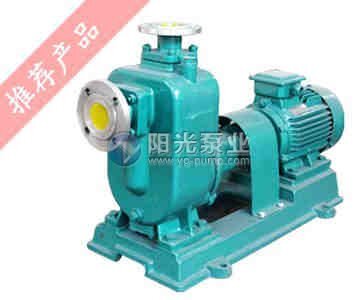

小流量不锈钢自吸泵之ZDX型小流量不锈钢自吸泵是借鉴国内外相关多级小流量化工流程泵的最新科技成果，独立开发成功的高新科技产品。该型泵符合API610《石油、重化学和天然气工业用离心泵》(第八版)、GB3215-82《炼厂、化工及石油化工流程用离心泵通用技术条件》等标准。该产品集国内外同类产品的优点，叶轮与泵体采用独特的水力设计方法。设计合理、结构紧奏、高度模块化、性能优良、高效、汽蚀余量低、噪音小、维修方便等特点。

　　主要用途:

　　ZDX型泵主要用于化工、石油、轻工、冶金、制药、造纸、电力、环境保护等行业。可输送低温或高温液体、中性或有腐蚀性液体、清洁或含有固体颗粒的液体。

　　主要性能参数范围:

　　Q=1.2～10m3/h

　　H=180～410m

　　n=2900r/min 电机功率：11～45KW

　　输送介质温度：-130～+260℃

　　介质颗粒：直径一般小于0.8mm

　　规格型号(总共15个泵):

　　ZDX1.6-200 ZDX1.6-250 ZDX1.6-300 ZDX1.6-350 ZDX1.6-400

　　ZDX3.2-200 ZDX3.2-250 ZDX3.2-300 ZDX3.2-350 ZDX3.2-400

　　ZDX6.3-200 ZDX6.3-250 ZDX6.3-300 ZDX6.3-350 ZDX6.3-400

　　结构特征:

　　叶轮：加大流量设计，效率高，汽蚀余量低。

　　叶轮布置：叶轮背对背布置，前后用连通管连接，偶数级时轴向力在理论上为零，奇数级时后末级叶轮开有平衡孔来平衡最后一级叶轮产生的轴向力，无普通多级泵平衡机构带来的麻烦，导叶结构不产生径向力。

　　滑动轴承：设置在背对背叶轮的中部，采用YG6/YG6的硬质合金，有压介

　　质自润滑及支撑，整个轴系共有三点支撑，安全可靠。

　　泵盖设计有水冷却腔，以使用于高温介质的输送。

　　轴承支架部件系借用国外通用结构，刚性好，并设计有散热片，高温介质输送时可以装配水冷波纹管，轴承采用成对安装的角接触球轴承及圆柱滚柱轴承组合结构，并用稀油润滑，配置恒位油杯。

　　泵的动密封可以安装单端面、串联、双端面三种不同形式的集装式机械密封，与辅助密封系统相结合可以满足各种使用要求，而且仅有一个密封点，克服了普通不锈钢自吸泵有两个密封点的弊端。

　　泵为端进顶出式底脚支撑结构，材质一般为304、304L、316、316L。
