一.概述

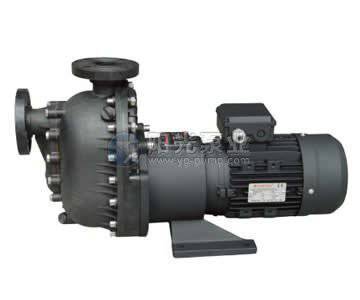

　　自吸式磁力泵为地坑立式外筒型多级导叶自吸式磁力泵。水自吸式磁力泵本体通过压水接管用螺栓与吐出弯管相连接，安装在带有安装底板的外筒体内。自吸式磁力泵的结构大致分为外简体部件、筒内壳体部件、转子部件和轴封部件等。转子部件由导轴承径向支承，轴承用自身输送介质润滑。轴封有填料密封和机械密封两种形式。凝结水自吸式磁力泵的轴向推力由电机承受，也可以由凝结水自吸式磁力泵本体承受。凝结水自吸式磁力泵出厂时分为两大部分：外简体和带吐出弯管的内壳部件。

　　二. 简体部件

　　它由兼有电机支座的吐出弯管和兼有安装底板、吸入口的外筒体等构成。吐出弯管装有填料函体及轴封装置，下端与筒内壳体部件连接并起悬吊作用。 内壳体部件：内壳体部件通过螺栓紧固在吐出弯管下端，它由压水接管、吐出段、中段、导叶、盖板、自吸式磁力泵体、吸入喇叭口等构成。密封环、导叶套、衬套等零件装在中段、导叶及其他壳体的相关部位。

　　三.转子部件

　　1.电机承受自吸式磁力泵的轴向推力 电机承受自吸式磁力泵的轴向推力，电机轴与自吸式磁力泵轴通过刚性联轴器连接。转子部件的轴向高度通过自吸式磁力泵联轴器和电机联轴器之间的调整螺母进行上下调节，使叶轮出口与导叶、自吸式磁力泵体等的流道中心相一致。叶轮、轴套等通过键、轴套螺母及锁紧螺母等固定在轴上。

　　2.水自吸式磁力泵本体承受自吸式磁力泵的轴向推力水自吸式磁力泵本体承受自吸式磁力泵的轴向推力，电机轴与自吸式磁力泵轴通过弹性联轴器连接。转子部件的轴向高度通过推力轴承部件上的调整螺母进行上下调节，使叶轮出口与导叶、自吸式磁力泵体等的流道中心相一致。叶轮、轴套等通过键、轴套螺母及锁紧螺母等固定在轴上。

　　四.轴封部件

　　轴封装置位于填料函体内,有填料密封和机械密封两种形式。为保持自吸式磁力泵内的真空状态,通过0.1～0.2MPa压力水进行轴封或冲洗.平衡管：平衡管从吐出弯管的下部引出并与冷凝器顶部相连,它是将外筒体内的空气排至冷凝器,从而平衡外筒体与冷凝器之间的真空度,稳定水自吸式磁力泵的吸入条件,保证水自吸式磁力泵的运行一陛能。
