齿轮泵是用两个齿轮互啮转动来工作，对介质要求不高。一般的压力在6MPa以下，流量较大。 齿轮油泵在泵体中装有一对回转齿轮，一个主动，一个被动，依靠两齿轮的相互啮合，把泵内的整个工作腔分两个独立的部分。A为吸入腔，B为排出腔。齿轮油泵在运转时主动齿轮带动被动齿轮旋转，当齿轮从啮合到脱开时在吸入侧(A)就形成局部真空，液体被吸入。被吸入的液体充满齿轮的各个齿谷而带到排出侧(B)，齿轮进入啮合时液体被挤出，形成高压液体并经泵排出口排出泵外。

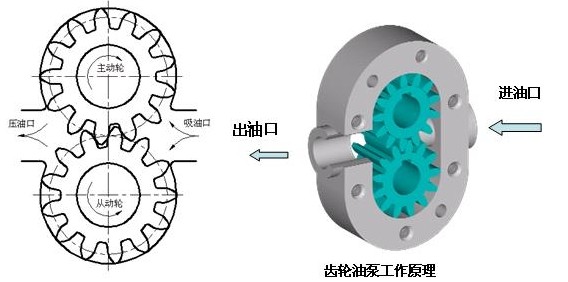

　　齿轮油泵结构原理图

　　齿轮油泵布置要求

　　1、对于露天或半露天布置的齿轮油泵，一般使泵与原动机的轴线和管廊轴线垂直齿轮油泵。

　　2.对于室内布置的泵，当其输送液体温度高于自然点或输送液体为液体烃时，应与其它泵分别布置杂各自的房间内，并用防火墙隔开。泵布置在室内时，一般不考虑机动检修车辆的通行要求。

　　泵端或泵侧与墙之间净距不宜小于1.2～1.5m，两排泵之间净距不应小于2m。蒸汽往复齿轮油泵动力侧和泵侧应留有抽出活塞和拉杆的位置。

　　立式泵布置在管廊下方或框架下方时，其上方应留出泵体安装和检修所需的空间。

　　各种离心泵维修检查所需空间。管道布置时，齿轮油泵两侧至少要留出一侧做维修用。
