多级离心泵轴向力平衡方法有哪几种?
来源:www.yg-pump.com 发布时间:2013-06-11 10:17

  (1)平衡鼓法这是一种径向间隙液压平衡装置,它装在最后一级叶轮和平衡室之间,和泵轴一起旋转的称为平衡鼓轮,静止部分称为平衡鼓轮头。用一根管线平衡室与泵进口连通,这样平衡室内的压力就等于进口连通管线中损失压力之和。

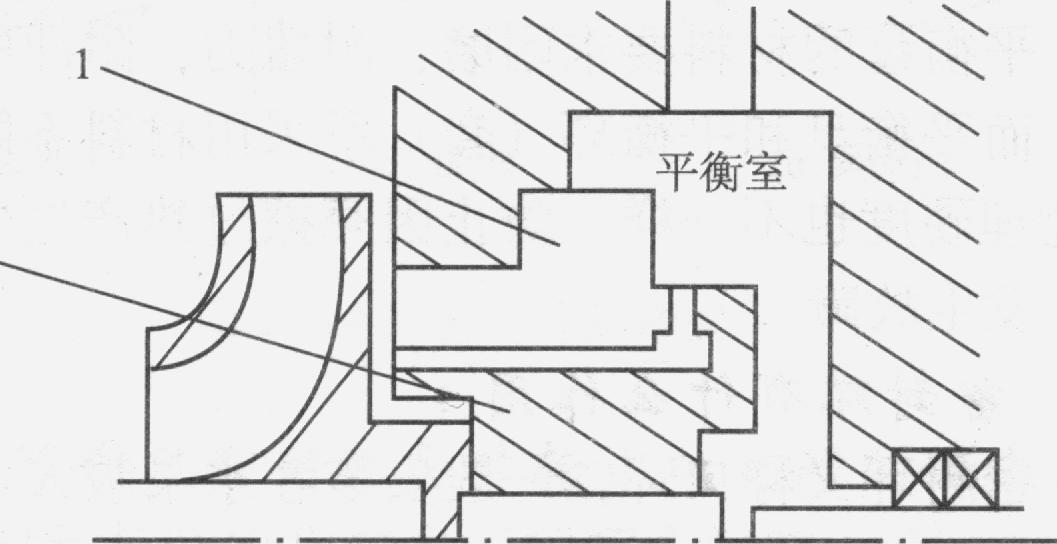

                                                                                                                                       平衡鼓法

  平衡原理:平衡鼓轮前面是最后一级叶轮的后泵腔,其压力接近于泵的排出压力,因而平衡鼓两个端面之间有一个很大的压力差,能够把平衡鼓轮向后推,从而带动整个转子向后移动。如果我们设法使这个推力和离心泵的轴向力相等,就能够达到平衡轴向力的目的。

  (2)平衡盘法(下图):平衡盘是一种轴向间隙液压平衡装置。装在最后一级叶轮与平衡室之间,和轴一起转动的称为平衡盘,静止不动的称为平衡环(套)。

  平衡原理:从叶轮出来的一部分液体经过平衡盘与平衡环之间的轴向间隙漏入平衡室,再用管路把平衡室与泵吸入口连通,这时平衡盘背面所受的压力是平衡室压力。平衡盘正面最小直径上受到的压力是泵的吐出压力,而在周界上是平衡室压力。只要选择好平衡盘的内、外直径尺寸,就可以使平衡盘正面与背面的压力差和泵的轴向力相等,从而达到平衡的目的。

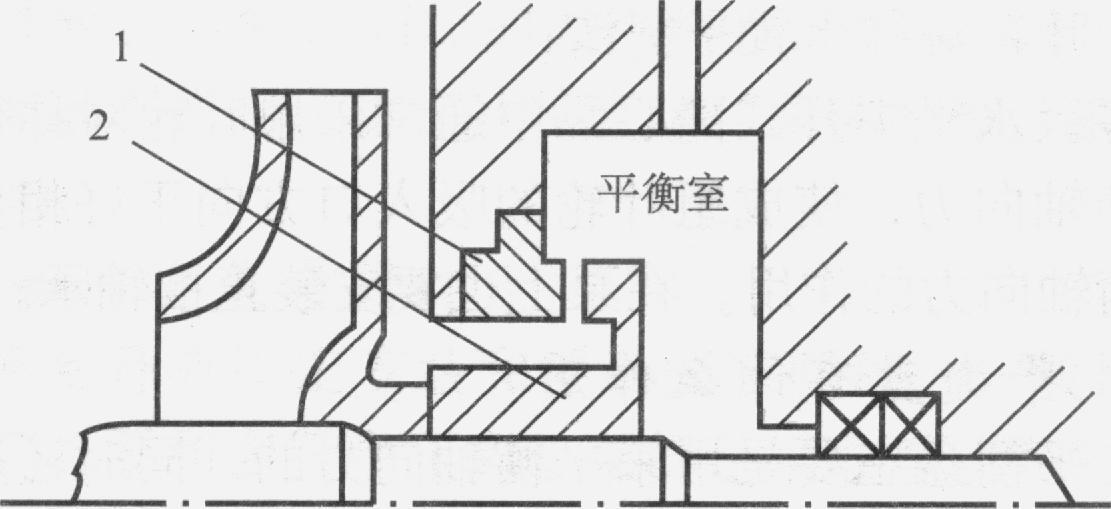

                                                                                                                                                      平衡盘法

  假如泵的轴向力增加,这额外的压力就会把泵的转子推向吸入口侧,从而使平衡盘和平衡环之间的端面间隙减小。此时通过这个间隙的漏失量将减少,平衡室压力下降,这时平衡盘前后的压力差增加,将转子向吐出口方向推,直到与轴向力平衡为止。反之,如果泵的轴向力减小,就会造成平衡盘与平衡环之间的轴向间隙增大,漏失量增加,平衡压力增高,直到又获得新的平衡为止。

  (3)平衡盘与平衡鼓组合法(下图):平衡盘与平衡鼓组合实际上是一种径向、轴向液压平衡装置。高压多级离心泵普遍采用此法,平衡效果好,组合法的平衡原理与上述两法相同。

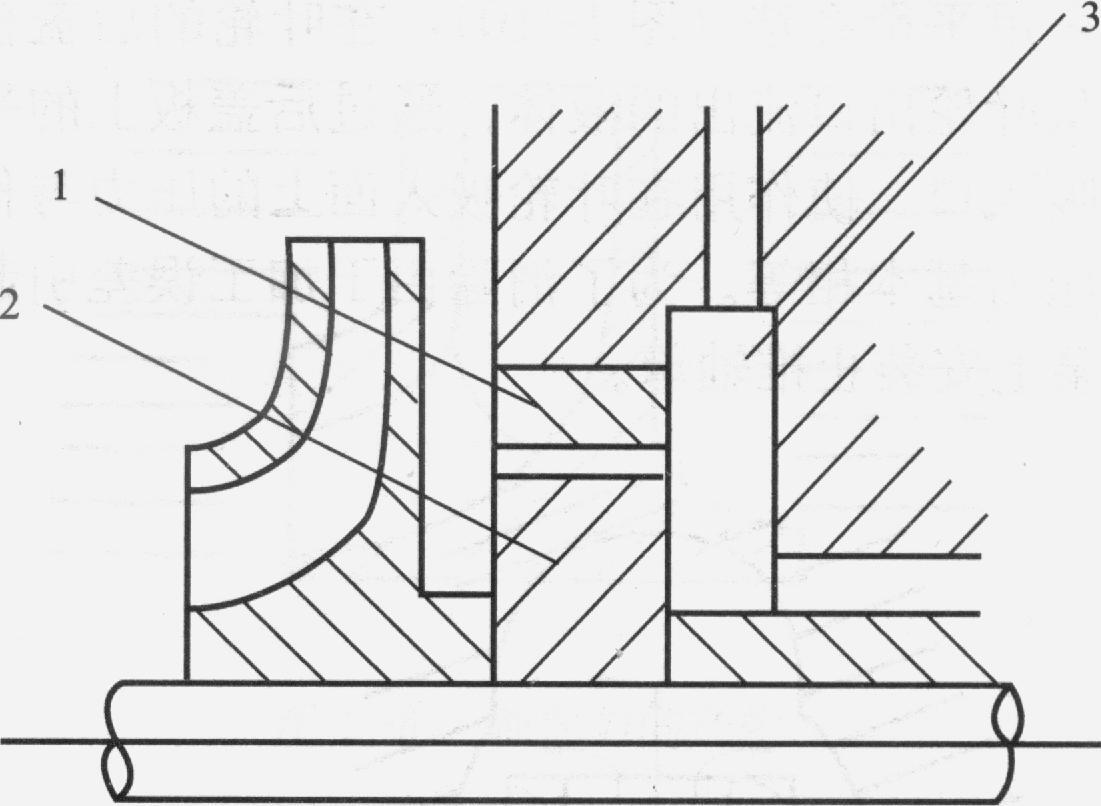

                                                                                                                             平衡盘与平衡鼓组合法

  (4)叶轮对称布置平衡法:

  在多级水平中开式离心泵中通常采用叶轮对称布置平衡法来平衡轴向力,使成组叶轮的吸人口方向正好相反,从而起到平衡轴向力的作用。在泵上也要安装止推轴承。
