水泵的变速运行是根据管网中用水量逐时的变化,改变水泵的运行转速,从而改变

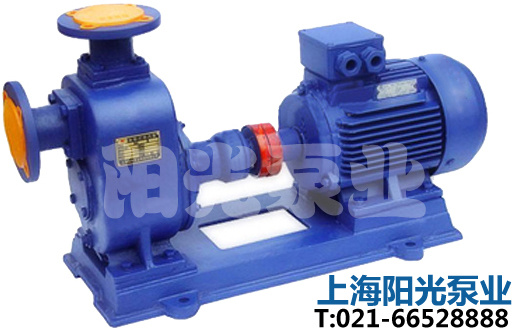

自控自吸泵水泵的曲线,使水泵的工况点发生改变,在满足管网供水压力的情况下,使水泵高效运行,达到减少电能消耗的目的。但是安装变速设备要根据泵站的实际情况进行技术经济比较,选择适宜的变速设备、确定水泵的变速范围和变速值。
(一)取水泵站变速运行
由水源地向净水厂输送原水,中途又未设调节水库时,取水泵站为了配合水厂送水泵站对外供水量变化的需要,应采用变速技术来控制水泵的转速,使水泵的流量适应送水泵站对外供水量的变化,以保持净水构筑物中水位变幅在要求的范围内。采用变速技术可避免取水泵站中机组的频繁开停给运行管理带来的不便,同时使水泵保持较高的运行效率。
另外,取水泵站中水泵扬程的选择是在满足水源水位最低时仍能将原水输送到净水构筑物。而水源的最低水位是历史上曾出现过的最低水位,而取水泵站运行时的水位,随时都在发生变化,且一年内水的变化幅度较大。使得水泵实际工作时的扬程绝大多数时间小于水泵的额定扬程,造成水泵在较低的效率下运行,甚至有时在高效段以外的范围运行,致使水泵运行能耗大,运行不经济。采用变速技术根据水源水位的变化情况,在满足取水流量要求的前提下,改变水泵的运行转速,使水泵高效运行,达到节能的目的。
(二)送水泵站变速运行
向城镇管网供水的送水泵站,一般都配置有多台不同或相同型号的机组并联运行,以适应用户用水量的变化。并联运4时不同台数的

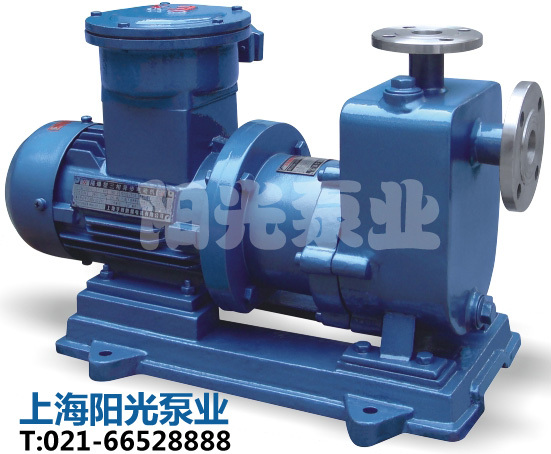

无密封自吸泵水泵组合有不同的组合特性曲线,它们是向流量增大的方向扩展的特性曲线。水泵的工况点就是这些组合特性曲线与管道系统特性曲线的交点,全部水泵的组合特性曲线与管道系统特性曲线的交点恰好满足最大流量,且扬程正好是各台水泵的额定扬程时,这时水泵运行的效率最高。当用户的用水量减少时,参加并联运行的水泵减少,这时水泵的工况点在另一组合特性曲线上,此时泵站的出水流量减少,工作扬程也随之降低。因此,用户用水量减少时,水泵的工作扬程低于额定扬程,此时可能使水泵的工况点移出水泵的高效段,而进人低效段。当管道的水头损失值占水泵工作总扬程的比例较大时,这种低效运行尤为显著。例如某水厂送水泵站中装有额定扬程51m的同型号水泵5台,当两台水泵参加运行时,水泵的扬程仅为35m,机组运行的效率只有60%,如采用变速运行,在满足用户用水量要求的前提下,提高机组的运行效率。
