1.机组的布置
水泵机组的平面布置形式,可直接影响水泵间面积的大小,同时也影响到机组的安装、检修、运行管理及运行的可靠性。

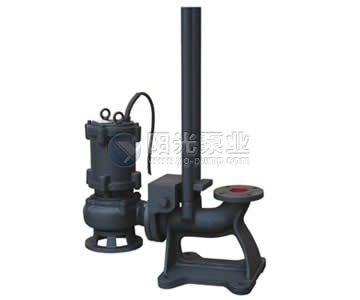

潜水排污泵泵站中机组一般不超过3~4台,而且污水泵均为轴向进水,一侧出水,故常采用平行的布置形式。
主机组的布置和通道的宽度应满足机电设备安装、运行、检修和操作的要求,并应符合下列规定。
水泵机组基础间的净距不宜小于1.0m。
机组凸出部分与墙壁的净距不宜小于1.2m。
主要通道宽度不宜小于1.5m。
2.管道的布置
每台水泵应设置单独的吸水管道,这样不仅改善了水力条件,而且可减少杂物堵塞管道的可能。由于污水中含有大量杂质,底阀易被堵塞,对于非自灌式水泵,应利用真空泵或水射器充水启动,不允许在吸水管道进口处设置底阀,吸水管道进口应设置吸水喇叭口。污水泵自灌式工作时,吸水管道上必须装闸门,以便检修水泵。
吸水管道的流速一般采用0.7~1.5m/s,以免管内产生沉积。压水管道的流速一般采用0.8~2.5m/s,当两台或两台以上水泵合用一条压水管道而仅一台水泵工作时,其流速不得小于0.8m/s,以免管内产生沉积。各台水泵的压水管道接人压水干管(或连接管)时,不得自干管底部接入,以免水泵停止运行时,该水泵的压水管道造成杂物的淤积。为便于水泵的调度运行及水泵的检修,每台水泵的压水管道上均应设置闸阀。污水泵的压水管道上一般不装止回阀。为便于管道的施工,管道穿过墙壁时,应设穿墙管。在无地下水的情况下,亦可预留孔洞,管道安装后再将周围封严。为便于管件的拆卸,安装在水泵和水泵压水管道(或出水闸阀)与穿墙管之间应设活接头。
3.管道敷设
泵房内的管道一般采用明装的敷设方式,安装于接近泵房底板的管道应设支墩,并设跨越设施(铁制、木制或混凝土阶梯)。吸水管道常敷设于地面上,由于泵房埋深较大,压水管道多采用架空安装,通常沿墙架设在托架上,在管道转弯处应设支墩或拉杆。管道架空安装时,管道底部距地面不应小于2.0m,并不得跨越水泵、电气设备或阻碍交通。平行敷设的管道,其净距不小于0.4m。
