泵站设计资料
1.基本资料
基本资料对泵站设计具有决定性和约束性。它不以设计者的意图和主观愿望任意变动,是设计的主要依据。一般包括:
(1)泵站设计任务书。
资料,一般可分为基本资料和参考资料。

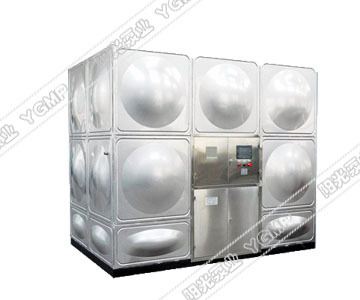

规划、水利、卫生、供电、航运、环保等部门同意在一定地点修建
智能箱式泵站的正式许可文件。
气象资料:建站地区的最低、最高气温,采暖设计温度,最大冻土层厚度。
地质资料:建站地区站址处地基土类型、地基容许承载力,抗震设计裂度资料。
水文与水文地质资料:水源水位及水位变幅资料,水的含沙量等。地下水的流向,地下水位埋深、水质资料及对建筑物的腐蚀性等。
站址所在地区一定比例的地形图。
用户要求的用水量、水压资料。
电源位置、可靠程度、电压及电价等。
与泵站有关的构筑物位置、设计资料与有关高程。
泵产品样本、电动机和电气产品目录。
管材及管道附件的产品目录。
工程概(预)算定额及当地有关取费标准。
对于改建、扩建工程,应有原构筑物的设计资料、竣工图或实测资料。
2.参考资料
参考资料仅供设计参考,不能作为设计的依据。一般包括:
建站地区已建泵站的运行管理情况,水泵类型,机组台数和设备性能,曾经发生的事故及其原因和处理的方法;建站日期,建筑物规模和结构形式;冬季采暖和夏季通风情况;电源情况等。建站地区现有泵站的设计资料和竣工图。建站地区已建泵站的施工方法和经验。其他有关参考资料。
泵站工艺设计的方法步骤
确定给水泵站的设计流量和扬程。初选水泵和电动机。初选水泵包括选择水泵的型号,工作泵和备用泵台数。初选水泵时,由于吸水、压水管道还没有布置,管道的直径、长度及附件均未知。因此,泵站内的水头损失无法计算,水泵的总扬程也无法确定,这时只能先假定泵站内管道的水头损失。一般在初选水泵时,可假定泵站内管道的水头损失为2.0m左右。根据所选水泵的轴功率、转速选配电动机。如果机组由水泵厂成套供应,则不必另选。布置机组和管道并确定吸水、压水管道的直径和附件。
设计机组的基础。根据初选的水泵和电动机,査水泵和电动机产品样本,即可查得机组的安装尺寸(或机组底座的尺寸)和总重量,据此可确定出基础的平面尺寸和高度。
校核所选水泵和电动机。根据吸水井(池)中的最低水位及吸水管道的情况计算水泵的安装高程。根据管道的布置情况计算泵站范围内管道的总水头损失,然后计算泵站的总扬程。如果发现初选水茱不合适,则需另选水泵,或采取车削叶轮、调节水泵转速等措施,选出合适的水泵,根据所选水泵,再选电动机。
选择并布置泵站中的附属设备。
确定泵房的平面尺寸和高度。
泵房总平面布置。包括变压器室、配电间、
深井泵潜水泵间、值班室、检修间等。布置的原则是:运行管理方便,安全可靠,便于设备的检修和运输,尽量减少建筑面积,降低工程投资,并且今后有扩建的余地。
检修间一般布置在便于设备运输的一端,并在检修间的外墙上开有能使载重汽车车厢进出的大门。
变配电设备一般布置于泵房的另一端,有时将低压配电设备布置于泵房一侧。对于安装立式泵的泵房,配电设备一般布置于上层。
控制设备一般布置于机组附近,当机组台数较少时,也可集中布置在控制室内。
控制室和水泵间应能通视,否则应分别安装仪表和控制装置,当发生故障时,在两个房间内,均能及时切断电源。
变压器发生故障时,易引起火灾或爆炸。因此,应将变压器设置于单独的房间内,并位于泵房的尽端。
值班室与水泵间及配电室应相通,便于通行,且一定靠近水泵间,并能注视到所有机组。
审校、会签。出图、编制预算。
