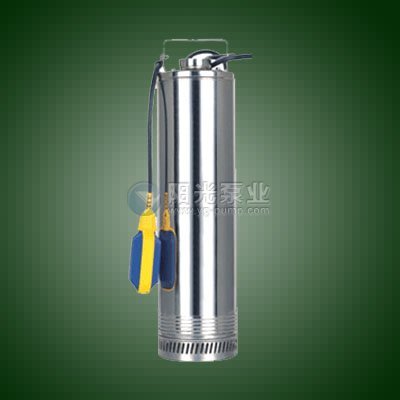

案例三:某DQS不锈钢多级潜水泵站,DQS
不锈钢多级潜水泵的理论排量为300m3/h,电流195A,三保后需试运投产,当启动电动机发现电流下降很快,且噪声很大,出口管线抖动,试诊断该泵启动电流下降过快的原因并进行处理。
一、诊断过程
(1)打开泵的进口和放空阀门,如液体满管流出,说明来水正常;
(2)检查泵的过滤器,如没有发现堵塞现象,泵的单流阀也灵活好用,排除憋压产生的抖动及噪声,说明该泵的管路系统畅通;
(3)观察大罐水位,如仪表显示正常,说明液位水量充足。
二、诊断结果
由于大罐的出口阀门锈蚀结垢严重,阀门虽然打开过,但实际阀门出口管线直径变小,启泵后导致了泵的供水量不足,电流下降过快。
三、原因分析
离心泵在正常工作中,它的电流、压力、流量变化波动很小,且运行平稳,声音正常,丽该泵由于大罐连通阀门孔径变小,造成了全开到位的假象。当要准备启泵时,在倒流程的过程中,泵的进、出口都能正常排空放水,仪表来水压力显示正常,刚启泵时也能憋起压力,单从外部观察很难找出原因,误以为出口阀门或单流阀未打开憋压,造成管线抖动,平衡管发热。停285m3/h间,经过检查,当再次启泵时,观察进口流量计从285m3/h讹迅速下降到30m3/h,憋不起出口压力,由此推于供水阀门孔径变小,造成来水不足,才导致了该泵的平衡盘发热,电流下降过快,管线抖动等现象。
四、处理措施
(1)认真观察泵的性能数据变化,主消除隐患;
(2)更换新的阀门,恢复正常生产,保证安全运行。
