YG型管道油泵结构材料图
来源：www.yg-pump.com  发布时间：2013-05-09 11:08
YG型防爆管道油泵设计制造符合美国石油学会API610（一般炼厂用离心泵标准）和GB3215-82《炼厂化工及石油化工流程用离心泵通用技术条件》的有关规定。
1、可以不建泵房，在室外工作。
2、 进出口法兰在同一中心线上，可直接安装管路上，立式结构，机泵一体，占地面积小，安装十分方便。
3、 采用优质机械密封，毫无泄漏，有效的减少了泵房的油气含量，心头了工作环境提高了泵房工作的安全可靠性。
4、 选用防爆等级为DIIBT4的EX防爆电动机。材质：铸铁、不锈钢。

YG立式管道油泵产品特性

1、泵为立式结构，进出口口径相同，且位于同一中心线上，可象阀门一样安装于管路之中，外形紧凑美观、占地面积小、建筑投入低，如加上防护罩则可置于户外使用。
2、叶轮直接安在电机的加长轴上，轴向尺寸短，结构紧凑，泵与电机轴承配置合理，能有效地平衡泵运转产生的径向和轴向负荷，从而保证了泵的运行平稳，振动噪音很低。
3、轴封采用机械密封或机械密封组合，采用进口钛合金密封环、中型耐高温机械密封和采用硬质合金材质、耐磨密封，能有效地增长机械密封的使用寿命。
4、安装检修方便，无需拆动管路系统，只要卸下泵联体座螺母即可抽出全部转子部件。
5、可根据使用要求即流量和扬程的需要采用泵的串、并联运行方式。
6、可根据管路布置的要求采用泵的竖式和横式安装。

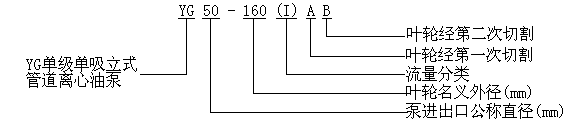

YG管道泵型号意义

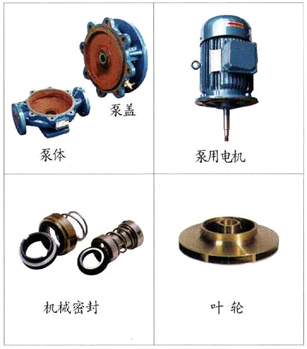

管道离心泵结构材料图



立式管道油泵结构图



YG防爆离心油泵
型 号 流 量Q 扬程
m		 效率
%		 转速
r/min		 电机功率
KW		 允许汽蚀余量
m
m3/h l/s
15-80 1.5 0.42 8 34 2800 0.18 2.3
YG20-110 2.5 0.69 15 34 2800 0.37 2.3
YG20-160 2.5 0.69 32 25 2900 0.75 2.3
YG25-110 4 1.11 15 42 2900 0.55 2.3
YG25-125 4 1.11 20 36 2900 0.75 2.3
YG25-125A 3.6 1.0 16 35 2900 0.55 2.3
YG25-160 4 1.11 32 32 2900 1.5 2.3
YG25-160A 3.7 1.03 28 31 2900 1.1 2.3
YG32-100 4.5 12.5 12.5 44 2900 0.55 2.3
YG32-100（I） 6.3 1.75 12.5 54 2900 0.75 2.3
YG32-125 5 1.39 20 44 2900 0.75 2.3
YG32-125A 4.5 1.25 16 43 2900 0.55 2.3
YG32-160 6.5 5 32 44 2900 1.5 2.3
YG32-160A 4 1.1 25 34 2900 1.1 2.0
YG32-160（I） 6.3 1.75 32 40 2900 2.2 2.0
YG32-200 4.5 12.5 50 32 2900 3 2.0
YG32-200（I） 6.3 1.75 50 33 2900 4 2.0
YG32-200A 4 1.11 44 40 2900 2.2 2.0
YG40-100 6.3 1.75 12.5 54 2900 0.55 2.3
YG40100A 5.6 1.56 10 52 2900 0.37 2.3
YG40-125 6.3 1.75 20 46 2900 1.1 2.3
YG40-125A 5.6 1.56 16 45 2900 0.75 2.3
YG40-160 6.3 1.75 32 40 2900 2.2 2.3
YG40-160A 5.9 1.64 28 39 2900 1.5 2.3
YG40-160B 5.5 1.53 24 38 2900 1.1 2.3
YG40-200 6.3 1.75 50 33 2900 4 2.3
YG40-200A 5.9 1.64 44 31 2900 3 2.3
YG40-200B 5.3 1.47 36 29 2900 2.2 2.3
YG40-250 6.3 1.75 80 28 2900 7.5 2.3
YG40-250A 5.9 1.64 70 28 2900 5.5 2.3
YG40-250B 5.5 1.53 60 27 2900 4 2.3
YG40-100（I） 12.5 3.47 12.5 62 2900 1.1 2.3
YG40-100（I）A 11 3.05 10 60 2900 0.75 2.3
YG40-125（I） 12.5 3.47 20 58 2900 1.5 2.3
YG40-125（I）A 11 3.05 16 57 2900 1.1 2.3
YG40-160（I） 12.5 3.47 32 52 2900 3 2.3
YG40-160（I）A 11.7 3.25 28 51 2900 2.2 2.3
YG40-160（I）B 10.4 2.89 22 50 2900 1.5 2.3
YG40-200（I） 12.5 3.47 50 46 2900 5.5 2.3
YG40-200（I）A 11.7 3.25 44 45 2900 4 2.3
YG40-200（I）B 10.6 2.94 36 44 2900 3 2.3
YG40-250（I） 12.5 3.47 80 38 2900 11 2.3
YG40-250（I）A 11.6 3.22 70 38 2900 7.5 2.3
YG40-250（I）B 10.8 3.0 60 37 2900 7.5 2.3
YG40-250（I）C 10.0 2.78 52 36 2900 5.5 2.3
YG50-100 12.5 3.47 12.5 62 2900 1.1 2.3
YG50-100A 11 3.05 10 60 2900 0.75 2.3
YG50-125 12.5 3.47 20 58 2900 1.5 2.3











型 号 流 量Q 扬程
m		 效率
%		 转速
r/min		 电机功率
KW		 允许汽蚀余量
m
m3/h l/s
YG50-125A 11 3.05 16 57 2900 1.1 2.3
YG50-160 12.5 3.47 32 52 2900 3 2.3
YG50-160A 11.7 3.25 28 51 2900 2.2 2.3
YG50-160B 10.4 2.89 22 50 2900 1.5 2.3
YG50-200 12.5 3.47 50 46 2900 5.5 2.3
YG50-200A 11.7 3.25 44 45 2900 4 2.3
YG50-200B 10.6 2.94 36 44 2900 3 2.3
YG50-250 12.5 3.47 80 38 2900 11 2.3
YG50-250A 11.6 3.22 70 38 2900 7.5 2.3
YG50-250B 10.8 3.0 60 37 2900 7.5 2.3
YG50-250C 10.0 2.78 52 36 2900 5.5 2.3
YG50-100（I） 25 6.94 12.5 69 2900 1.5 2.5
YG50-100（I）A 22.3 6.19 10 67 2900 1.1 2.5
YG50-125（I） 25 6.94 20 68 2900 3 2.5
YG50-125（I）A 22.3 6.19 16 66 2900 2.2 2.5
YG50-160（I） 25 6.94 32 63 2900 4 2.5
YG50-160（I）A 23.4 6.5 28 62 2900 4 2.5
YG50-160（I）B 21.6 6.0 24 58 2900 3 2.5
YG50-200（I） 25 6.94 50 58 2900 7.5 2.5
YG50-200（I）A 23.5 6.53 44 57 2900 7.5 2.5
YG50-200（I）B 21.8 6.06 38 55 2900 5.5 2.5
YG50-250（I） 25 6.94 80 50 2900 15 2.5
YG50-250（I）A 23.4 6.5 70 50 2900 11 2.5
YG50-250（I）B 21.6 6.0 60 49 2900 11 2.5
YG50-315（I） 25 6.94 125 40 2900 30 2.5
YG50-315（I）A 23.7 6.58 113 40 2900 22 2.5
YG50-315（I）B 22.5 6.25 101 39 2900 18.5 2.5
YG50-315（I）C 20.6 5.72 85 38 2900 15 2.5
YG65-100 25 6.94 12.5 69 2900 1.5 2.5
YG65-100A 22.3 6.19 10 67 2900 1.1 2.5
YG65-125 25 6.94 20 68 2900 3 2.5
YG65-125A 22.3 6.19 16 66 2900 2.2 2.5
YG65-160 25 6.94 32 63 2900 4 2.5
YG65-160A 23.4 6.5 28 62 2900 4 2.5
YG65-160B 21.6 6.0 24 58 2900 3 2.5
YG65-200 25 6.94 50 58 2900 7.5 2.5
YG65-200A 23.5 6.53 44 57 2900 7.5 2.5
YG65-200B 21.8 6.06 38 55 2900 5.5 2.5
YG65-250 25 6.94 80 50 2900 15 2.5
YG65-250A 23.4 6.5 70 50 2900 11 2.5
YG65-250B 21.6 6.0 60 49 2900 11 2.5
YG65-315 25 6.94 125 40 2900 30 2.5
YG65-315A 23.7 6.58 113 40 2900 22 2.5
YG65-315B 22.5 6.25 101 39 2900 18.5 2.5
YG65-315C 20.6 5.72 85 38 2900 15 2.5
YG65-100（I） 50 13.9 12.5 73 2900 3 3.0
YG65-100（I）A 44.7 12.4 10 72 2900 2.2 3.0
YG65-125（I） 50 13.9 20 72.5 2900 5.5 3.0







型 号 流 量Q 扬程
m		 效率
%		 转速
r/min		 电机功率
KW		 允许汽蚀余量
m
m3/h l/s
YG65-125（I）A 45 12.5 16 71 2900 4 3.0
YG65-160（I） 50 13.9 32 71 2900 7.5 3.0
YG65-160（I）A 46.7 13.0 28 70 2900 7.5 3.0
YG65-160（I）B 43.3 12.0 24 69 2900 5.5 3.0
YG65-200（I） 50 13.9 50 67 2900 15 3.0
YG65-200（I）A 47 13.1 44 66 2900 11 3.0
YG65-200（I）B 43.5 12.1 38 65 2900 7.5 3.0
YG65-250（I） 50 13.9 80 59 2900 22 3.0
YG65-250（I）A 46.7 13.0 70 59 2900 18.5 3.0
YG65-250（I）B 43.3 12.0 60 58 2900 15 3.0
YG65-315（I） 50 13.9 125 54 2900 37 3.0
YG65-315（I）A 46.5 12.9 110 54 2900 30 3.0
YG65-315（I）B 44.5 12.4 100 53 2900 30 3.0
YG65-315（I）C 41 11.4 85 51 2900 22 3.0
YG80-100 50 13.9 12.5 73 2900 3 3.0
YG80-100A 44.7 12.5 10 72 2900 2.2 3.0
YG80-125 50 13.9 20 72.5 2900 5.5 3.0
YG80-125A 45 12.5 16 71 2900 4 3.0
YG80-160 50 13.9 32 71 2900 7.5 3.0
YG80-160A 46.7 13.0 28 70 2900 7.5 3.0
YG80-160B 43.3 12.0 24 69 2900 5.5 3.0
YG80-200 50 13.9 50 67 2900 15 3.0
YG80-200A 47 13.1 44 66 2900 11 3.0
YG80-200B 43.5 12.1 38 65 2900 7.5 3.0
YG80-250 50 13.9 80 59 2900 22 3.0
YG80-250A 46.7 13.0 70 59 2900 18.5 3.0
YG80-250B 43.3 12.0 60 58 2900 15 3.0
YG80-315 50 13.9 125 54 2900 37 3.0
YG80-315A 46.5 12.9 110 54 2900 30 3.0
YG80-315B 44.5 12.4 100 53 2900 30 3.0
YG80-315C 41 11.4 85 51 2900 22 3.0
YG80-350 50 13.9 150 66 2900 55 3.0
YG80-350A 44.5 12.4 142 65 2900 45 3.0
YG80-350B 41 11.4 135 62 2900 37 3.0
YG80-100（I） 100 27.8 12.5 76 2900 5.5 4.5
YG80-100（I）A 89 24.7 10 74 2900 4 4.5
YG80-125（I） 100 27.8 20 76 2900 11 4.5
YG80-125（I）A 89 24.7 16 74 2900 7.5 4.5
YG80-160（I） 100 27.8 32 76 2900 15 4.5
YG80-160（I）A 93.5 26.0 28 74 2900 11 4.5
YG80-160（I）B 86.6 24.1 24 72 2900 11 4.5
YG80-200（I） 100 27.8 50 74 2900 2 4.5
YG80-200（I）A 93.5 26.0 44 73 2900 18.5 4.5
YG80-200（I）B 87 24.2 38 71 2900 15 4.5
YG80-250（I） 100 27.8 80 69 2900 37 4.5
YG80-250（I）A 93.5 26.0 70 68 2900 30 4.5
YG80-250（I）B 87 24.2 60 66 2900 30 4.5
YG80-315（I） 100 27.8 125 66 2900 75 4.5











型 号 流 量Q 扬程
m		 效率
%		 转速
r/min		 电机功率
KW		 允许汽蚀余量
m
m3/h l/s
YG80-315（I）A 95 26.4 113 66 2900 55 4.0
YG80-315（I）B 90 25 101 65 2900 45 4.0
YG80-315（I）C 82 22.8 85 63 2900 37 4.0
YG100-100 100 27.8 12.5 76 2900 5.5 4.5
YG100-100A 89 47 10 74 2900 4 4.5
YG100-125 100 27.8 20 76 2900 11 4.5
YG100-125A 89 24.7 16 74 2900 7.5 4.5
YG100-160 100 27.8 32 76 2900 15 4.5
YG100-160A 93.5 26.0 28 74 2900 11 4.5
YG100-160B 86.6 24.1 24 72 2900 11 4.5
YG100-200 100 27.8 50 74 2900 22 4.0
YG100-200A 93.5 26.0 44 73 2900 18.5 4.0
YG100-200B 87 24.2 38 71 2900 15 4.0
YG100-250 100 27.8 80 69 2900 37 4.0
YG100-250A 93.5 26.0 70 68 2900 30 4.0
YG100-250B 87 24.2 60 66 2900 30 4.0
YG100-315 100 27.8 125 66 2900 75 4.0
YG100-315A 95 26.4 113 66 2900 55 4.0
YG100-315B 90 25 101 65 2900 45 4.0
YG100-315C 82 22.8 85 63 2900 37 4.0
YG100-100（I） 160 44.4 12.5 73 2900 11 4.5
YG100-125（I） 160 44.4 20 74 2900 15 4.5
YG100-125（I）A 140 39 17 72 2900 11 4.5
YG100-160（I） 160 44.4 32 32 2900 22 5.6
YG100-160（I）A 140 39 28 28 2900 18.5 5.0
YG100-200（I） 100 44.4 50 50 2900 37 5.2
YG100-200（I）A 140 39 45 45 2900 30 4.5
YG100-200（I）B 100 27.8 40 40 2900 22 4.5
YG100-250（I） 160 44.4 80 80 2900 55 4.8
YG100-250（I）A 39 72 72 2900 45 4.5
YG100-250（I）B 100 27.8 65 65 2900 37 4.5
YG100-350 100 27.8 150 150 2900 90 4.0
YG100-350A 87 24.2 142 142 2900 75 4.0
YG100-350B 82 22.8 135 135 2900 55 4.0
YG125-100 160 44.4 12.5 12.5 2900 11 4.0
YG125-100A 143 39.7 10 10 2900 7.5 4.0
YG125-125 160 44.4 20 20 2900 15 4.0
YG125-125A 143 39.7 16 16 2900 11 4.0
YG125-160 160 44.4 32 32 2900 22 4.0
YG125-160A 150 41.7 28 28 2900 18.5 4.0
YG125-160B 138 38.3 24 24 2900 15 4.0
YG125-200 160 44.4 50 50 2900 37 5.5
YG125-200A 150 41.7 44 44 2900 30 5.5
YG125-200B 138 38.3 37.5 37.5 2900 22 5.5
YG125-250 160 44.4 80 80 2900 55 5.0
YG125-250A 150 41.7 70 70 2900 45 5.5
