全自动变频调速供水设备工作原理：



全自动变频调速供水设备通过安装在出水总管上的压力传感器将压力信号转换成电信号，传输至PID调节器进行运算处理，同时与设定的压力值不断进行比较，其输出信号至变频器进行VVVF控制，自动调节变频器的输出功率，进而调整水泵的转速。当用水量增加时，水泵运行速度加快，当用水量减少时，水泵速度减慢，并通过可编程控制器自动控制多泵循环，自动加减泵，先加后减，先减后加。通过改变供水组水泵的转速和台数，将管网中的水压恒稳于预先设定的压力值，使设备供水量与用户管网不断变化的用水量保持一致，达到恒压变量供水的目的。

    设备首先启动一台主泵运行，当供水压力达到设定值而且水泵供水量与用户用水量达到平衡时，水泵电机稳定在某一转速。

    当用水量增加时，水泵将加速至另一稳定转速，当用水量继续增加而且变频器输出功率达到50HZ（即电机转速达到最大转速）时，系统有两种方式：

    ①系统只有两台主泵和一台附属小泵，此时系统启动辅泵投入工频运行，主泵继续变频运行，当用水量减少时，变频泵频率下降到设定频率下限时，系统自动关闭工频泵，当用水量接近为零时，主泵自动进入休眠，由小泵维持系统压力，当用水量增加时，系统自动唤醒主泵。

    ②系统主泵台数在三台及三台以上，此时系统将变频泵切换到工频运行，变频器切换到下一台泵运行，每当变频泵达到最大转速时，都将发生上述切换。当用水量减少时，变频泵频率下降到设定频率下限时，系统按先加先减的顺序，逐台关闭工频泵，直到剩下一台泵变频运行。如系统带有小泵或气压罐，主泵可以休眠，由小泵或气压罐维持系统压力。

■ 设备应用

    1、高层建筑、城镇居民小区、企事业单位等生活用水。

    2、各类工业用水。

    3、各类自来水厂、污水处理厂、机场、喷排灌站。

    4、旧有供水系统改造更新。

    5、环保水处理、渗透分析系统、生产线加工系统。

    6、工业锅炉稳压补水系统、热水供应系统。

■ 设备特点

    1、结构紧凑，体积小，占地少，无须建造高位水箱或水塔，投资省，安装快，便于集中管理。

    2、采用进口变频器及相关元器件，设计合理，操作简便，全自动运行无人值守。

    3、自由设定压力，按实际用水量来调节水泵转速，使全自动变频供水设备始终处于高效运转状态。

    4、由变频器软启停水泵，使电网和管网免受冲击；无水锤现象，减低设备运行噪音，延长使用寿命。

全自动变频供水设备是将交流变频调速技术、可编程控制技术应用于水泵自动控制设备之中，与电机泵组相结合的一体化供水设备。成套设备由原装进口变频器、工业级可编程控制器、PID调节器、压力传感器和泵组组成闭环调节控制系统。

    全自动变频供水设备根据管网瞬时压力变化，自动调节某台水泵电机的转速和水泵投入退出的台数，满足用户恒压变量供水的需要，使供水管网末端压力保持恒定，使得整个供水系统始终保持高效节能的最佳状态。

■ 设备组成

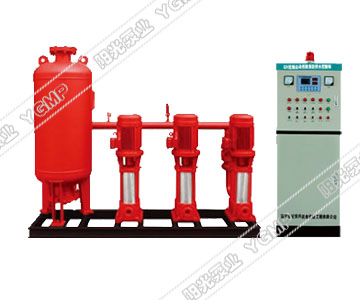

    全自动变频调速供水设备主要有：变频控制柜、气压罐、水泵三部分组成。

    变频控制柜：主要由交流变频调速器,可编程控制器（可选）,数字PID调节器、外围操作、电路保护、压力传感器、缺水保护作用等构成。

    气压罐：大流量供水时，由水泵加压供水，气压罐蓄能；在小流量或零流量供水时，水泵停机气压罐将储存在罐内的水压输入管网，应付少量供水及正常的管网泄漏。

    水泵组：由立式单级离心泵、立式多级离心泵、以槽钢焊制的钢制基础和管路构成，一般由2-3台同一型号的水泵组成，主、备泵互为备用，以防备用泵长期不用锈死。
