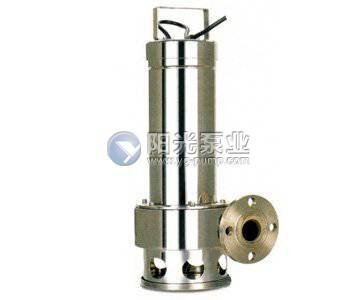

不锈钢潜水泵有哪些结构组成?
来源:www.yg-pump.com 发布时间:2015-03-12 09:53
      不锈钢潜水泵为多级分段式,其吸入口于进水段上,吐出口在出水上垂直向上,其扬程可根据使用需要而增减水泵级数。水泵装配良好于否,对性能影响关系很大,尤其是各个叶轮的出口与导翼的进出中心,其中稍有偏差即将使水泵的流量减少,扬程降低效率差,故在检修后装配时务必注意。

      不锈钢潜水泵的主要零件有:进水段、出水段、叶轮、导翼档板、出水段导翼、轴、密封环、平衡盘、轴套、尾盖及轴承体。

      进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为铸铁制成,共同形成泵的工作室。

      叶轮为优质铸铁制成,内有叶片,液体沿轴向单侧进入,由于叶轮前后受压不等,必然存在轴向力,此轴向力由平衡盘来承担,叶轮制造时经静平衡试验。
      轴为优质碳素钢制成,中间装有叶轮,用键、轴套及轴套螺母固定在轴上。轴的一端装联轴器部件,与电机直接连接。

      密封环为铸铁制成,防止水泵高压水漏回进水部分,分别固定在进水段与中段之上,为易损件,磨损后可用更换。

      平衡环为铸铁制成,固定在出水段上,它与平衡盘共同组成平衡装置。

      平衡盘为耐磨铸铁制成,位于填料室处,作固定叶轮和保护泵轴入用,为易损件,磨损后可用备件更换。

      轴承是单列向心球轴承,采用钙基润滑脂润滑。

      填料起密封作用,防止空气进入和大量液体漏出,填料密封由进水段和尾盖上的填料室,填料压盖,填料环及填料等组成,少量高压水流入填料室中起水封作用。填料的松紧程度必须适当,不可太紧亦不可太松,以液体能一滴一滴的渗出为准。如果填料太紧,轴套容易发热,同时耗费功率。填料太松,由于液体流失要降低水泵效率。
