1　结构型式

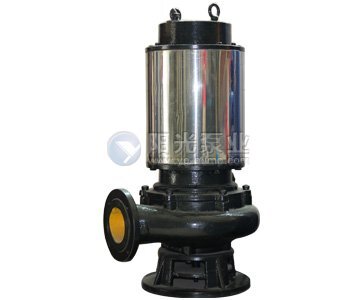

　　结合普通自动搅匀排污泵机泵一体及自吸泵自吸机理，在考虑了腐蚀性情况后，设计了如图1所示的外混式化工自吸自动搅匀排污泵。设计时主要考虑：①腐蚀性介质气化因素，为保护电机的内部结构并避免污染环境，采用适用于室外使用并带法兰盘的防爆电机。②凡与液体过流接触的零件均采用0Cr23Ni28Mo3Cu3Ti的抗腐蚀性材料。泵轴通过热处 理达到HB269～302。③所有密封垫均采用聚四氟乙烯，螺塞以及紧固件均采用3Cr13 。④泵的单向拍门采用铰链式结构，密封面材料选用聚四氟乙烯，压板采用0Cr23Ni28M o3Cu3Ti。⑤采用滚动轴承支撑轴，并将其设计在机械密封之上，隔离腐蚀介质。滚动轴承与泵轴为较大的间隙配合，方便机械密封座的拆卸、安装和维修。⑥泵密封采用耐腐蚀 、耐磨损且耐中压的108u-055型机械密封。⑦泵进出口设计在同一水平线上，相错180°。 ⑧联轴器采用分体的刚性对开式联轴器，可以脱开电机主轴和泵轴，使之留有一轴向空间，机械密封座等零件可以取出。⑨考虑到液体不同的温度和密度，配套功率选用45kW。

　　2　工作原理

　　由于吸入室和泵进出口在一定的高度，所以在启动前泵内已储有一定量液体。当泵启动后，叶轮高速旋转，在离心力作用下，将储液室和吸入管路中的空气一起吸入，气液混合物通过叶轮、隔舌和压水室扩散管被排到气液分离室中，由于流速降低，较轻气体从混合气液中分离出来，并通过泵出口逸出，而较重液体通过箱体和泵体相连通的回流孔回到涡壳，返回叶轮，重新与气体混合，继续参与排气的分离作用。依此循环，直到泵及吸入管的气体全部被排尽为止，即完成自吸过程，泵便投入正常的输液运行。

　　3　主要结构特点

　　①利用泵本身内部的结构而不需外部任何附加辅助装置就可完成自吸功能，集自吸与输液功能为一体，结构新颖。②采用立式结构，占地面积小，减少了管道系统中的管道附件。③在整个自吸和输液过程中，机械密封的冷却和润滑均靠被输送液体来实现，无需外加液体和附加管道。④采用分离式刚性对开式联轴器，可不拆卸电动机和外壳，就能更换滚动轴承及机械密封等零件，拆装维修相当方便。⑤叶轮的轴向力均靠其自身结构平衡，不需另加零件。
