旋涡泵可能大家对它并不陌生，他其实是一种高压泵，清水泵，在锅炉给水的配套，在造船、水产养殖、固定消防稳压、机械制造、农业远程喷灌、热交换机组、轻纺、化工、冶金等方面都有广泛运用。如此广泛的运用源于其工作原理。

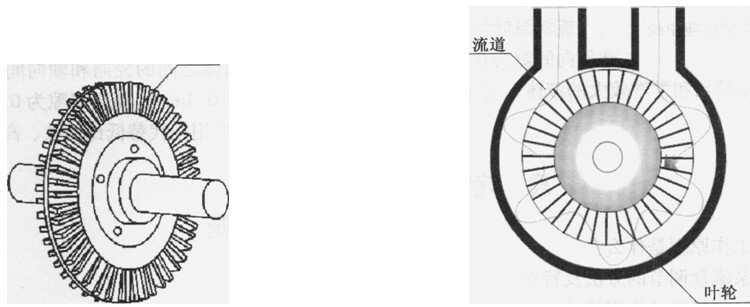

　　离心泵的泵壳为螺旋线形蜗壳，旋涡泵的泵壳为圆环形。旋涡泵的叶轮是一个用钢或铜制成的圆盘，在圆盘边缘两边铣削成许多呈辐射状的径向叶片。叶轮端面紧靠泵体，其轴向间隙约为0. 10~0.15 mm。流道由叶轮、泵体、泵盖之间的环形空腔组成。在流道中吸入口与排出口分开的一段称为隔舌，隔舌与叶轮的径向间隙很小。以防排出口高压液体窜漏到吸入口。开式旋涡泵叶片较长，叶片内径小于流道内径，液体从吸入口进入叶轮，再进人流道。闭式旋涡泵叶轮的叶片较短。叶片内径等于流道内径，液体从吸入口进入流道后，再从叶轮外周进入叶轮。

　　现以闭式旋涡泵为例说明其工作原理。流体由吸人口进入流道和叶轮，当叶轮旋转时，由于叶轮内运动液体的离心力。大于在流道内运动液体的离心力。两者之间产生一个旋涡运动，其旋转中线是沿流道纵向，称为纵向旋涡。在纵向旋涡作用下，液体从吸入至排出的整个过程中，可以多次进入与流出叶轮，类似于液体在多级离心泵内的流动状况。液体每流经叶轮一次，就获得一次能量。当液体从叶轮流至流道时，就与流道中运动的液体相混合。由于两股液流速度不同，在混合过程中产生动量交换，使流道中液体的能量得以增加。旋涡泵主要是依靠这种纵向旋涡传递能量。

　　由于旋涡泵可使液体多次增加能量，所以单级旋涡泵的扬程要比单级离心泵高。但是，旋涡泵与离心泵不同，液体在旋涡泵内不仅在轴面上使液体做旋涡运动，而且在叶轮周围做螺旋运动，液体运动轨迹为A-B-C-D-E。
