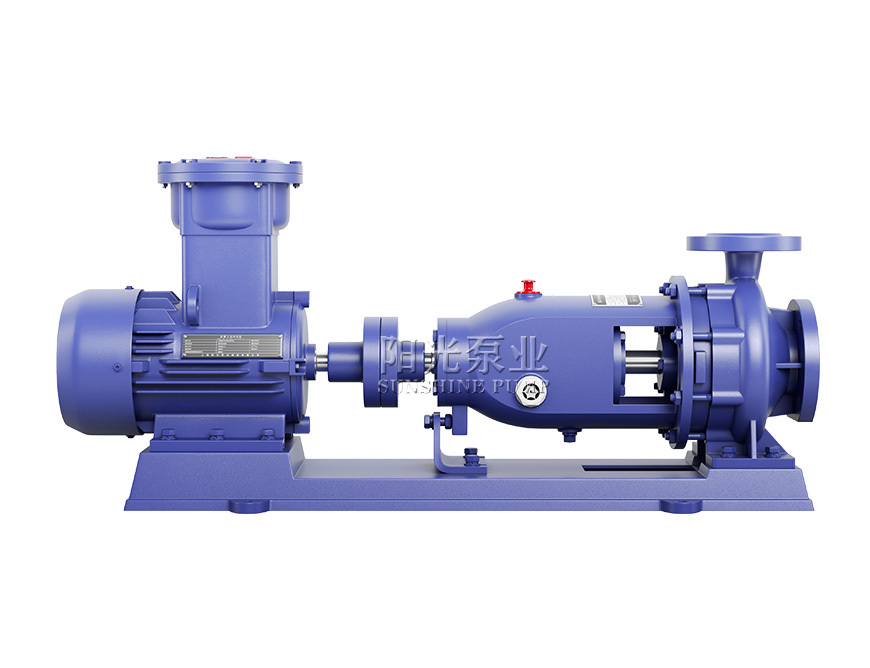

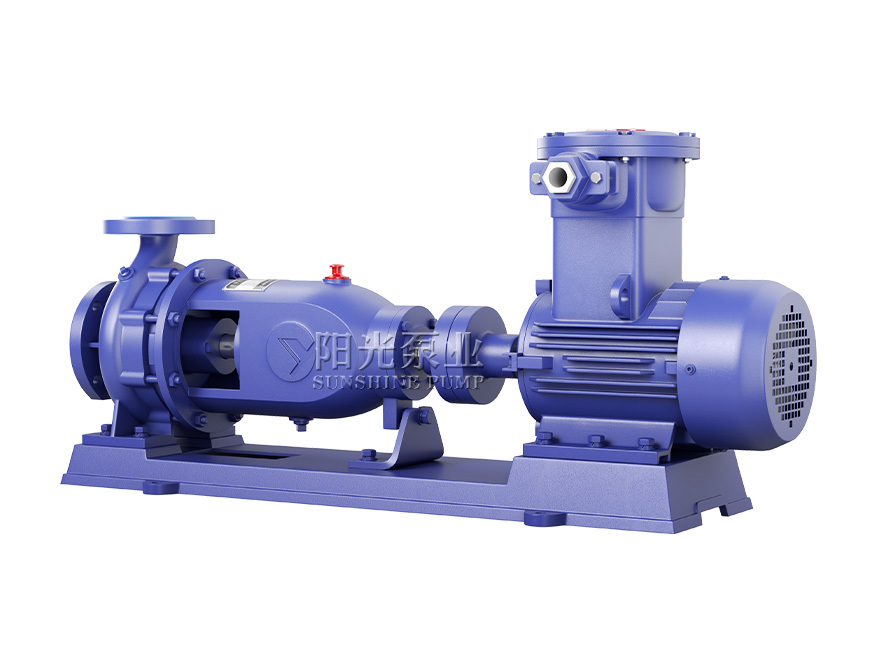

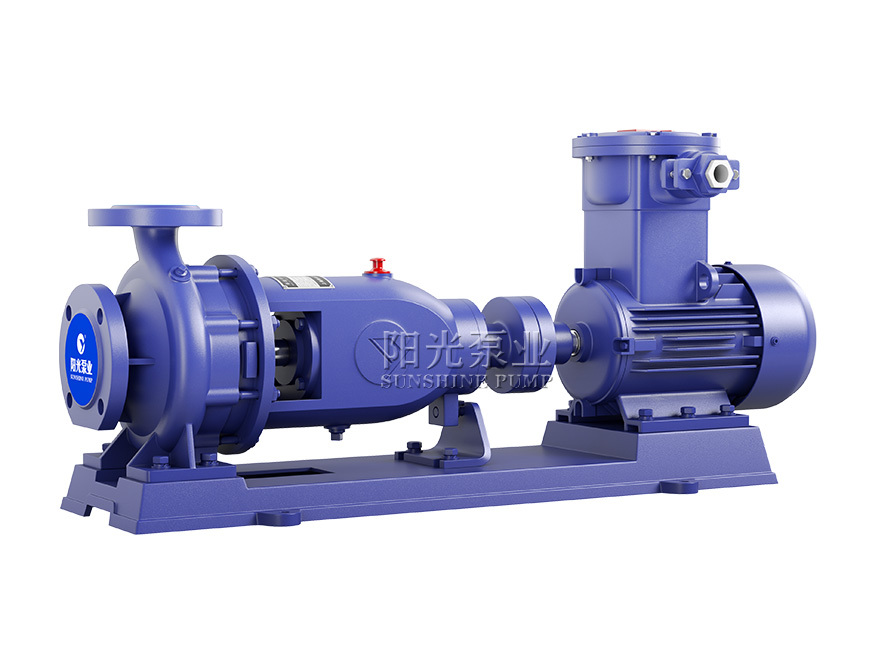

IS/IR型单级单吸清水离心泵

单级单吸采用填料机封两种形式适合清水介质

高级工程师
专业为您选型报价

免费电话,无需话费,输入立即沟通

点击立刻咨询

正在呼叫 您将接收到 021开头的 回拨电话 请稍后!

上海阳光泵业提示您:

请输入正确的手机号码!
确定
产品简介

IS、IR型卧式单级单吸清水离心泵,是全国联合设计的节能泵。IS、IR型离心泵为后开式,拆开泵盖和叶轮时不需拆卸吸水和排出管路。悬架内装有两个滚珠轴承,用机器油或润滑脂润滑。泵通过弹性联轴器由电动机直接驱动。涡室、脚、进水法兰和出水法兰铸成一个整体。全系列水力性能布局合理,用户选择范围广。

产品特点

·结构简单,性能可靠,体积小,重量轻,抗汽蚀性能好,电耗低,使用维修方便。

·通用性广,多种规格,但只用四种轴;同一规格的轴,轴承,轴封,能互换,全系列的悬架也只有四种。

·叶轮前、后均设有密封环,并在叶轮后盖板上设有平衡孔,确保了平衡泵的轴向力。

·泵的轴向密封环是由填料压盖,填料环和填料等组成,防止了进气或大量漏水。

·在轴通过填料腔的部位装有轴套保护,为避免轴磨损。

·轴套与轴之间准有O型密封圈,以防止沿着配合表面进气或漏水。

适用范围

·工农业及城市、排水、消防供水。

·供吸送清水及物理化学性质类似水不含固体颗粒的液体,温度不高于80℃。

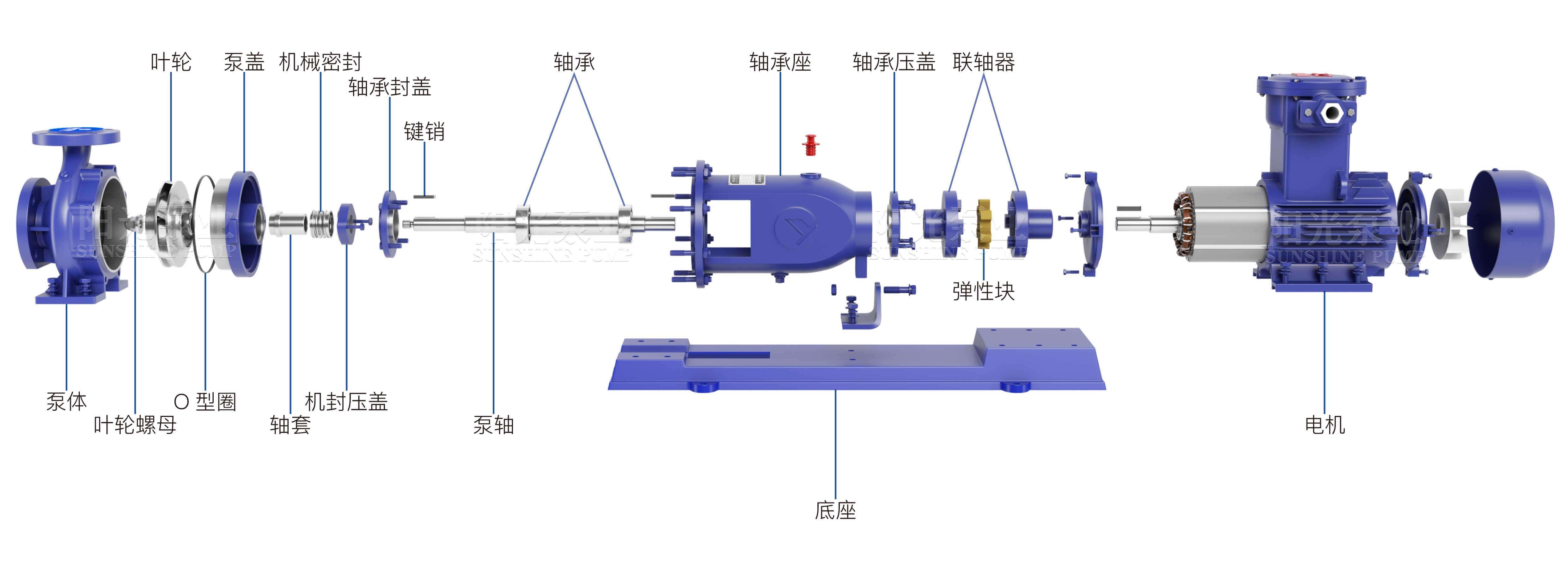

结构图纸

IR-IS型离心泵(带水印-16号)

性能参数

序号
型号  转速
 (r/min)
 流量
 (m³/h)
   扬程
   (m)
 电机功率
 (kW)
1IS/IR50-32-125290012.5202.2
14506.350.55
2IS/IR50-32-125A290011.2161.1
3IS/IR50-32-160290012.5323
14505.970.55
4IS/IR50-32-160A290011.7282.2
5IS/IR50-32-160B290010.8241.5
6IS/IR50-32-200290012.5505.5
14506.312.50.75
7IS/IR50-32-200A290011.7444
14505.9110.55
8IS/IR50-32-200B290010.8383
14505.49.50.55
9IS/IR50-32-250290012.58011
14506.3201.5
10IS/IR50-32-250A290011.7707.5
14505.917.51.5
11IS/IR50-32-250B290010.8605.5
14505.4151.1
12IS/IR65-50-125290025203
145012.550.55
13IS/IR65-50-125A290022.4162.2
14IS/IR65-50-160290025325.5
145012.580.75
15IS/IR65-50-160A290023.4284
145011.770.55
16IS/IR65-50-160B290021.7243
17IS/IR65-40-200290025507.5
145012.512.51.1
18IS/IR65-40-200A290023.4445.5
145011.7110.75
19IS/IR65-40-200B290021.7384
145010.89.50.55
20IS/IR65-40-2502900258015
145012.5202.2
21IS/IR65-40-250A290023.47011
145011.717.52.2
22IS/IR65-40-250B290021.7607.5
145010.8151.1
23IS/IR65-40-31529002512530
145012.5324
24IS/IR65-40-315A290023.911422
145011.928.54
25IS/IR65-40-315B290022.710318.5
145011.325.83
26IS/IR65-40-315C290021.49215
145010.7232.2
27IS/IR80-65-125290050205.5
14502550.75
28IS/IR80-65-125A290044.7164
145022.440.55
29IS/IR80-65-160290050327.5
14502581.5
30IS/IR80-65-160A290046.8285.5
145023.470.75
31IS/IR80-65-160B290043.3244
145021.760.55
32IS/IR80-50-2002900505015
14502512.52.2
33IS/IR80-50-200A290046.84411
145023.4111.5
34IS/IR80-50-200B290043.3387.5
145021.79.51.1
35IS/IR80-50-2502900508022
145025203
36IS/IR80-50-250A290046.87018.5
145023.417.53
37IS/IR80-50-250B290043.36015
145021.7152.2
38IS/IR80-50-31529005012537
145025325.5
39IS/IR80-50-315A290047.711430
145023.828.55.5
40IS/IR80-50-315B290045.410330
145022.725.85.5
41IS/IR80-50-315C290042.99222
145021.4234
42IS/IR100-80-12529001002011
14505051.5
43IS/IR100-80-125A290089.4167.5
145044.740.75
44IS/IR100-80-16029001003215
14505082.2
45IS/IR100-80-160A290093.52811
145046.871.5
46IS/IR100-80-160B290083.522.37.5
145041.85.61.1
47IS/IR100-65-20029001005022
14505012.54
48IS/IR100-65-200A290093.54418.5
145046.8113
49IS/IR100-65-200B290086.63815
145043.39.52.2
50IS/IR100-65-25029001008037
145050205.5
51IS/IR100-65-250A290093.57030
145046.817.54
52IS/IR100-65-250B290086.66022
145043.3153
53IS/IR100-65-315290010012575
1450503211
54IS/IR100-65-315A290095.511455
145047.728.57.5
55IS/IR100-65-315B290090.810345
145045.425.87.5
56IS/IR100-65-315C290085.89237
145042.9235.5
57IS/IR125-100-20029002005045
145010012.57.5
58IS/IR125-100-200A29001874437
145093.5115.5
59IS/IR125-100-200B29001733830
145086.59.54
60IS/IR125-100-25029002008075
14501002011
61IS/IR125-100-250A29001877055
145093.517.57.5
62IS/IR125-100-250B29001736045
145086.5155.5
63IS/IR125-100-3152900200125110
14501003215
64IS/IR125-100-315A290019111490
145095.528.515
65IS/IR125-100-315B290018210375
145090.825.811
66IS/IR125-100-315C29001729275
145085.82311
67IS/IR125-100-40014501005030
68IS/IR125-100-400A145093.54422
69IS/IR125-100-400B145086.53818.5
70IS/IR150-125-25014502002018.5
71IS/IR150-125-250A145018717.515
72IS/IR150-125-250B14501731511
73IS/IR150-125-31514502003230
74IS/IR150-125-315A14501872822
75IS/IR150-125-315B14501732418.5
76IS/IR150-125-40014502005045
77IS/IR150-125-400A14501874437
78IS/IR150-125-400B14501733830
79IS/IR200-150-25014504002037
80IS/IR200-150-250A145037417.530
81IS/IR200-150-250B14503461522
82IS/IR200-150-31514504003255
83IS/IR200-150-315A14503742845
84IS/IR200-150-315B14503462437
85IS/IR200-150-40014504005090
86IS/IR200-150-400A14503744475
87IS/IR200-150-400B14503463855
88IS/IR250-200-315145059028.575
89IS/IR250-200-400145060045110
90IS/IR300-250-315145095028.5110
91IS/IR300-250-400145095045200
92IS/IR350-300-3151450151028.5160
93IS/IR350-300-4001450151045250
