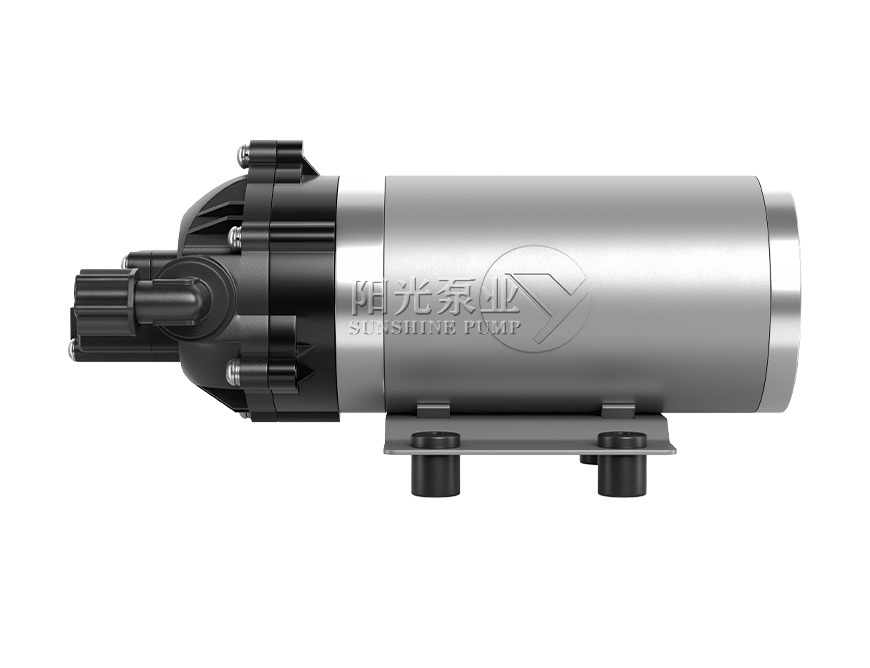

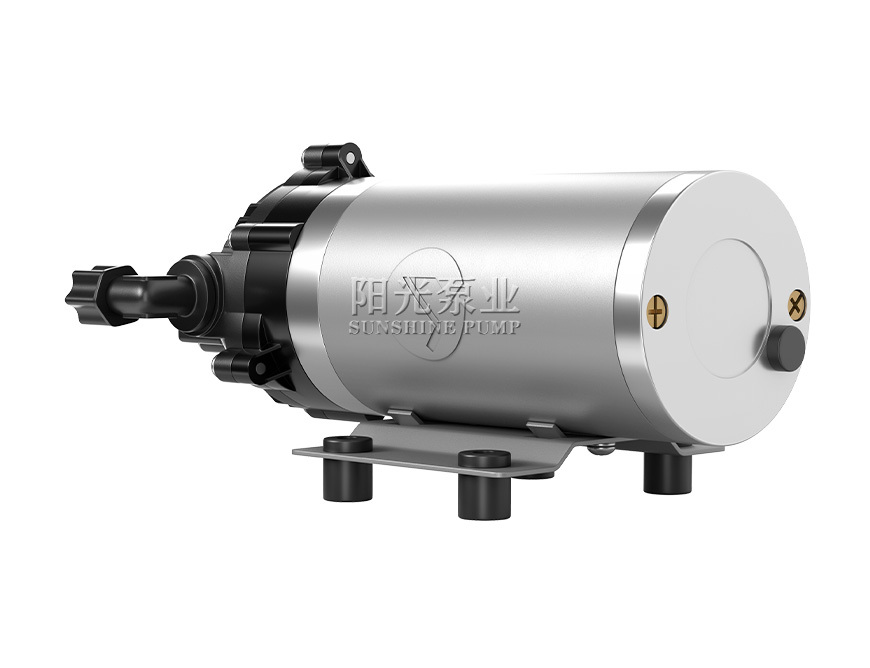

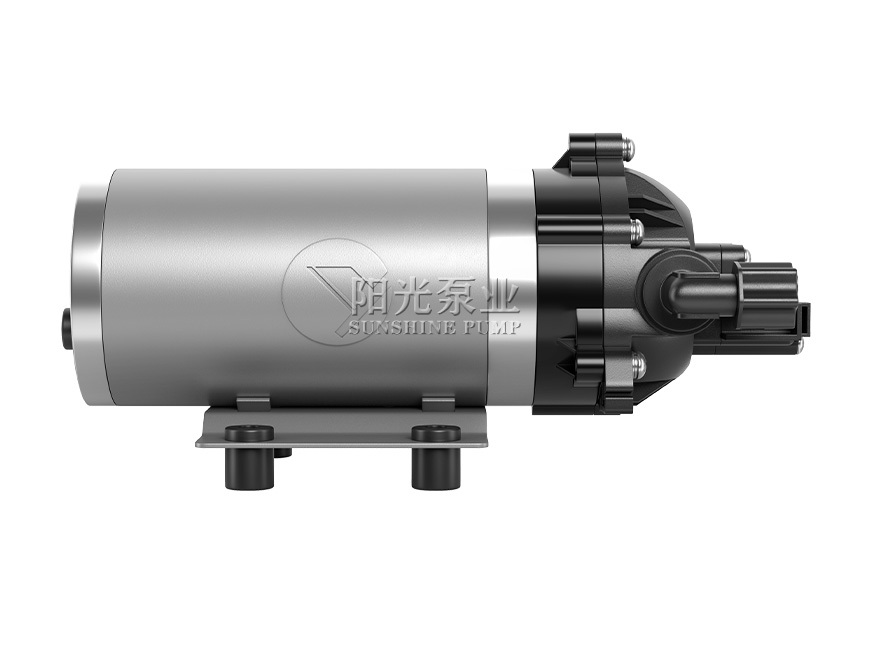

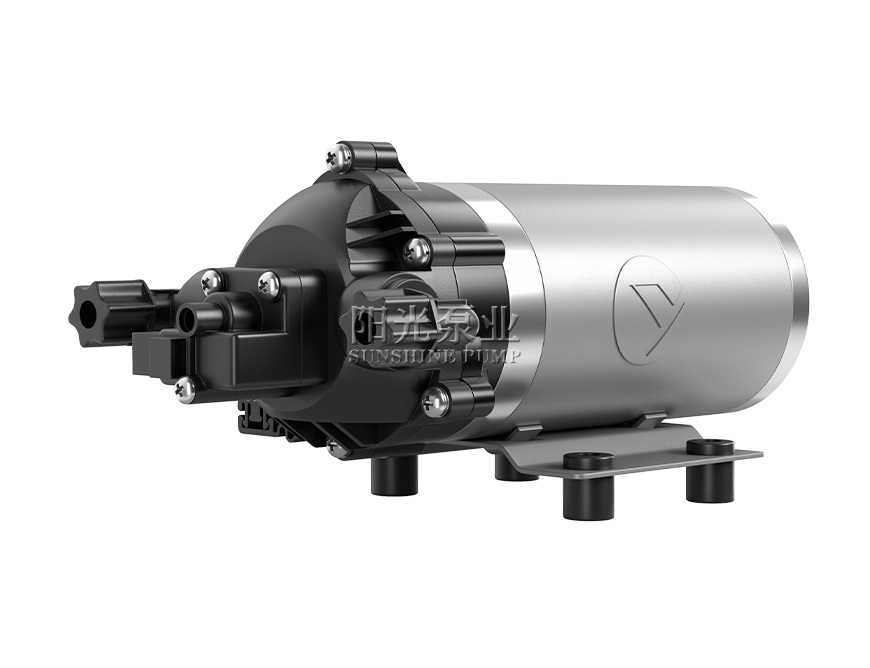

DP微型隔膜泵

体积小拆装方便噪音小,自吸能力强

高级工程师
专业为您选型报价

免费电话,无需话费,输入立即沟通

点击立刻咨询

正在呼叫 您将接收到 021开头的 回拨电话 请稍后!

上海阳光泵业提示您:

请输入正确的手机号码!
确定
产品简介

DP型微型电动隔膜泵是用微型直流电动机(电压为12V、24V的电动机)做动力驱动装置,驱动内部机械偏心装置做偏心运动,由偏心运动带动内部的隔膜做往复运动。从而对固定容积的泵腔内的空气进行压缩(压缩时抽气口关闭,排气口打开形成微正压)、拉伸(压缩时排气口关闭,抽气口打开形成负压),在泵抽气口处与外界大气压产生压力差,在压力差的作用下,将气体压(吸)入泵腔,再从排气口排出。

产品特点

·噪音低、耐腐蚀、压力高,自吸高度5m。

·介质温度可达60℃。

·允许干运转,拆装方便。

·内装压力开关以保护泵运转时不受损坏。

·内装溢流阀控制泵的正常运行。

·采用安全低电压,保证人身安全。

适用范围

·微型隔膜泵适用于家用自来水增压、汽车冲洗、轮船上海水淡化。

·适用于反渗透纯水机、水处理设备、过滤机、喷雾装置、化工计量加液及卫生、环保、印刷等行业中使用。

性能参数


型号

电压

(V)

最大出流

(A)

最大流量

(L/min)

转速

(r/min)

最高压力

(MPa)

吸程

(m)

调压开关

(MPa)

功率

(kW)

DP-351272.5(9.5)120035(0.24)535(0.24)40
244.83.2(12)130035(0.24)535(0.24)40
DP-601261.3(5.0)120060(0.42)560(0.42)40
2431.3(5.0)120060(0.42)560(0.42)40
DP-60N1261.3(5.0)120060(0.42)560(0.42)40
2431.3(5.0)120060(0.42)560(0.42)40
DP-60A123.50.8(3.0)37560(0.42)5-20
DP-100241.10.32(1.2)375100(0.68)5100(0.68)10
DP-100(A)241.10.32(1.2)375100(0.68)5100(0.68)10
DP-1252410.26(1.0)375125(0.86)5125(0.86)10
DP-130241.20.45(1.7)470130(0.90)5/15
122.20.45(1.7)470130(0.90)5/15
DP-130(B)122.20.45(1.7)470130(0.90)5125(0.86)15



注1:

1、如有用户需要24VAC隔膜泵,可在订单中说明;

2、上海阳光备有各类型的变压器,若用户无系统变压设备,可增购适用变压器,以使隔膜泵正常运转。

3、DP-60N微型电动隔膜泵“”N”代表丁晴耐油膜片。


注2:

“最大流量”指泵的出水口没有阻力、不需要输出压力来克服阻力(即泵的输出压力接近零) 时,泵的抽水速率 (流量)达到最大。一旦有阻力,泵的流量就会衰减,与输出压力呈类似反比例的关系。


注3:

“吸程”也叫“最大自吸高度”。即泵在不加引水的情况下,能自动将水吸上来的最大高度(泵抽水口距离待抽液面的垂直距离)。我们的水泵都是自吸水泵,所标吸程均指这种情况。有些离心式的水泵就没有自吸能力,第一次使用必须加引水才行。有的隔膜水泵虽然也有自吸能力,但标的“吸程”往往与“进水管里全部是空气”下能抽起水的垂直高度有差距,这点请注意。


注4:

“最大扬程”也叫“最大排水高度”。指在泵出水口接有足够长度水管的情况下,将水管垂直举起,泵能利用输出压力将水打到距离排水口的最大垂直高度。不包括吸程。如果泵出水口接管没接管子,或即使接了但管子为水平,或没安装阻力装置(如阀门、喷嘴一类),泵的输出压力就很小,此时泵的流量达到最大。使用中,0<泵的实际扬程<最大扬程,并不是泵一通电工作,扬程就达到最大,而是取决于负载。比如可以用阀门关闭程度来控制实际扬程的高低。


注5:

“最大输出压力”也叫“最大关断压力”。泵运行过程中,排水端受到阻力或接了大负载,就会表现出输出压力,来克服这种阻力,当这个压力到了一定程度,为避免压力过大造成泵内部元件损坏,随机的压力保护开关就会启动,让泵停机。此时的压力就叫泵的“最大输出压力”。当排水端受到的阻力或压力小于“最大输出压力” 时,泵才会重新启动。
