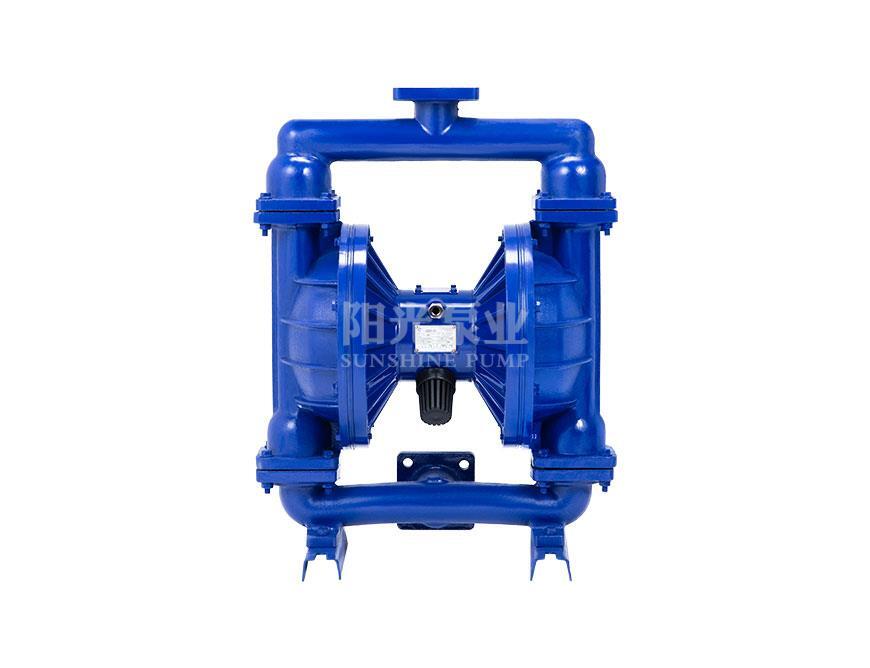

QBK-铸铁

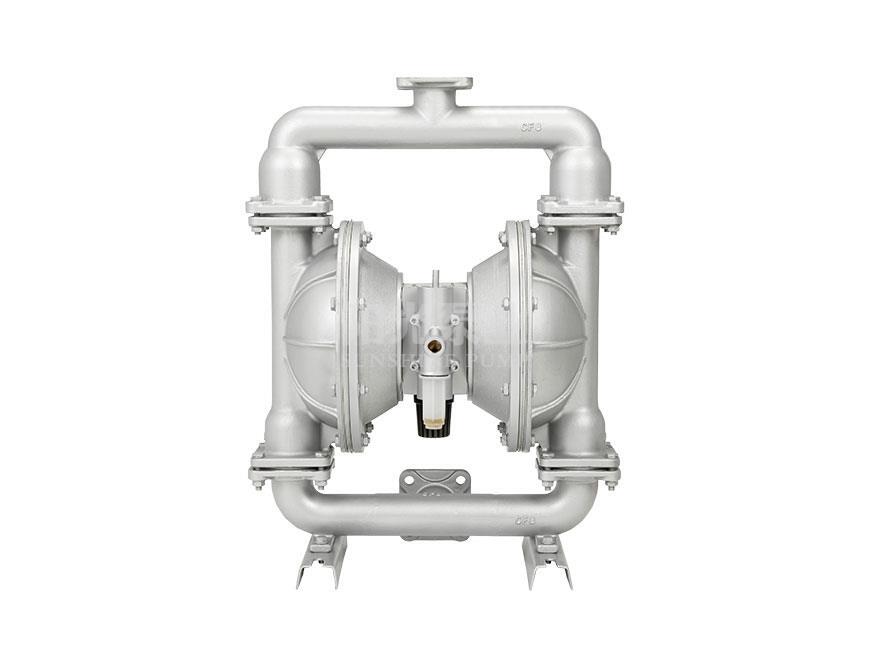

QBY-不锈钢

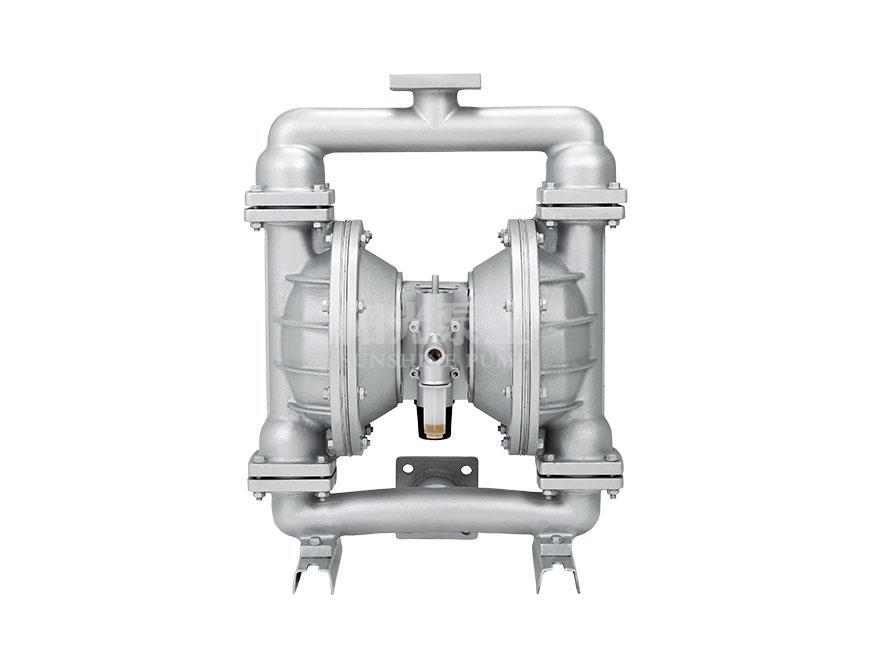

QBY-铝合金

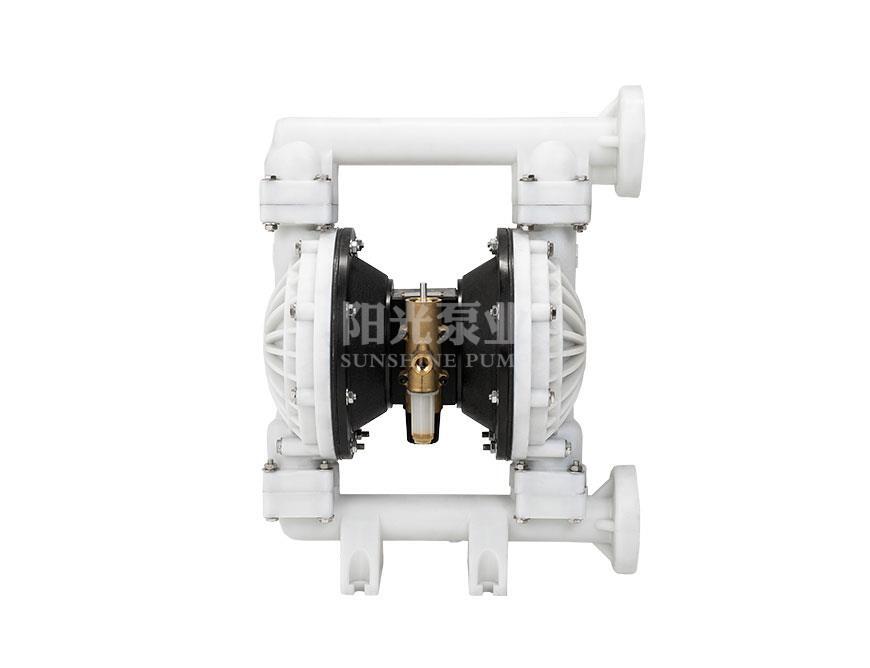

QBY-PP塑料
QBK-铸铁
QBY-不锈钢
QBY-铝合金
QBY-PP塑料
QBY型气动隔膜泵

采用压缩空气为动力源,能输送各种多样性液体

QBY型气动隔膜泵 三维视频
点击播放
产品简介

QBY系列气动隔膜泵是一种新型输送机械采用压缩空气为动力源,对于各种腐蚀性液体,均能予以抽光吸尽。其性能参数与进口泵相近,已被国内近一千多家石油、化工、电子、陶瓷、纺织系统单位采用,安置在各种特殊场合,用来抽送各种常规泵不能抽吸的介质,均取得了满意的效果,也可根据用户要求,分为铸铁、不锈钢、铝合金、氟塑料等。

产品特点

·不需灌引水,可以浸没在介质中工作,吸程高达5m,扬程达50m,出口压力≥6bar。

·流动宽敞,通过性能好,允许通过最大颗粒直径达10mm。抽送泥浆、杂质时,对泵磨损甚微。

·扬程、流量可通过气阀开度实现无级调节(气压调节在1—7 bar之间)。

·该泵无旋转部件,没有轴封,隔膜将抽送的介质与泵的运动部件、工件介质完全隔开,所输送的介质不会向外泄漏。

·结构简单、易损件少,该泵结构简单,安装、维修方便。

·可输送较粘的液体(粘度在1万厘泊以下)。

·本泵无须用油润滑,即使空转.对泵也无任何影响,这是该泵最大特点。

·使用方便、工作可靠、开停只需简单地打开和关闭气体阀门。

适用范围

·花生酱、泡菜、土豆泥、红肠、巧克力、啤酒花、糖浆。

·各种油漆、颜料、胶水、粘合剂。

·各种瓦、瓷、砖器及陶瓷釉浆。

·各种磨料、腐蚀剂、清洗油垢。

·各种剧毒、易燃、易挥发液体。

·各种污水、水泥灌浆及灰浆。

·各种强酸、强碱、强腐蚀液体。

·各种粘稠浆、乳化液、各种软膏化装品。

·各种固液分离设备的前级送压装置。

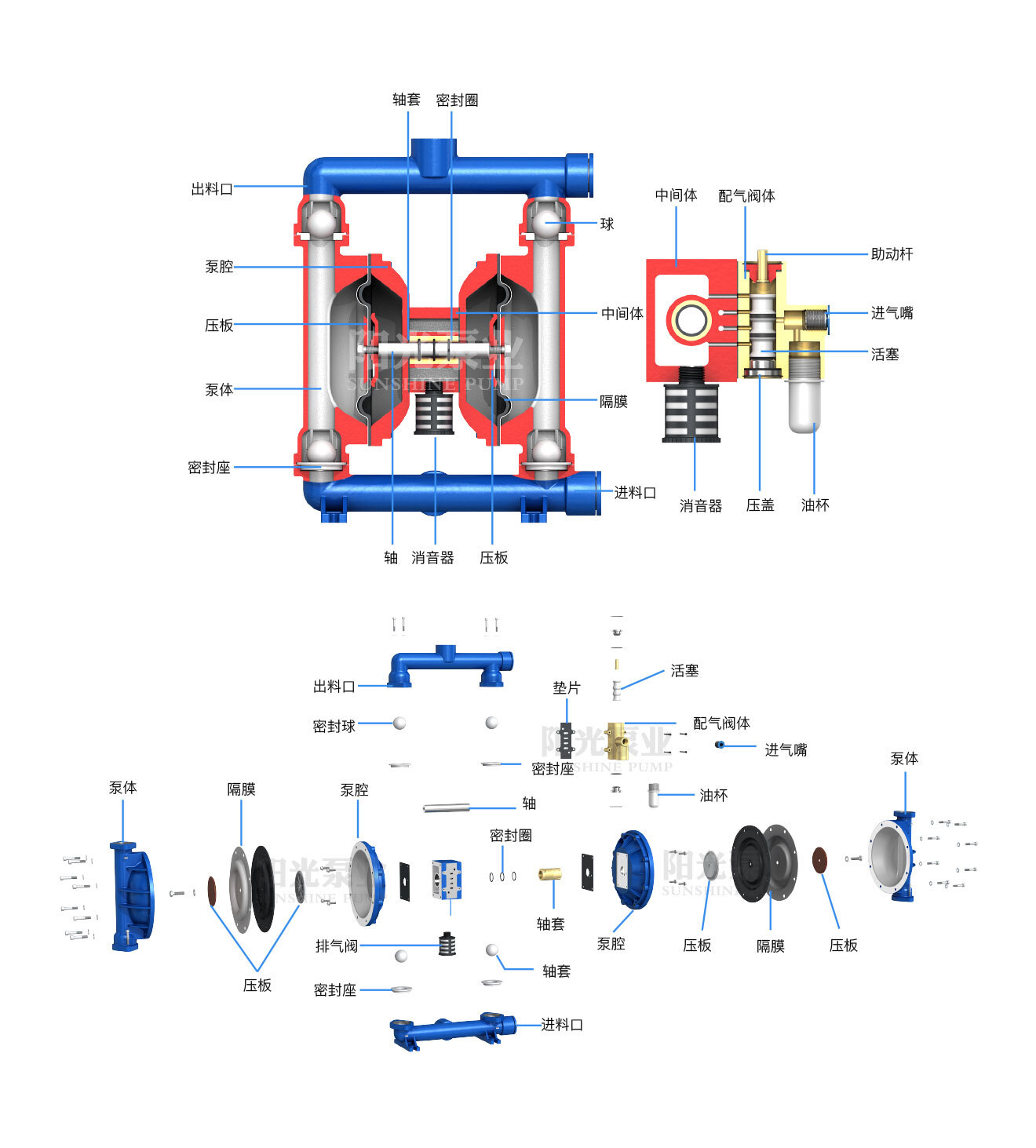

结构图纸

QBY

性能参数
型号流量
(m³/h)
扬程
(m)
出口压力
(kgf/cm²)
吸程
(m)

最大允许能

过颗粒直径

(mm)

最大供气压力
(kbf/cm²)
最大供气消耗量
(m³/min)
铝合金不锈钢铸铁增强
聚丙烯
QBY-100~0.80~5065170.3
QBY-150~10~5065170.3
QBY-250~2.40~50672.570.6
QBY-400~80~50674.570.6
QBY-500~120~5067870.9/
QBY-650~160~5067870.9/
QBY-800~240~50671071.5/
QBY-1000~300~50671071.5/
