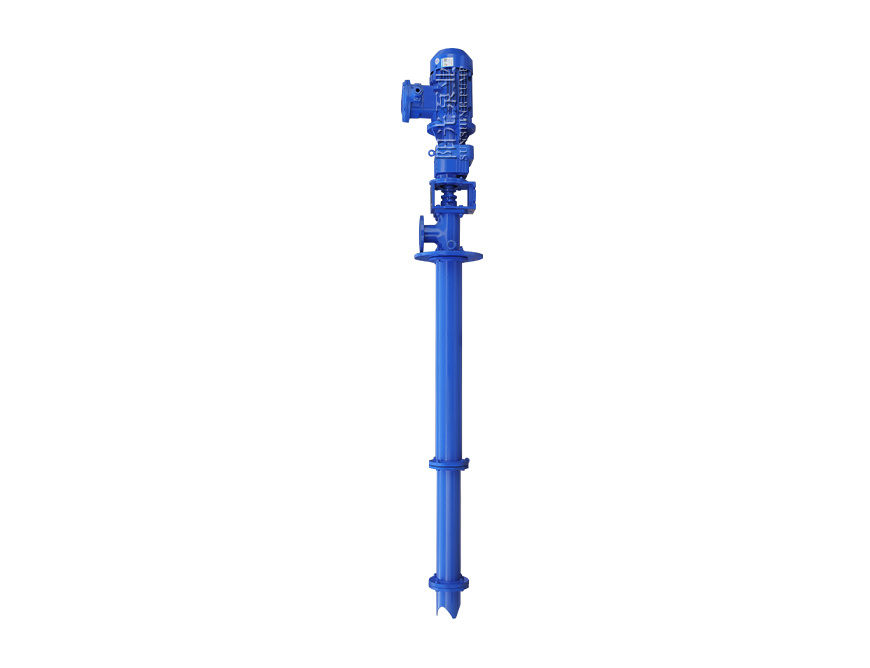

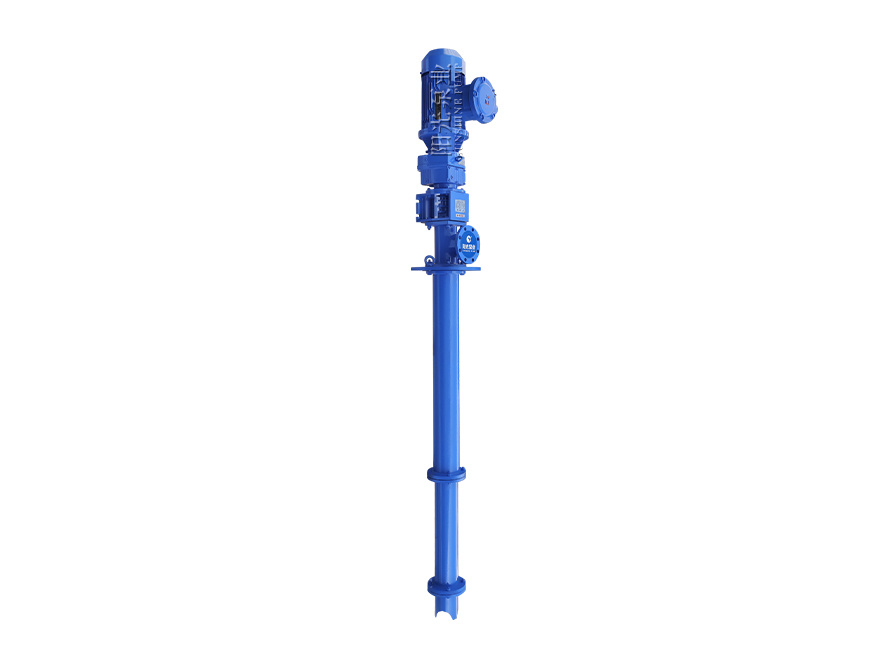

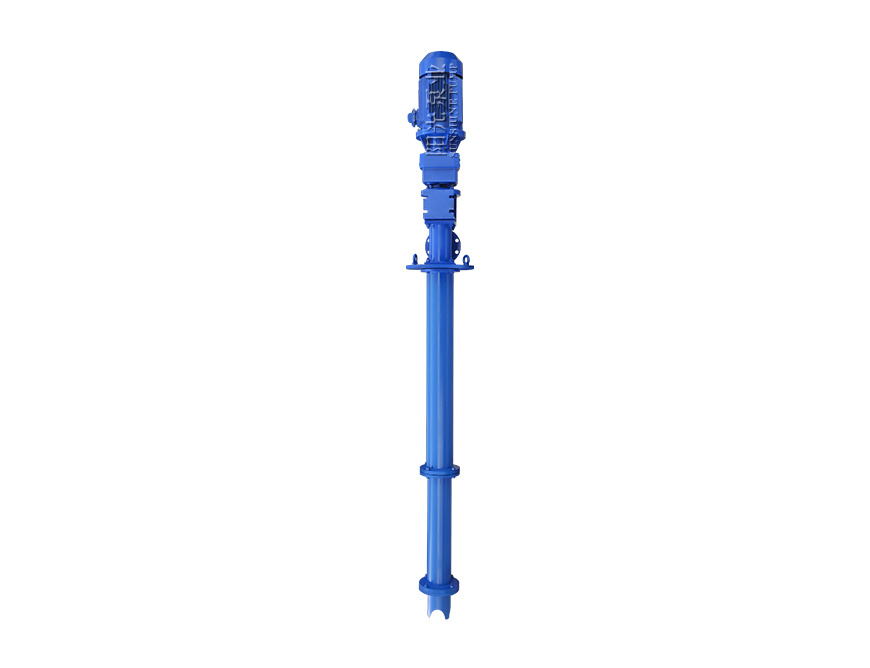

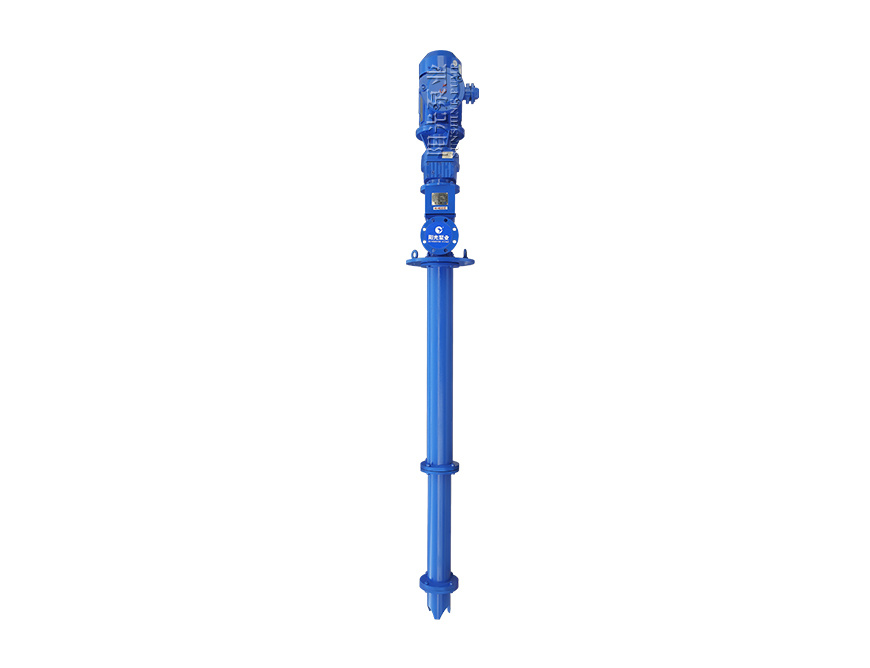

液下单螺杆泵

压力高流量大,可在高粘度压力下使用

高级工程师
专业为您选型报价

免费电话,无需话费,输入立即沟通

点击立刻咨询

正在呼叫 您将接收到 021开头的 回拨电话 请稍后!

上海阳光泵业提示您:

请输入正确的手机号码!
确定
产品简介

上海阳光泵业液下单螺杆泵主要工作部件由具有双头螺旋空腔的衬套(定子)和在定子腔内与其啮合的单头螺旋螺杆(转子)组成。当电动机带动泵轴转动时,螺杆一方面绕本身的轴线旋转,另一方面它又沿衬套内表面滚动,于是形成泵的密封腔室。螺杆每转一周,密封腔中的液体向前推进一个螺距,随着螺杆的连续转动,液体以螺旋形方式从一个密封腔压向另一个密封腔,最后挤出泵体。

产品特点

·简单紧凑:结构相对简单,主要由转子、定子、泵壳等部件组成,整体结构紧凑,占地面积小,便于安装和维护。
·密封性能好:螺杆与衬套之间的配合较为紧密,能够形成良好的密封腔,有效防止液体泄漏,保证泵的输送效率和性能。
·输送介质广泛:能输送各种粘度的液体,包括高粘度介质,粘度范围可从37000-200000厘泊,还能输送含有颗粒或纤维的介质,颗粒直径可达10mm,其含量一般可达介质体积的40%。
·流量均匀稳定:由于螺杆的等速旋转,液体出流流量均匀,压力稳定,几乎没有脉动现象,能够为后续工艺提供稳定的液体供应。
·自吸能力强:具有良好的自吸能力,能够在启动时吸入液体,无需额外的灌泵操作,使用方便,尤其适用于抽吸液面较低的液体。


适用范围

·石油化工行业:用于输送各种油类,如原油、重油、润滑油等,以及酸碱盐溶液、各种粘滞糊状、乳状化学浆液,还可用于聚合物输送、油水分离和废油回收系统等。
·环境保护领域:可用于工业、生活污水处理,输送含有固体颗粒及短纤维的污泥、浊水,以及油水分离、废气工程、絮凝剂及其化学制剂的计量添加等。
·医药食品行业:适用于输送医用软膏、糖浆、果酱、发酵液、蜂蜜、奶油、淀粉糊、牙膏等各种粘稠膏体、乳液及膏状化妆品等。
·船舶工业:用于舱底清洗泵、船用焚烧炉输送泵、油水分离器配套用泵,以及机舱油污水等介质的输送。
·建筑工业:可用于水泥沙浆、涂料、石灰乳等糊状液的输送。


性能参数

固定转速时的性能参数:

型号流量
(m³/h)
压力
(MPa)
功率
(kW)
转速
(r/min)
进口
(mm)
出口
(mm)
G20-2Y0.81.21.59602525
G25-1Y20.61.59603225
G25-2Y21.22.29603225
G30-1Y50.62.29605040
G30-2Y51.239605040
G35-1Y80.639606550
G35-2Y81.249606550
G40-1Y120.649608065
G40-2Y121.25.59608065
G50-1Y200.65.596010080
G50-2Y201.27.596010080
G60-1Y300.611960125100
G60-2Y301.215960125100
G60-2Y221.211720125100
G70-1Y450.611720150125
G70-2Y451.215720150125
G85-1Y550.615720150150


齿轮减速时的性能参数:

型号流量
(m³/h)
扬程
(m)
齿轮
减速机
转速
功率
(kW)
G20-1Y0.3603800.55
G20-2Y0.31203801.1
G25-1Y0.8603801.1
G25-2Y0.81203801.5
G30-1Y2603801.5
G30-2Y21203802.2
G35-1Y3603802.2
G35-2Y31203803
G40-1Y5603803
G40-2Y51203804
G50-1Y8603804
G50-2Y81203805.5
G60-1Y12603807.5
G60-2Y121203807.5
G70-1Y20603207.5
G70-2Y2212038011
G85-1Y356038011
G85-2Y5512050022
G105-1Y806040022
G105-2Y8012038030
G135-1Y1006038037
G135-2Y10012038055
GL40-1Y8602803
12603804
GL50-1Y14602604
20603805.5
GL70-1Y35602807.5
456038011
GL90-1Y406020015
506025015
606030018.5
706034018.5
GL95-1Y806038018.5
1006048022


可按需定制减速机,详情请咨询上海阳光泵业销售
