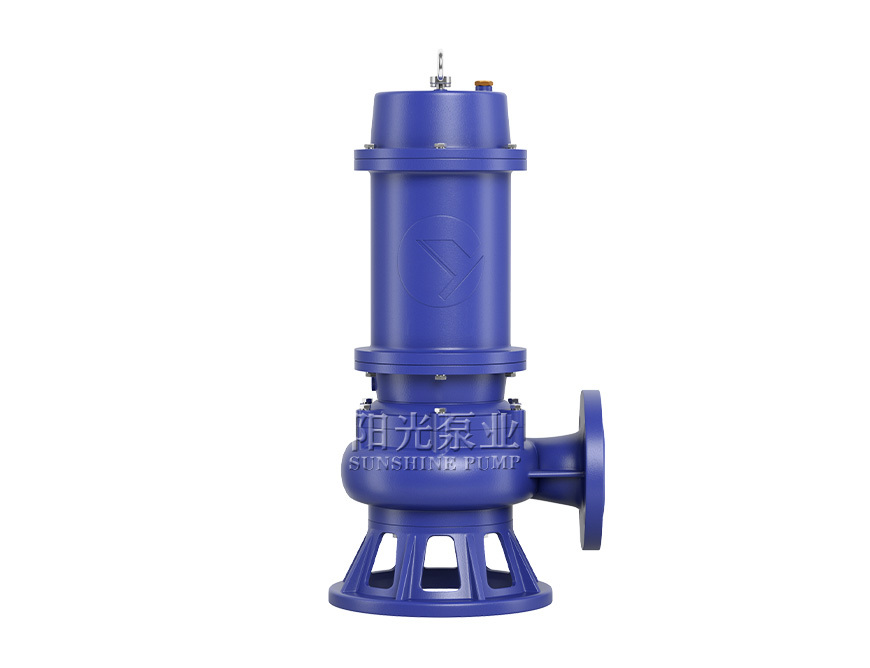

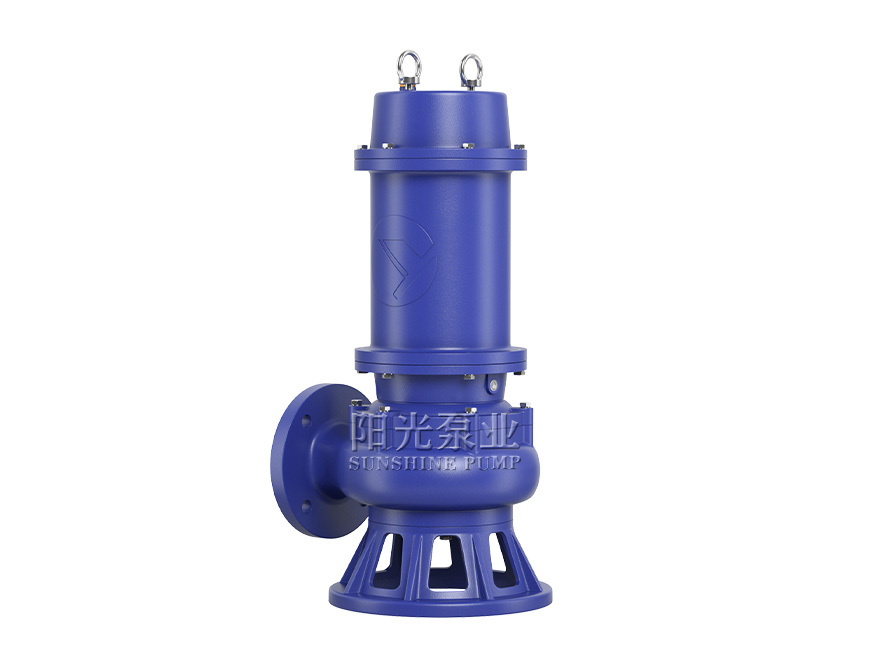

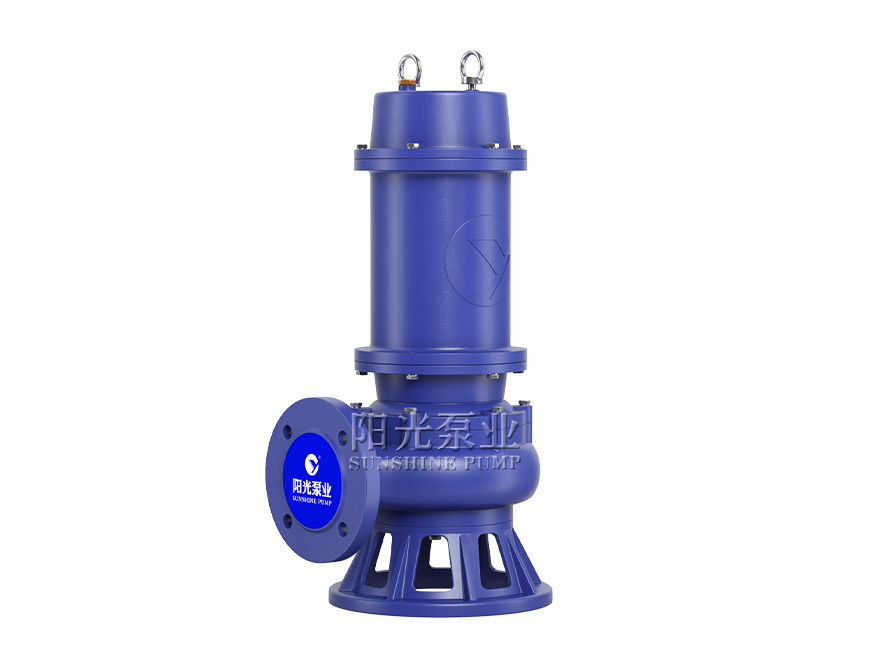

QW型无堵塞移动式潜水泵

无堵塞、防缠绕,能有效地输送含有固体物和长纤维

QW型无堵塞移动式潜水泵 三维视频
点击播放
产品简介

QW(WQ)型无堵塞潜水排污泵是上海阳光泵业结合国内水泵的使用特点而研制成功的泵类产品,具有节能效果好、防缠绕、无堵塞、自动安装和自动控制等特点。叶轮与传统叶轮相比,该泵叶轮采用单流道或双流道形式,它类似于一截面大小相同的弯管,具有非常好的过流性,配以合理的蜗室,使得该泵具有效率高、叶轮经动静平衡试验,使泵在运行中无振动。

产品特点

·采用独特的单片或双叶片叶轮结构,大大提高了污物通过能力,能有效的通过泵口径的5倍纤维物质与直径为泵口径约50%的固体颗粒。

·机械密封采用新型硬质耐腐的钛化钨材料,可使泵安全连续运行8000小时以上。

·整体结构紧凑、体积小、噪声小、节能效果显著,检修方便,无需建泵房,潜入水中即可工作,大大减少工程造价。

·该泵密封油室内设置有高精度抗干扰漏水检测传感器,定子绕组内预埋了热敏元件,对水泵电机自动保护。

·可根据用户需要配备全自动控制柜,对泵的漏水、漏电过载及超温等进行自动保护,提高了产品的安全性与可靠性。

·浮球开关可以根据所需液位变化,自动控制泵的起动与停止,不需专人看管,使用方便。

·QW潜污泵可根据用户需要配备双导轨自动耦合安装系统,安装维修方便简洁。

·有两种不同的安装方式,固定式自动耦合安装系统、移动式自由安装系统。

适用范围

·可抽送清水、带颗粒污水污物及带腐蚀性介质。

·适用于城市污水处理厂排水系统、市政工程、建筑工地等。

·适用于化工、石油、制药、造纸工业等。

·适用于水泥厂、炼钢厂、煤加工工业等。

结构图纸

QW排污潜水泵(带水印-16号)

性能参数

   序号
型号

 口径

 (mm)

 流量

 (m³/h)

   扬程

   (m)

   功率

   (kW)

转速

(r/min)

1QW25-8-22-1.1258221.12900
2QW32-12-15-1.13212151.12900
3QW40-15-15-1.54015151.52900
4QW40-15-20-2.24015202.22900
5QW50-10-10-0.755010100.752900
6QW50-20-7-0.75502070.752900
7QW50-20-15-1.55020151.52900
8QW50-15-25-2.25015252.22900
9QW50-18-30-3.050183032900
10QW50-20-40-7.55020407.52900
11QW50-24-20-450242042900
12QW50-25-32-5.55025325.52900
13QW50-20-55-11502055112900
14QW50-20-70-15502070152900
15QW50-20-80-18.550208018.52900
16QW50-20-90-22502090222900
17QW65-25-15-2.26525152.22900
18QW65-37-13-365371332900
19QW65-25-30-4.065253042900
20QW65-30-40-7.56530407.52900
22QW65-35-50-11653550112900
23QW65-30-60-15653060152900
24QW65-30-68-18.565306818.52900
25QW65-30-75-22653075222900
26QW80-40-7-2.2804072.22900
27QW80-43-13-380431332900
28QW80-40-15-480401542900
29QW80-50-20-5.58050205.52900
30QW80-65-25-7.58065257.52900
31QW80-60-30-11806030112900
32QW80-60-40-15806040152900
33QW80-60-45-18.580604518.52900
34QW80-60-50-22806050222900
35QW100-80-10-4.0100801042900
36QW100-110-10-5.5100110105.52900
37QW100-80-20-7.510080207.52900
38QW100-80-25-111008025112900
39QW100-80-35-151008035152900
40QW100-80-40-18.5100804018.52900
41QW100-80-45-221008045222900
42QW150-100-20-11 1501002011 2900
43QW 150-120-15-11 15012015112900
44QW150-100-30-15  1501003015  2900
45QW150-120-25-1515012025152900
46QW150-100-36-18.51501003618.52900
47QW150-100-40-2215010040222900
48QW200-180-11-1120018011112900
49QW200-180-15-1520018015152900
50QW200-180-18-18.52001801818.52900
51QW200-200-20-2220020020222900
52QW80-80-13-5.58080135.51450
53QW80-80-20-7.58080207.51450
54QW100-110-10-5.5100110105.51450
55QW100-100-15-7.5100100157.51450
56QW100-100-25-1110010025111450
57QW100-100-30-1510010030151450
58QW100-100-35-18.51001003518.51450
59QW100-100-40-2210010040221450
60QW100-100-57-4510010057451450
61QW100-100-65-5510010065551450
62QW100-100-100-1101001001001101450
63QW100-120-45-3010012045301450
64QW100-120-50-3710012050371450
65QW100-120-75-7510012075751450
66QW100-120-85-9010012085901450
67QW125-130-15-1112513015111450
68QW125-130-20-1512513020151450
69QW150-150-7-5.515015075.51450
70QW150-145-9-7.515014597.51450
71QW150-180-11-1115018011111450
72QW150-180-15-1515018015151450
73QW150-180-20-18.51501802018.51450
74QW150-200-20-2215020020221450
75QW150-240-20-3015024020301450
76QW150-150-35-3715015035371450
77QW150-180-45-4515018045451450
78QW150-200-15-1515020015151450
79QW150-180-25-2215018025221450
80QW150-200-50-5515020050551450
81QW150-200-60-7515020060751450
82QW150-200-75-9015020075901450
84QW150-130-30-2215013030221450
85QW150-180-30-3015018030301450
86QW150-180-50-5515018050551450
87QW150-180-80-110150180801101450
88QW150-200-35-3715020035371450
89QW150-200-40-4515020040451450
90QW150-200-70-9015020070901450
91QW150-200-90-132150200901321450
92QW150-200-110-1851502001101851450
93QW150-220-100-1601502201001601450
94QW200-250-6-7.520025067.51450
95QW200-300-7-112003007111450
96QW200-250-11-1520025011151450
97QW200-250-15-18.52002501518.51450
98QW200-300-16-2220030016221450
99QW200-400-10-2220040010221450
100QW200-400-13-3020040013301450
101QW200-300-15-2220030015221450
102QW200-250-22-3020025022301450
103QW200-350-25-3720035025371450
104QW200-400-25-4520040025451450
105QW200-400-30-5520040030551450
106QW200-350-40-7520035040751450
107QW200-280-50-9020028050901450
108QW200-380-28-4520038028451450
109QW200-300-28-3720030028371450
110QW200-300-32-4520030032451450
111QW200-300-40-5520030040551450
112QW200-300-60-9020030060901450
113QW200-300-65-110200300651101450
114QW200-350-10-18.52003501018.51450
115QW200-350-45-7520035045751450
116QW200-400-50-9020040050901450
117QW250-400-5-112504005111450
118QW200-400-75-132200400751321450
119QW200-400-85-160200400851601450
120QW200-400-90-185200400901851450
121QW250-500-5-152505005151450
122QW250-500-7-18.5250500718.51450
123QW250-500-9-222505009221450
124QW250-500-12-3025050012301450
125QW250-600-9-302506009301450
126QW250-600-12-3725060012371450
127QW250-600-15-4525060015451450
128QW250-600-20-5525060020551450
129QW250-600-25-7525060025751450
130QW250-600-30-9025060030901450
131QW250-600-40-110250600401101450
132QW250-600-50-132250600501321450
133QW250-600-60-160250600601601450
134QW250-600-70-185250600701851450
135QW250-750-75-200250750752001450
136QW250-520-8-22250520822980
137QW300-650-5-18.5300650518.51450
138QW300-650-7-223006507221450
139QW300-800-7-303008007301450
140QW300-800-9-373008009371450
141QW300-800-12-4530080012451450
142QW300-500-15-4530050015451450
143QW300-800-15-5530080015551450
144QW300-600-20-5530060020551450
145QW300-800-20-7530080020751450
146QW300-950-20-9030095020901450
147QW300-800-25-9030080025901450
148QW300-1000-25-1103001000251101450
149QW300-800-32-110300800321101450
150QW300-800-36-132300800361321450
151QW300-800-40-160300800401601450
152QW300-900-40-185300900401851450
153QW300-1000-45-2003001000452001450
154QW300-1000-55-3153001000553151450
155QW300-1200-45-2503001200452501450
156QW350-1000-6-3735010006371450
157QW350-1000-10-55350100010551450
158QW350-1100-6-373501100637980
159QW350-1100-10-5535011001055980
160QW350-1000-15-75350100015751450
161QW350-1000-18-90350100018901450
162QW350-1100-38-1853501100381851450
163QW350-1200-8-4535012008451450
164QW350-1200-18-9035012001890980
165QW350-1200-35-160350120035160980
166QW350-1300-8-453501300845980
167QW350-1500-12-7535015001275980
168QW350-1300-20-1103501300201101450
169QW350-1500-4-303501500430980
171QW350-1200-18-9035012001890980
172QW350-1500-20-132350150020132980
173QW350-1600-16-110350160016110980
174QW350-1100-28-1323501100281321450
175QW350-1500-20-132350150020132980
176QW350-1000-35-1603501000351601450
177QW350-1200-35-160350120035160980
178QW350-1300-35-2003501300352001450
179QW350-1500-45-3153501500453151450
180QW350-1500-36-2503501500362501450
181QW400-1300-5-374001300537980
182QW400-1300-8-5540013008551450
183QW400-1300-13-75400130013751450
184QW400-1300-16-90400130016901450
185QW400-1500-8-554001500855980
186QW400-1500-15-9040015001590980
187QW400-1500-17-1104001500171101450
188QW400-1500-30-2004001500302001450
189QW400-1600-20-1604001600201601450
190QW400-1600-22-160400160022160980
191QW400-1600-25-1854001600251851450
192QW400-1700-16-1324001700161321450
193QW400-1800-30-2504001800302501450
194QW400-2000-36-3154002000363151450
195QW400-1700-6-454001700645980
196QW400-1700-10-7540017001075980
197QW400-1500-8-554001500855980
198QW400-1700-10-7540017001075980
199QW400-1800-15-110400180015110980
200QW400-2000-15-132400200015132980
202QW400-1600-22-160400160022160980
203QW400-1500-26-160400150026160980
204QW400-2000-20-185400200020185980
207QW400-1800-15-110400180015110980
208QW400-2200-28-250400220028250980
209QW400-2300-22-200400230022200980
212QW500-2000-8-755002000875980
213QW500-2000-10-9050020001090980
214QW500-2200-5-555002200555980
215QW500-2500-8-905002500890740
216QW500-2500-10-110500250010110980
217QW500-2600-16-160500260016160980
218QW500-2700-6-755002700675740
219QW500-2800-10-132500280010132980
220QW500-3100-10-132500310010132740
223QW500-3000-14-160500300014160740
224QW500-3000-15-185500300015185980
225QW500-3000-21-250500300021250980
226QW500-3000-35-400500300035400980
227QW500-3100-10-132500310010132740
228QW500-3500-15-200500350015200980
229QW500-3500-25-315500350025315980
230QW500-4000-32-550500400032550980
231QW600-3000-6-906003000690740
232QW600-3200-7-11060032007110980
233QW600-3700-8-13260037008132980
234QW600-3800-6-11060038006110740
235QW600-4000-8-13260040008132740
236QW600-3700-10-160600370010160980
237QW600-4000-10-160600400010160740
238QW600-3700-12-185600370012185980
239QW600-4500-12-200600450012200980
240QW600-4000-18-250600400018250980
241QW600-4500-20-315600450020315980
242QW600-5000-22-400600500022400980
243QW600-5500-25-550600550025550980
