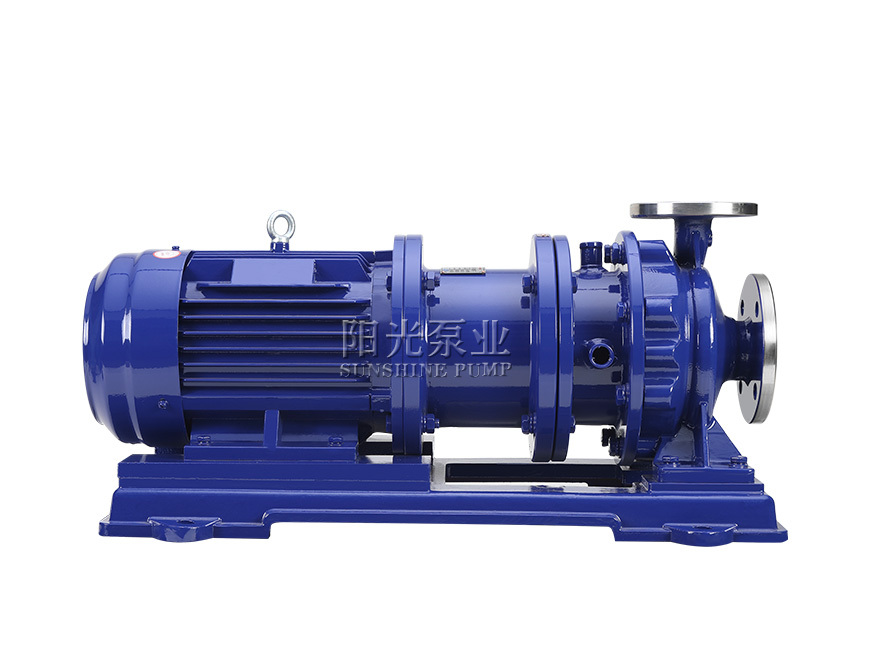

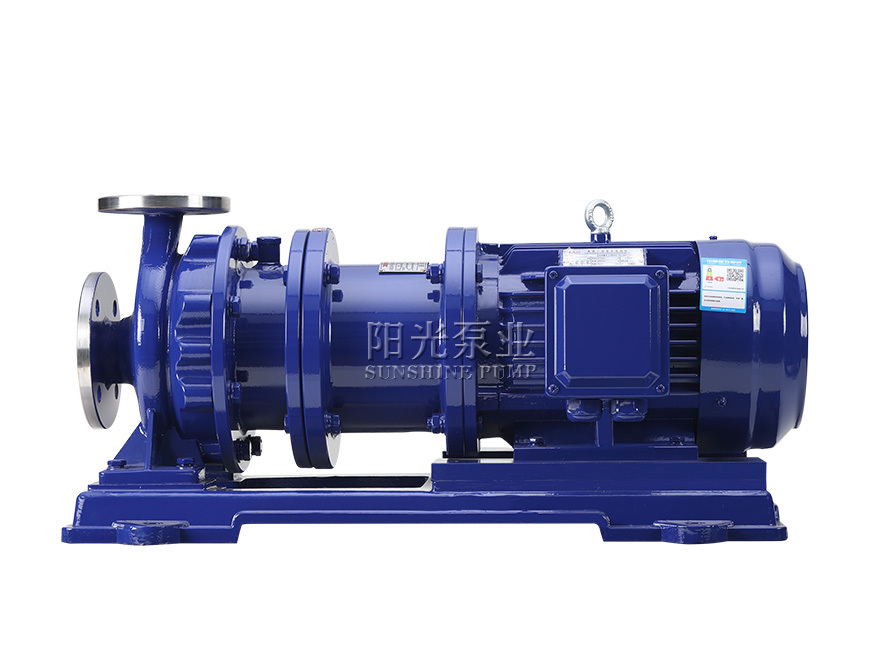

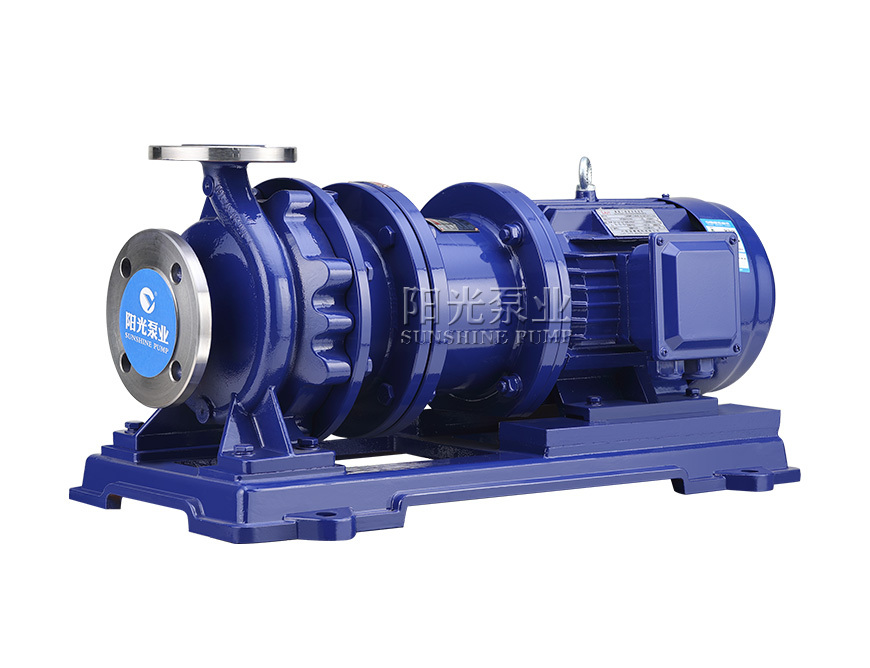

CQB-G高温磁力离心泵(水冷)

泵的外转子部分设计了散热风叶,确保磁钢的稳定性

高级工程师
专业为您选型报价

免费电话,无需话费,输入立即沟通

点击立刻咨询

正在呼叫 您将接收到 021开头的 回拨电话 请稍后!

上海阳光泵业提示您:

请输入正确的手机号码!
确定
产品简介

CQB-G高温磁力驱动离心泵通常由电机、磁力偶合器、水冷却装置和耐腐蚀离心泵四大部分组成,其主要特点是利用磁力偶合器传递动力。采用多重循环冷却结构,保证了原动力和磁传动的可靠性和稳定性,同时采用柱销联轴器减少了泵的噪音和震动,便拆式和柱销联轴器同时使用,使循环磁力泵的结构增长,更有利于CQB-G型耐高温磁力驱动泵散热。同时,磁力驱动保温泵也十分方便用户的维修或更换零件,在循环磁力泵的外转子部分还设计了散热风叶,确保磁钢的稳定性。本系列循环磁力泵适用于输送高温介质,温度≤300℃。该泵结构紧凑,外形美观,体积小,噪声低,运行可靠,使用维修方便。

适用范围

·应用于石油、化工、制药、电镀、印染、食品、科研等行业。

·抽送酸、碱、油类及稀有贵重液、毒液、挥发性液体,以及循环水设备配套特别是易漏、易爆、易烯液体的抽送。

使用说明

·应水平安装,检查冷却箱之润滑油油位,若油位过低时应及时补充。

·开泵前.首先应打开冷却水回路,进水管阀门的开启度应根据泵正常工作后冷却出水管的温度进行调节。

·当抽吸液面高于果轴心线时,起动前打开吸入管道阀门即可,若抽吸液面低于泵轴心线时,管道需配备底阀。

·泵使用前应进行检查,电机风叶转动要灵活,无卡住及异常声响,各紧固件要紧固。

·检查电机旋转方向是否与磁力泵转向标记一致。

·电机启动后,缓慢打开排出阀,待泵进入正常工作状态后,再将排出阀调到所需开度。

·泵停止工作前,应先关闭排出阀门,然后切断电源,再关闭冷却水管阀门。

注意事项

·因磁力泵轴承的冷却和润滑是靠被输送的介质.所以绝对禁止空运转.同时避免在工作中途停电后再启动时所造成时空栽运转。

·被输送介质中,若含有固体颗粒,泵入口要加过滤网:如含有铁磁质微粒,需加磁性过滤器。

·被输送的介质及其温度应在泵材允件范围内。

·温度<280℃,最大工作压力1.6MPa, 密度不大于1840kg/m3,粘度不大于750px2/S)的不含硬颗粒和扦维的液体。

·对于输送液为易沉淀结品的介质,使用后应及时清洗,排净泵内枳液。

·磁力泵正常运行1000小时后.应拆检轴承和端面动环的有损情况,并更不宜再用的损件。

·采用高性能永磁材料,可能对下列器件产生潜在危害,请将下列器件与本系列泵保持距离。如:心脏起博器、信用卡、计算器等。

性能参数
 序号
型号

 流量

 (m³/h)

   扬程

   (m)

配带电机功率

(kW)

1CQB-G32-20-1253.2201.5
2CQB-G32-20-1603.2322.2
3CQB-G32-25-2003.2504
4CQB-G40-25-1056.312.51.1
5CQB-G40-25-1256.3202.2
6CQB-G40-25-1606.3323
7CQB-G40-25-2006.3505.5
8CQB-G50-40-8512.581.1
9CQB-G50-32-10512.512.51.5
10CQB-G50-32-12512.5203
11CQB-G50-32-16012.5324
12CQB-G50-32-20012.5507.5
13CQB-G50-32-25012.58018.5
14CQB-G65-50-12525204
15CQB-G65-50-16025327.5
16CQB-G65-40-200255015
17CQB-G65-40-250258022
18CQB-G80-65-12550207.5
19CQB-G80-65-160503215
20CQB-G80-50-200505022
21CQB-G80-50-250508037
22CQB-G100-80-1251002015
23CQB-G100-80-1601003222
24CQB-G100-65-2001005037
25CQB-G100-65-2501008055
26CQB-G150-150-2002005055
27CQB-G200-200-4004003275
