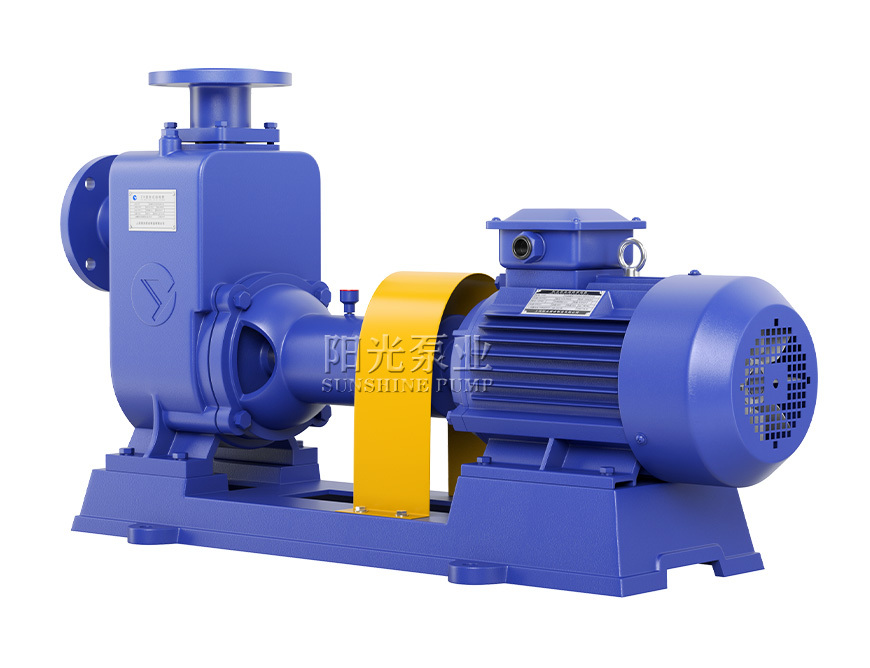

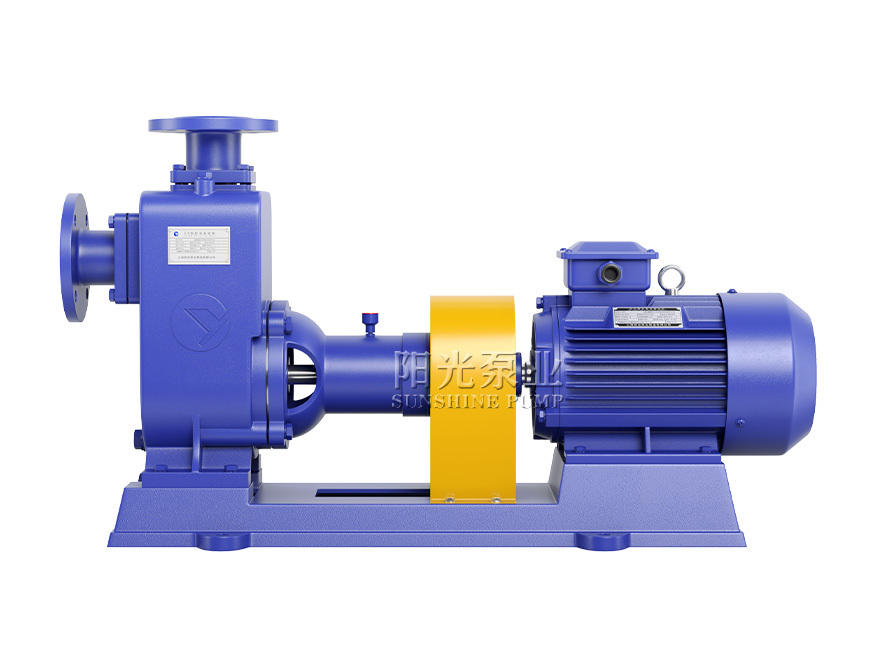

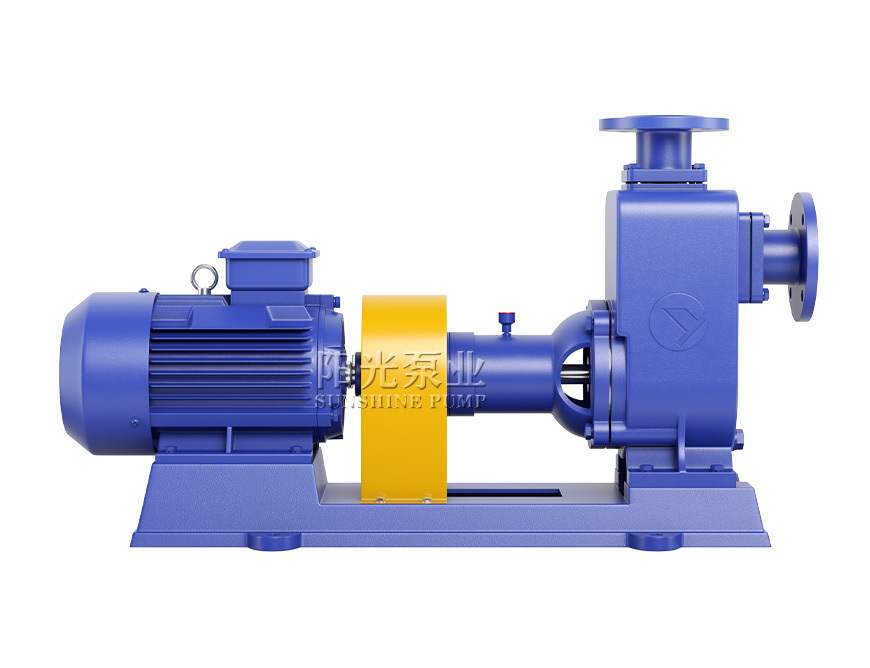

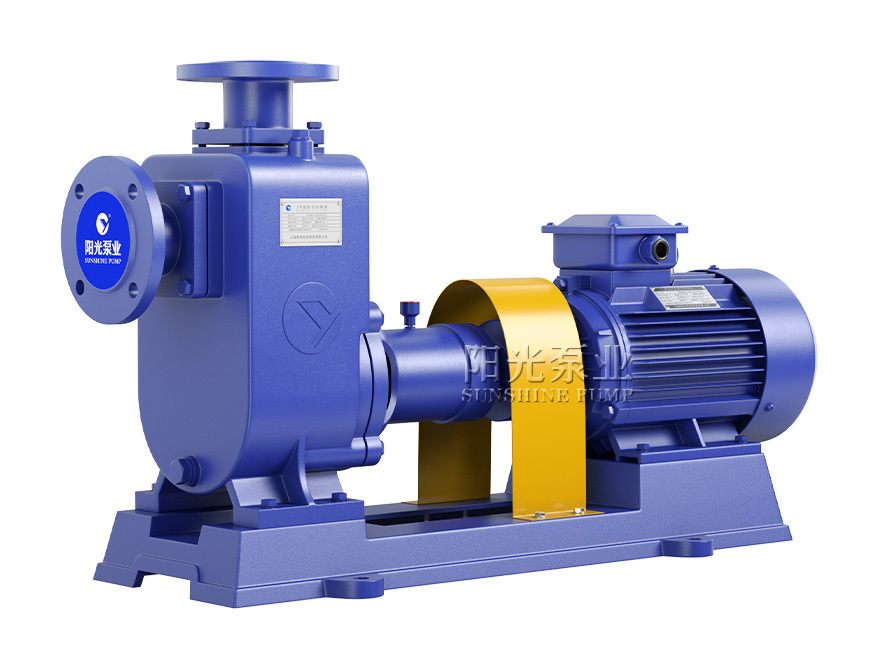

ZX型卧式自吸泵

自吸时间短,体积小排量大,不可以打带颗粒液体

ZX型卧式自吸泵 三维视频
点击播放
产品简介

ZX系列型泵是卧式自吸泵,该型式泵与其它型式的自吸离心泵比较,因为泵本身没有逆止阀,结构简单、工作可靠。无故障工作时间长,维护、使用方便、体积小、 重量轻、效率高、在设计上做了特别的考虑与相同口径的泵比较,排量大、性能高。管路中不需安装底阀,工作前只需保证泵体内储有定量引液即可。因此简化了管路系统,又改善了工作条件。

产品特点

·可根据客户使用介质有铸铁、不锈钢304和不锈钢316L材质。

·管路中无需安装底阀,工作前只需保证泵体内储有定量的引水即可,既简化了管路系统,又改善了劳动条件。

适用范围

·工农业生产、抢险救助,如排涝、救火中作为应急泵使用效能更为突出。

·石油、化工、冶金、机械、化纤、食品、能源、交通等工业部门城市给水和农业排灌、喷灌。

·供输送清水或粘度小于5°E,温度低于80℃物理及化学性质类似清水的其它液体。

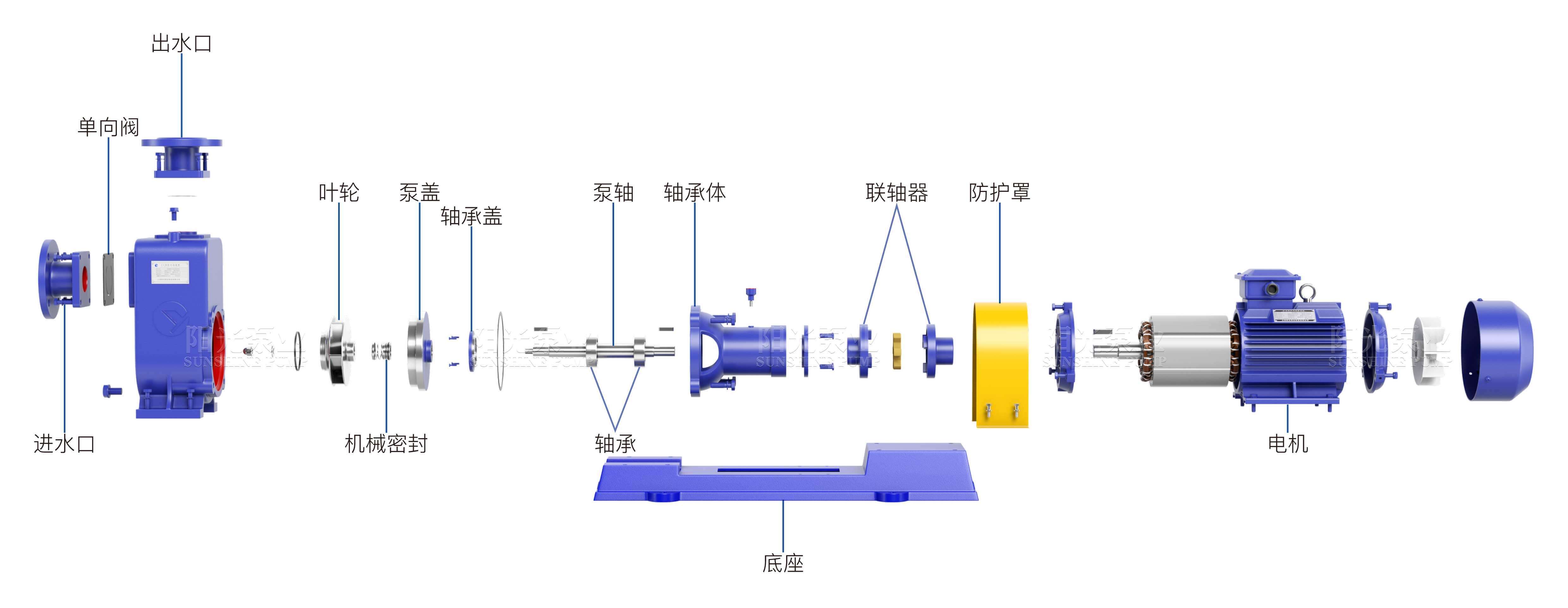

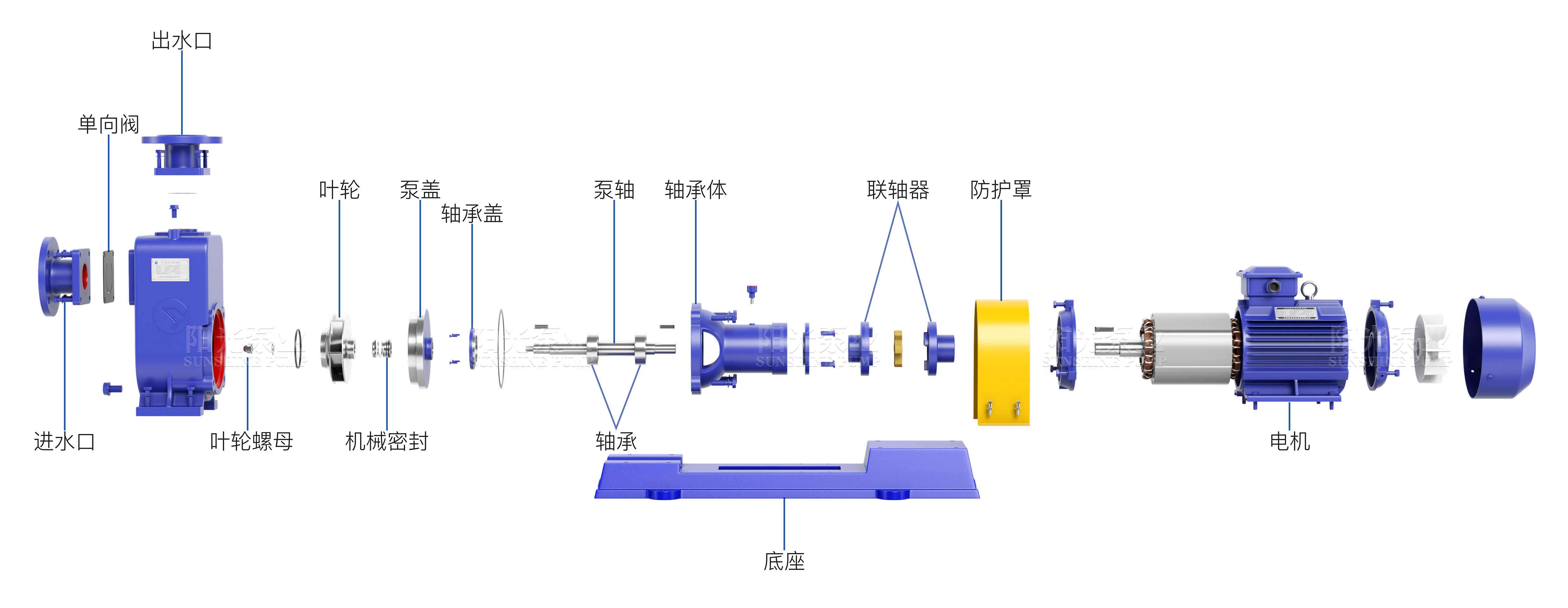

结构图纸

ZX化工自吸泵(带水印-16号)

性能参数

序号
型号流量
(m³/h)

扬程

(m)

电机功率

(kW)

电机重量

(kg)

(r/min)

口径(mm)

进口出口
125ZX3.2-203201.1kw7529002525
225ZX3.2-323321.5kw8529002525
332ZX3.2-203.2201.1kw7529003232
432ZX3.2-323.2321.5kw8529003232
540ZX6.3-206.3201.5kw7829004040
640ZX6.3-326.3322.2kw9029004040
740ZX10-4010404kw12629004040
850ZX15-1215121.5kw7429005050
950ZX18-2018202.2kw7429005050
1050ZX12.5-3212.5323kw9129005050
1150ZX20-3020304kw9229005050
1250ZX14-3514354kw12629005050
1350ZX10-4010404kw12629005050
1450ZX12.5-5012.5505.5kw14229005050
1550ZX15-6015607.5kw20129005050
1650ZX20-75207511kw20529005050
1765ZX30-1530153kw10529006565
1865ZX25-3225325.5kw12029006565
1965ZX25-5025507.5kw14829006565
2065ZX25-70257015kw21029006565
2180ZX35-1335133kw10729008080
2280ZX43-1743174kw11729008080
2380ZX40-2240225.5kw13629008080
2480ZX50-2050205.5kw13629008080
2580ZX50-3250327.5kw12529008080
2680ZX60-40604011kw25029008080
2780ZX40-50405015kw25529008080
2880ZX60-55605518.5kw28529008080
2980ZX60-70607022kw29529008080
30100ZX100-201002011kw2352900100100
31100ZX100-321003215kw2452900100100
32100ZX100-401004018.5kw2562900100100
33100ZX100-501005022kw2662900100100
34100ZX100-651006530kw4432900100100
35100ZX100-751007537kw4552900100100
36150ZX150-201502018.5kw2972900150150
37150ZX150-321503222kw3302900150150
38150ZX150-401504030kw4562900150150
39150ZX170-551705545kw5872900150150
40150ZX170-651706555kw6652900150150
41150ZX200-322003230kw6001450150150
42150ZX200-402004037kw6701450150150
43150ZX200-452004545kw6951450150150
44200ZX350-203502037kw6601450200200
45200ZX350-253502545kw7001450200200
46200ZX350-323503255kw7601450200200
47200ZX350-403504055kw7951450200200
48200ZX350-453504575kw8251450200200
49200ZX280-632806390kw9601450200200
50250ZX500-325003275kw10001450250 250
51250ZX400-504005090kw10201450250250
52300ZX600-326003290kw10501450300300
53300ZX500-5050050110kw15401450300300
资料下载
PDF
下载产品PDF图册资料 PDF下载

文件大小:4.64M
