一、XD系列单级旋片式真空泵概述：
XD系列真空泵均为单级油封式旋片真空泵，是获得真空的基本设备。
XD系列真空泵吸气口安装有金属丝网的粗过滤器。能防止固体的外来尘粒吸入泵腔。油分离器内安装有高效油气分离效果的排气过滤器。停泵时，内置于吸气口的吸气阀使泵与被抽系统隔离，防止泵油返入被抽系统。泵由空气冷却。所有的泵均由直联的电动机通过弹性联轴器驱动。
二、XD系列单级旋片式真空泵操作：
1.安装：

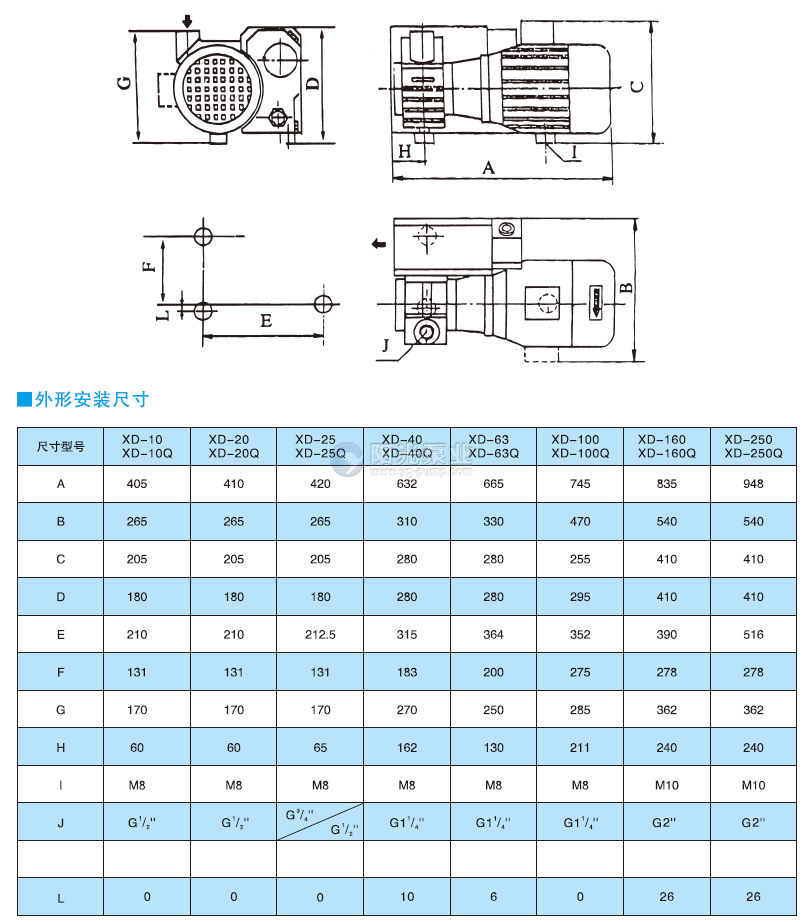

泵应水平安放。由于泵运转时几乎没有振动一般可不固定。泵底部减振垫块上有公制螺孔用以固定泵，不要在地面上推拉泵。以免损坏减振垫块。
为保证泵得到良好的冷却，泵冷却空气进风口和出风口应距离周围物体30cm以上。为便于维修，建议在泵进气口和排气口前留有0,(1m的空隙。为方便放油可安装带放油盘的底座。）
发运的泵不带泊。安装后，通过加油口缓慢注入所规定的真空泵油到油窗高度的3/4处。
2.电气连接：
电气接线必须由专业电工进行。应使用适当的电动机过载保护装置。
单相220V50HZ的真空泵，必须保证电压为220V±10%范围内工作，如电压低于220V，必须配交流电力稳压器，不要常时间在低压和高压下工作，以免损坏电机。
三相异步电动机接线完成后必须核对电动机旋向。电动机正确旋向为：从电动机尾部凤扇端看电动机具轴的旋向为逆时针方向。
检查旋向时，吸气口应打开或用橡胶板（厚度4mm以上）完全盖住吸气口，接通电源2-3秒。旋向正确的话，将在吸气口感到强大的吸力或橡胶板被紧紧吸住。如反向则对调三根电源线的中的任意二根。
注：泵长时间在错误旋向下运转，将损坏。
3.系统连接：
进气管截面尺寸应不小于吸口尺寸且尽可能短。螺纹连接处用乐泰515或铁弗龙带进行真空轨封。
如被抽气体申含有灰尘杂质时必须在泵进气端安装尘土过滤器。如有必要可接管排气，排气管应向下倾斜。
4.起动：
确定油位后可起动真空泵。第一次起动和每一次改变接线以后都必须核对旋向后方可起动真空泵。
5.运转：
正常工作之前多宜关闭进气管阀门，使泵在极限压力状态下运转15分钟以上，这样能有效地抽除气体中的水蒸汽。电动机不宜频繁启动（宜低于6次／小时），在断续循环工作时建议在泵进气管道上安装电磁阀，在非工阶段关闭电磁阀使泵在极限压力状态下工作，这样电动机消耗的功率不多，但能有效地保护真空泵。
注：1、正常运转时油分离器、泵体、泵盖等处表面温度将超过70℃，勿用手触攫。
2、泵运转时不能加油。
6.极限压力测量：
极限压力应直接在泵吸气口用压缩式真空计测量，泵首次使用，长期搁置后使用、换新油后使用都应封闭进气口少运转1小时以后，使泵达到工作温度和泵油充分脱气后测量极限压力。
