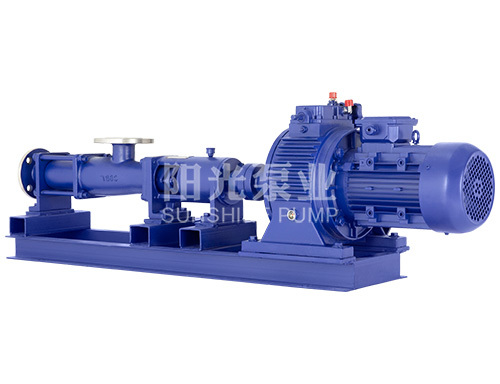

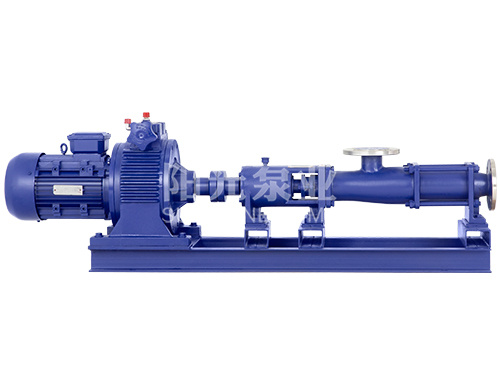

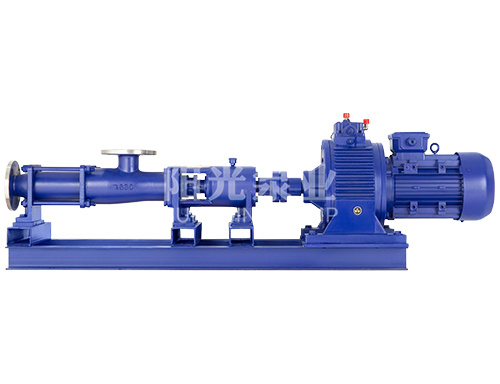

无级调速型螺杆泵

质量稳定:全程质量监控,细致入微,全方位检测,保证产品质量!
交货快捷:先进生产流水线,备货充足,常规产品全部仓库现货供应!
专业定制:高级工程师专业选型报价,各种材质非标产品皆可洽谈定做!

销售热线 021-66528888
免费电话 在线咨询
产品简介

一、G型无级调速型螺杆泵产品概述:

    螺杆泵是按迥转啮合容积式原理工作的新型泵种,主要工作部件是偏心螺杆(转子)和固定的衬套(定子)。由于该二部件的特殊几何形状,分别形成单独的密封容腔,介质由轴向均匀推行流动,内部流速低,容积保持不变,压力稳定,因而不会产生涡流和搅动。每级泵的输出压力为0.6MPa,扬程60m(清水), 适用于输送介质温度80℃以下(特殊要求可达150℃)。因定子选用多种弹性材料制成,所以这种泵对高粘度流体的输送和含有硬质悬浮颗粒介质或含有纤维介质的输送,有一般泵种所不能胜任的特点。其流量与转速成正比。传动可采用联轴器直接传动,或采用调速电机,三角带,变速箱等装置变速。这种泵零件少,结构紧凑,体积小,维修简便,转子和定子是本泵的易损件,结构简单,便于装拆。

    无极调速是在原来的G型螺杆泵基础上增加无极调速功能。无极调速螺杆泵也是利用电机来调节转速,与电磁调速螺杆泵唯一的区别就是前者是手动,然而后者是靠磁场。以上两种螺杆泵配备这样的特殊电机就是为了调节水泵的流量以及压力,以达到自己所需要的标准。

    流量与转速成线性关系,相对于低转速的螺杆泵,高转速的螺杆泵虽然能增加了流量和扬程,但功率明显增大,高转速加速了转子与定子间的磨耗,必定使螺杆泵过早 失效,而且高转速螺杆泵的定转子长度很短,极易磨损,因而缩短了螺杆泵的使用寿命。通过减速机或无级调速机构来降低转速,使勘转速保持在每分三百转以下较为合理的范围内,与高速运转的螺杆泵相比,使用寿命能延长几倍。




二、G型无级调速型螺杆泵适用范围:

石油工业化工及制药环境工程矿产工程食品工业造纸行业
稠油输送
油气混输
油水分离和废油回收系统污水处理
聚合物输送
各类膏状物
各类乳状液
各类悬浮液
各类含气、含固液体
各类不能受搅动和剪切的介质
各种污水输送
脱水污泥输送
絮凝剂及其化学制剂的计量投加
油水分离及废气脱质
水煤浆设备与输送
钛白粉、高岭土、碳酸钙等的生产设备
给旋流体、过滤体喂料化学投加
装料及灌浆
电解液处理
乳制品
果汁、果泥、菜酱
肉糜和调味品
啤酒和酿造
原料设备
涂布和着色过程
化学计量
造浆及废水处理

1.输送高粘度的介质。

2.输送含有固体颗粒或纤维的介质。
3.要求连续、压力稳定、不出现周期性压力波动。
4.要求搅动小、不破坏被输送介质的固有结构。
5.低的噪声。


三、G型无级调速型螺杆泵型号意义:


四、G型无级调速型螺杆泵结构图纸:


五、G型无级调速型螺杆泵产品优点:


与其他泵类的优势比较
1、与离心泵相比单螺杆泵无需安装阀门,流量是稳定的线性流动。
2、与气动隔膜泵相比单螺杆泵可输送各种混合杂质含有气体及固体颗粒或纤维的介质,也可输送各种腐蚀性物质。
3、与齿轮泵相比,单螺杆泵可输送高粘度的物质。
4、与柱塞泵,隔膜泵及齿轮泵不同的是,螺杆泵可用于药剂填充和计量。


性能参数

固定转速时的性能参数

型号

流量

(m3/h)

压力

(Mpa)

允许最高转数

(r/min)

电机功率

(kw)

必需汽蚀余量

(m)

进口法兰通径

(mm)

出口法兰通径

(mm)

允许颗粒直径

(mm)

允许纤维长度

(mm)

G20-10.80.69600.75425251.525
G20-21.21.5
G25-120.69601.53225230
G25-21.22.2
G30-150.69602.250402.535
G30-21.23
G35-180.696036550340
G35-21.24
G40-1120.6960480653.845
G40-21.25.5
G50-1200.69605.54.510080550
G50-21.27.5
G60-1300.6960115125100660
G60-21.215
G70-1450.672011150125870
G70-21.215
G85-1600.6720151501501080
G85-21.245022
G105-1800.64002220020015110
G105-21.235030
G135-11200.63503725025020150
G135-21.2280


单级,由齿轮变速、电磁调速电机加齿轮变速或无级变速电机加齿轮变速时的性能参数

型号压力0.3Mpa压力0.6Mpa可调转数

转数

(r/min)

流量(m3/h)

电动机功

(kw)

转数(r/min)流量(m3/h)

电动机功

(kw)

转数

(r/min)

流量(m3/h)电动机功率(kw)
G20-19600.960.75-6级/齿轮箱9600.80.75-6级/齿轮箱125~12500.1~1.51.1
7200.80.55-8级/齿轮箱7200.50.75-8级/齿轮箱
5100.40.55-4级/齿轮箱5100.30.75-4级/齿轮箱
G25-19602.40.75-6级/齿轮箱96021.5-6级/齿轮箱125~12500.1~31.5
7201.50.55-8级/齿轮箱7201.271.1-8级/齿轮箱
5101.080.55-4级/齿轮箱5100.91.1-4级/齿轮箱
G30-19603.61.5-6级/齿轮箱96032.2-6级/齿轮箱125~12500.2~42.2
7202.281.1-8级/齿轮箱7201.91.5-8级/齿轮箱
5101.631.1-4级/齿轮箱5101.351.5-4级/齿轮箱
G35-17204.82.2-8级/齿轮箱7204.043-8级/齿轮箱125~8900.3~53
5103.361.5-4级/齿轮箱5102.82.2-4级/齿轮箱
3801.921.1-4级/齿轮箱3801.61.5-4级/齿轮箱
G40-15106.82.2-4级/齿轮箱5105.63-4级/齿轮箱125~8900.3~104
3805.11.5-4级/齿轮箱38042.2-4级/齿轮箱
2522.651.1-6级/齿轮箱2522.21.5-6级/齿轮箱
G50-151013.84-4级/齿轮箱51011.55.5-4级/齿轮箱80~7501~185.5
38010.24-4级/齿轮箱3807.55.5-4级/齿轮箱
2525.63-6级/齿轮箱2524.45.5-6级/齿轮箱
G60-151020.87.5-4级/齿轮箱5101611-4级/齿轮箱63~6301~2011
38015.67.5-4级/齿轮箱3801211-4级/齿轮箱
2527.85.5-6级/齿轮箱25267.5-6级/齿轮箱
G70-15102611-4级/齿轮箱5102011-4级/齿轮箱56~5601~2211
380177.5-4级/齿轮箱3801311-4级/齿轮箱
2529.17.5-6级/齿轮箱25277.5-6级/齿轮箱
G85-13803211-4级/齿轮箱3802515-4级/齿轮箱37~3702~2415
252217.5-6级/齿轮箱2521611-6级/齿轮箱
189115.5-8级/齿轮箱189811-8级/齿轮箱
G105-13808015-4级/齿轮箱3806522-4级/齿轮箱29~2903~5022
2524415-6级/齿轮箱2523422-6级/齿轮箱
1892911-8级/齿轮箱1892215-8级/齿轮箱
G135-138013237-4级/齿轮箱38012045-4级/齿轮箱18~1803~5645
2529530-6级/齿轮箱2528037-6级/齿轮箱
1896518.5-6级/齿轮箱1895330-8级/齿轮箱


双级,由齿轮变速、电磁调速电机加齿轮变速或无级变速电机加齿轮变速时的性能参数

型号压力0.3Mpa压力0.6Mpa可调转数
转数(r/min)流量(m3/h)

电动机功

(kw)

转数(r/min)

(m3/h)

电动机功率

(kw)

转数

(r/min)

流量

(m3/h)

电动机功率

(kw)

G20-19600.960.75-6级/齿轮箱9600.8

0.75-6级/齿轮

125~12500.1~1.51.1
7200.80.55-8级/齿轮箱7200.5

0.75-8级/齿轮

5100.40.55-4级/齿轮箱5100.30.75-4/齿轮箱
G25-19602.40.75-6级/齿轮箱96021.5-6级/齿轮箱125~12500.1~31.5
7201.50.55-8级/齿轮箱7201.271.1-8级/齿轮箱
5101.080.55-4级/齿轮箱5100.91.1-4级/齿轮箱
G30-19603.61.5-6级/齿轮箱96032.2-6级/齿轮箱125~12500.2~42.2
7202.281.1-8级/齿轮箱7201.91.5-8级/齿轮箱
5101.631.1-4级/齿轮箱5101.351.5-4级/齿轮箱
G35-17204.82.2-8级/齿轮箱7204.043-8级/齿轮箱125~8900.3~53
5103.361.5-4级/齿轮箱5102.82.2-4级/齿轮箱
3801.921.1-4级/齿轮箱3801.61.5-4级/齿轮箱
G40-15106.82.2-4级/齿轮箱5105.63-4级/齿轮箱125~8900.3~104
3805.11.5-4级/齿轮箱38042.2-4级/齿轮箱
2522.651.1-6级/齿轮箱2522.21.5-6级/齿轮箱
G50-151013.84-4级/齿轮箱51011.55.5-4级/齿轮箱80~7501~185.5
38010.24-4级/齿轮箱3807.55.5-4级/齿轮箱
2525.63-6级/齿轮箱2524.45.5-6级/齿轮箱
G60-151020.87.5-4级/齿轮箱5101611-4级/齿轮箱63~6301~2011
38015.67.5-4级/齿轮箱3801211-4级/齿轮箱
2527.85.5-6级/齿轮箱25267.5-6级/齿轮箱
G70-15102611-4级/齿轮箱5102011-4级/齿轮箱56~5601~2211
380177.5-4级/齿轮箱3801311-4级/齿轮箱
2529.17.5-6级/齿轮箱25277.5-6级/齿轮箱
G85-13803211-4级/齿轮箱3802515-4级/齿轮箱37~3702~2415
252217.5-6级/齿轮箱2521611-6级/齿轮箱
189115.5-8级/齿轮箱189811-8级/齿轮箱
G105-13808015-4级/齿轮箱3806522-4级/齿轮箱29~2903~5022
2524415-6级/齿轮箱2523422-6级/齿轮箱
1892911-8级/齿轮箱1892215-8级/齿轮箱
G135-138013237-4级/齿轮箱38012045-4级/齿轮箱18~1803~5645
2529530-6级/齿轮箱2528037-6级/齿轮箱
1896518.5-6级/齿轮箱1895330-8级/齿轮箱


单、双级水煤浆工作泵的性能参数

泵型

流量

(m3/h)

工作压力

(Mpa)

转数

(r/min)

齿轮减速配套调速电机

(kw)

G30-2~11.230~300YCT160/4A-2.2
G35-2~21.230~300YCT160/4A-2.2
G40-2~31.230~280YCT160/4A-3
G50-1~4.50.628~280YCT180/4A-4
G50-2~4.51.228~280YCT200/4A-5.5
G60-1~6.50.625~250YCT200/4A-5.5
G60-2~6.51.225~250YCT200/4B-7.5
G70-1~80.625~250YCT200/4B-7.5
G85-1~12.50.618~180YCT225/4A-11
G105-1~200.614~140YCT225/4B-15
G135-1~350.610~100YCT250/4B-22
