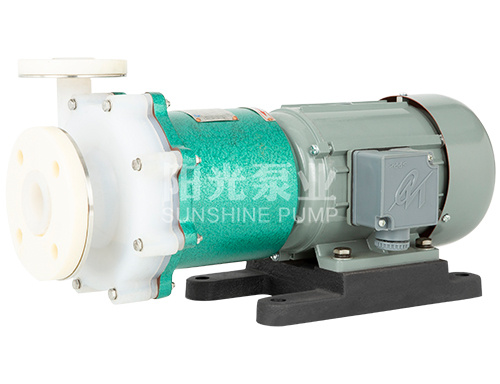

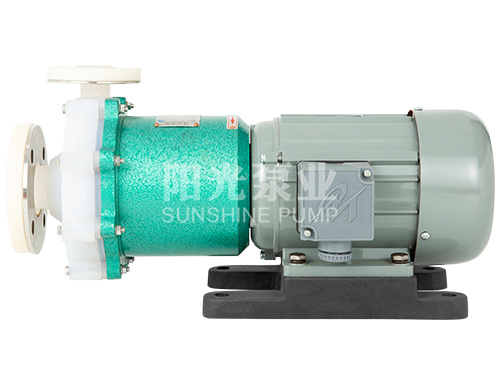

CQB-F型氟塑料磁力驱动泵

质量稳定:全程质量监控,细致入微,全方位检测,保证产品质量!
交货快捷:先进生产流水线,备货充足,常规产品全部仓库现货供应!
专业定制:高级工程师专业选型报价,各种材质非标产品皆可洽谈定做!

销售热线 021-66528888
免费电话 在线咨询
产品简介

产品介绍:

CQB-F氟塑料磁力驱动泵的过流部分选用氟塑料合金制造,可连续输送任意浓度的酸、碱、强氧化剂等腐蚀介质。取消了轴封,利用磁力偶合间接驱动,消除了滴漏的烦恼,不污染使用场地。CQB-F氟塑料磁力泵具有结构紧凑,外型美观,体积小,躁声低,运行可靠等优点。


工作原理:

 ·  驱动装置采用主动磁铁联轴器直接装在电机轴上,泵室完全封闭,通过磁力偶合间接驱动泵轴上带磁铁的叶轮旋转结构紧凑、安全节能。

 ·  坚固耐用的泵体结构虽然接触液体部分是氟塑料,但泵外壳是金属材料,故泵体足以承受管道的重量及抵受机械性冲击。


使用说明:

 ·  磁力泵应水平安装,不宜竖立,泵体不得承受管路重量,对于特殊要求垂直安装的场合,电机务必朝上。

 ·  当抽吸液面高于泵轴心线时,起动前打开吸入管道阀门即可,若抽吸液面低于泵轴心线时, 管道需配备底阀。

 ·  泵使用前应进行检查,电机风叶转动要灵活,无卡住及异常声响,各紧固件要紧固。

 ·  检查电机旋转方向是否与磁力泵转向标记一致。

 ·  电机启动后,慢慢打开排出阀,待泵进入正常工作状态后,再将排出阀调到所需开度。

 ·  泵停止工作前,应先关闭排出阀门,然后切断电源。


产品用途:

 ·  石油化工、制酸制碱、有色金属冶炼、汽车制造的酸洗工艺、稀土分离、农药、染料、医药、造纸、电镀、无线电等行业。

 ·  使用温度:-20℃至100℃。

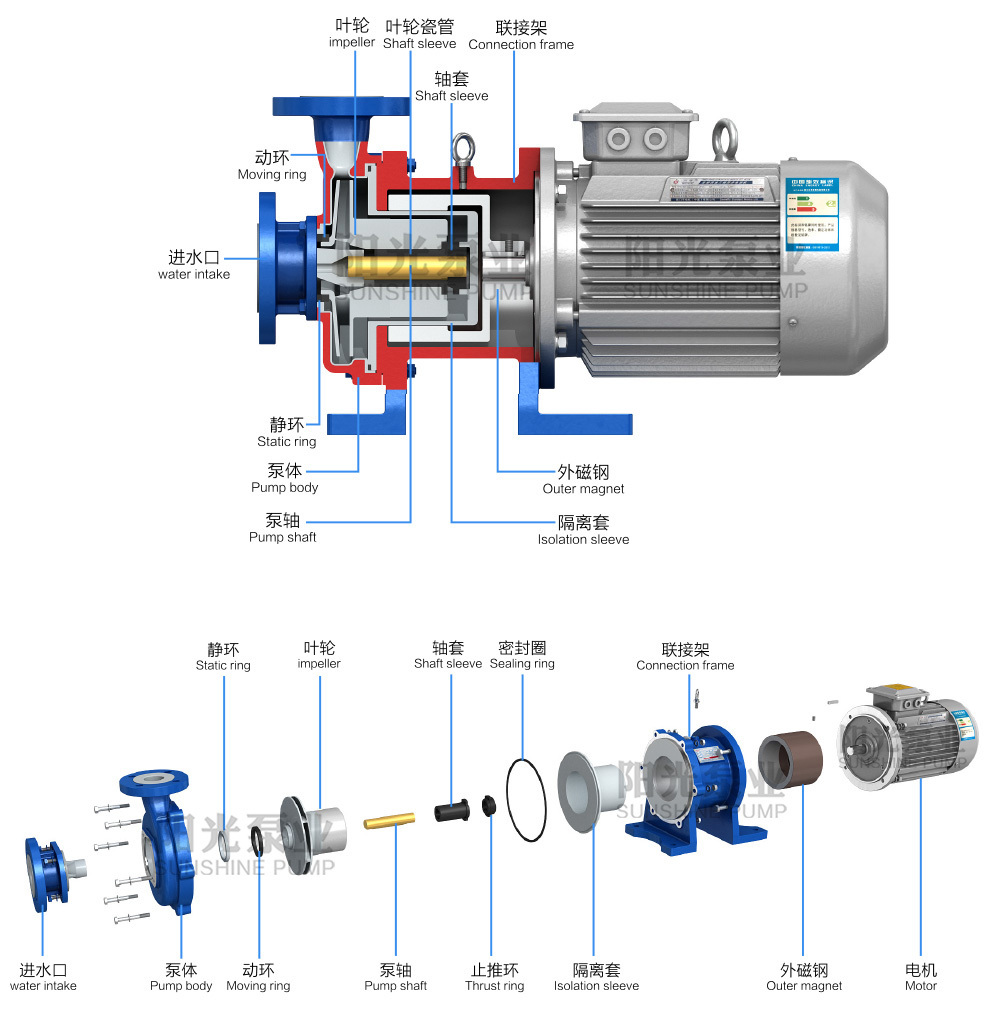

结构图纸:


性能参数
规格型号流量扬程功率
m3/hmKw
CQB15-15-65F0.83.20.18
CQB20-15-75F1.670.18
CQB25-20-100F2.510.50.37
CQB32-20-110F5.512.50.55
CQB32-25-125F3.6200.75
CQB32-20-160F(A)3.6322.2
CQB40-25-120F6.3150.75
CQB40-25-125F6.3201.1
CQB40-25-130(A)衬6201.1
CQB40-25-160F(A)6.3323
CQB40-25-200F(A)6.3505.5
CQB40-40-100F6110.55
CQB40-40-125F6.517.51.1
CQB50-32-125F12201.5
CQB50-32-125F(A)衬12201.5
CQB50-32-160F(A)12.5324
CQB50-32-200F(A)12.5507.5
CQB65-50-125F(A)25204
CQB65-50-150F(A)20254
CQB65-50-160F(A)17.5324
CQB65-50-160F(A)25325.5
CQB65-50-180F(A)8385.5
CQB65-40-200F(A)255011
CQB80-65-125F(A)有支架50207.5
CQB80-65-125F(A)50207.5
CQB80-65-160F(A)503211
CQB80-50-200F(A)有支架505018.5
CQB80-50-200F(A)505018.5
CQB100-80-125F(A)1002015
CQB100-80-160F(A)1003218.5
